申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14
摘要
本发明公开了一种带回流处理功能的污水处理净化器，属于污水处理领域。一种带回流处理功能的污水处理净化器，包括进水管，还包括依次连通的粗过滤池、细过滤池、厌氧池、缺氧池、好氧池、沉淀池、膜池和出水管;所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置;所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴，所述的旋转轴上固定连接有绞龙叶片，所述的绞龙叶片上设置有多个漏水孔;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

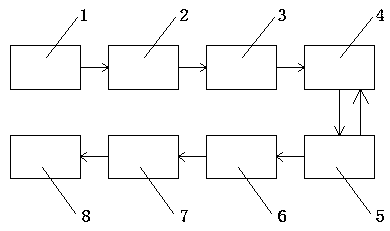

1.一种带回流处理功能的污水处理净化器，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、厌氧池(3)、缺氧池(4)、好氧池(5)、沉淀池(6)、膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连通粗过滤池(1)，所述的好氧池(5)通过回流管与缺氧池(4)连通，所述的沉淀池(6)内底部设置有磁铁，所述的沉淀池(6)上方设置有铁屑喷口，所述的细过滤池(2)和厌氧池(3)之间通过细过滤管道连接;
所述的出水管(8)倾斜设置，并且所述的出水管(8)上方等间距设置有多个电磁铁(13)，所述的电磁铁(13)的正下方吸引曝气装置(9)，所述的曝气装置(9)正下方的出水管(8)向下凸起形成曝气装置槽(10)，所述的出水管(8)中还设置有过滤装置(11)，所述的过滤装置(11)通过出水管(8)内部的滑道和进水管(1)内壁滑动连接，所述的曝气装置槽(10)靠近竖直水管(2)的一侧设置有开关(12)，所述的曝气装置(9)上设置有多个小孔;
所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴(14)，所述的旋转轴(14)上固定连接有绞龙叶片(15)，所述的绞龙叶片(15)上设置有多个漏水孔(15)，所述的旋转轴(14)外表面设置有多个孔，所述的孔通过旋转轴(14)内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴(14)内部。
2.根据权利要求1所述的一种带回流处理功能的污水处理净化器，其特征在于：所述的细过滤池(2)内表面设置有生物复合酶层。
说明书
一种带回流处理功能的污水处理净化器
技术领域
本发明涉及污水处理领域，更具体地说，涉及一种带回流处理功能的污水处理净化器。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。中国13亿人口，每年的污水排放总量大，将污水进行处理再利用对于中国的发展来说至关重要。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种带回流处理功能的污水处理净化器，包括进水管，还包括依次连通的粗过滤池、细过滤池、厌氧池、缺氧池、好氧池、沉淀池、膜池和出水管，所述的进水管一端连接污水池，另一端连通粗过滤池，所述的好氧池通过回流管与缺氧池连通，所述的沉淀池内底部设置有磁铁，所述的沉淀池上方设置有铁屑喷口，所述的细过滤池和厌氧池之间通过细过滤管道连接;
所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置，所述的曝气装置正下方的出水管向下凸起形成曝气装置槽，所述的出水管中还设置有过滤装置，所述的过滤装置通过出水管内部的滑道和进水管内壁滑动连接，所述的曝气装置槽靠近竖直水管的一侧设置有开关，所述的曝气装置上设置有多个小孔;
所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴，所述的旋转轴上固定连接有绞龙叶片，所述的绞龙叶片上设置有多个漏水孔，所述的旋转轴外表面设置有多个孔，所述的孔通过旋转轴内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴内部。
优选地，所述的细过滤池内表面设置有生物复合酶层。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
