申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F103/16
摘要
本发明公开了铝型材生产厂的废水处理装置，属于废水处理领域。铝型材生产厂的废水处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管;所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置;所述的膜池内设置有第一过滤膜和第二过滤膜，所述的第一过滤膜和第二过滤膜之间设置有振动装置;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

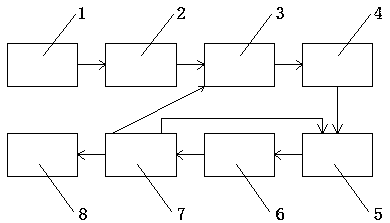

1.铝型材生产厂的废水处理装置，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、第一缺氧池(3)、厌氧池(4)、第二缺氧池(5)、好氧池(6)、膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连通粗过滤池(1)，所述的膜池(7)通过回流管与第一缺氧池(3)和第二缺氧池(5)连通，所述的膜池(7)中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池(2)和第一缺氧池(3)之间通过细过滤管道连接;
所述的细过滤池(2)为竖直的过滤管道，管道中转动连接过滤网(9)，所述的过滤网(9)的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板(10)，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板(11)，所述的过滤装置板(11)为四分之一圆弧，反冲洗装置的出口正对着敞口装置(12)，所述的敞口装置(12)下方连通竖直管道(13)，所述的竖直管道(13)套接在竖管(14)内，所述的竖直管道(13)底端的一侧开有出水口(15)，所述的出水口(15)的下边缘紧贴连接第一密封环(16)，所述的出水口(15)的上方连接有第二密封环(17)，所述的第一密封环(16)和第二密封环(17)位于竖直管道(13)和竖管(14)之间，所述的竖管(14)和出水口(15)相对应的位置设置有出水孔(18)，所述的出水孔(18)连接出水斜管(19)的一端，所述的出水斜管(19)的另一端连通过滤管道，所述的过滤装置板(11)上方的过滤管道上设置有电动阀，所述的竖直管道(13)正下方固定连接固定棒(20)和弹簧(21)的一端，所述的弹簧(21)的另一端固定在竖管(14)的底部，所述的竖管(14)的底部的正中间设置有开关(22)，所述的开关(22)与电动阀和电动旋转挡板(10)电连接，所述的固定棒(20)为金属棒，所述的开关(22)由电磁铁制成;
所述的膜池(7)内设置有第一过滤膜(23)和第二过滤膜(24)，所述的第一过滤膜(23)和第二过滤膜(24)之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接，所述的电磁铁和脉冲交流电流装置电连接，所述的两块电磁铁分别固定连接在第一过滤膜(23)和第二过滤膜(24)上。
2.根据权利要求1所述的铝型材生产厂的废水处理装置，其特征在于：所述的第二过滤膜(24)的内顶部固定连接有弹簧的一端，第二过滤膜(24)的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端;所述的第一过滤膜(23)的内表面和第二过滤膜(24)的外表面之间通过连接棒连接。
说明书
铝型材生产厂的废水处理装置
技术领域
本发明涉及铝型材生产厂的废水处理领域，更具体地说，涉及铝型材生产厂的废水处理装置。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
铝型材在成型后，需要对其进行表面处理，目前，铝型材的表面处理包括脱脂、碱蚀、酸洗、氧化及着色等工艺，在分别进行这些工艺之前，需要利用清水对成型的铝型材表面进行冲洗，从而产生大量的工业废水，这些工业废水一般具有强酸性，因此，不符合排放的要求，需要对其进行处理后才能排放。
发明内容
为解决上述问题，本发明采用如下的技术方案。
铝型材生产厂的废水处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管，所述的进水管一端连接污水池，另一端连通粗过滤池，所述的膜池通过回流管与第一缺氧池和第二缺氧池连通，所述的膜池中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池和第一缺氧池之间通过细过滤管道连接;
所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板，所述的过滤装置板为四分之一圆弧，反冲洗装置的出口正对着敞口装置，所述的敞口装置下方连通竖直管道，所述的竖直管道套接在竖管内，所述的竖直管道底端的一侧开有出水口，所述的出水口的下边缘紧贴连接第一密封环，所述的出水口的上方连接有第二密封环，所述的第一密封环和第二密封环位于竖直管道和竖管之间，所述的竖管和出水口相对应的位置设置有出水孔，所述的出水孔连接出水斜管的一端，所述的出水斜管的另一端连通过滤管道，所述的过滤装置板上方的过滤管道上设置有电动阀，所述的竖直管道正下方固定连接固定棒和弹簧的一端，所述的弹簧的另一端固定在竖管的底部，所述的竖管的底部的正中间设置有开关，所述的开关与电动阀和电动旋转挡板电连接，所述的固定棒为金属棒，所述的开关由电磁铁制成;
所述的膜池内设置有第一过滤膜和第二过滤膜，所述的第一过滤膜和第二过滤膜之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接，所述的电磁铁和脉冲交流电流装置电连接，所述的两块电磁铁分别固定连接在第一过滤膜和第二过滤膜上。
优选地，所述的第二过滤膜的内顶部固定连接有弹簧的一端，第二过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端;所述的第一过滤膜的内表面和第二过滤膜的外表面之间通过连接棒连接。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
