申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F101/30; C02F101/16
摘要
本发明公开了一种用于生活污水处理的除臭系统，属于生活污水处理领域。一种用于生活污水处理的除臭系统，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管;所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置;所述的进水管上设置有多个转轮，所述的转轮通过旋转轴连接发电装置;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书
1.一种用于生活污水处理的除臭系统，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、第一缺氧池(3)、厌氧池(4)、第二缺氧池(5)、好氧池(6)、膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连通粗过滤池(1)，所述的膜池(7)通过回流管与第一缺氧池(3)和第二缺氧池(5)连通，所述的膜池(7)中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池(2)和第一缺氧池(3)之间通过细过滤管道连接;
所述的出水管(8)倾斜设置，并且所述的出水管(8)上方等间距设置有多个电磁铁(13)，所述的电磁铁(13)的正下方吸引曝气装置(9)，所述的曝气装置(9)正下方的出水管(8)向下凸起形成曝气装置槽(10)，所述的出水管(8)中还设置有过滤装置(11)，所述的过滤装置(11)通过出水管(8)内部的滑道和进水管(1)内壁滑动连接，所述的曝气装置槽(10)靠近竖直水管(2)的一侧设置有开关(12)，所述的曝气装置(9)上设置有多个小孔;
所述的进水管(8)上设置有多个转轮(14)，所述的转轮(14)通过旋转轴连接发电装置，所述的发电装置电连接蓄电池，所述的蓄电池电连接电磁铁(13)，所述的旋转轴和转轮(14)为空心结构，所述的转轮(14)背水的一面开设有多个小孔，所述的旋转轴和加药装置连通。
2.根据权利要求1所述的一种用于生活污水处理的除臭系统，其特征在于：所述的细过滤池(2)内部涂有活性炭吸附层。
说明书
一种用于生活污水处理的除臭系统
技术领域
本发明涉及生活污水处理领域，更具体地说，涉及一种用于生活污水处理的除臭系统。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
生活垃圾中水的污染最容易散发臭味、产生污水，垃圾对水产生的污染主要来自于垃圾渗滤液，就是垃圾在堆放和填埋过程中由于发酵、雨水淋刷和水浸泡而渗滤出来的污水。渗滤液成分复杂，其中含有难以生物降解的芳香族化合物、磷酸脂、邻苯二甲酸脂、酚类和苯胺类化合物等。渗滤液对地面水的影响会长期存在，在垃圾填埋场即使封闭后很长一段时期内仍有影响。渗滤液对地下水也会造成污染，主要使地下水水质混浊，有臭味，化学需氧量、三氮含量高，油、酚污染严重，大肠菌群超标等。
发明内容
为解决上述问题，本发明采用如下的技术方案。

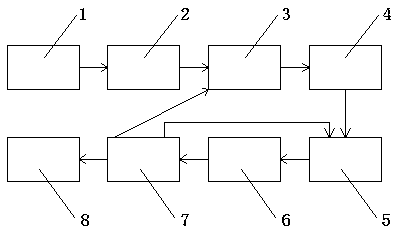

一种用于生活污水处理的除臭系统，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管，所述的进水管一端连接污水池，另一端连通粗过滤池，所述的膜池通过回流管与第一缺氧池和第二缺氧池连通，所述的膜池中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池和第一缺氧池之间通过细过滤管道连接;
所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置，所述的曝气装置正下方的出水管向下凸起形成曝气装置槽，所述的出水管中还设置有过滤装置，所述的过滤装置通过出水管内部的滑道和进水管内壁滑动连接，所述的曝气装置槽靠近竖直水管的一侧设置有开关，所述的曝气装置上设置有多个小孔;
所述的进水管上设置有多个转轮，所述的转轮通过旋转轴连接发电装置，所述的发电装置电连接蓄电池，所述的蓄电池电连接电磁铁，所述的旋转轴和转轮为空心结构，所述的转轮背水的一面开设有多个小孔，所述的旋转轴和加药装置连通。
优选地，所述的细过滤池内部涂有活性炭吸附层。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
