申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14
摘要
本发明公开了新农村生活污水净化装置，属于污水净化领域。新农村生活污水净化装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管;所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置;所述的出水管上设置有多个转轮，所述的转轮通过旋转轴连接发电装置，所述的发电装置电连接蓄电池，所述的蓄电池电连接电动阀，所述的旋转轴和转轮为空心结构，所述的转轮背水的一面开设有多个小孔，所述的旋转轴和加药装置连通;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

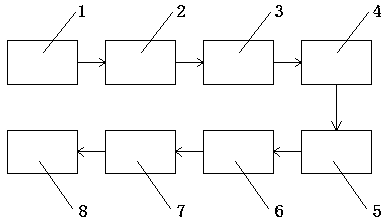

1.新农村生活污水净化装置，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、沉淀池(3)、微生物净化池(4)、消毒池(5)、曝气池(6)、膜池(7)和出水管(8)，所述的微生物净化池(4)从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池(2)和沉淀池(3)之间通过细过滤管道连接;
所述的细过滤池(2)为竖直的过滤管道，管道中转动连接过滤网(9)，所述的过滤网(9)的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板(10)，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板(11)，所述的过滤装置板(11)为四分之一圆弧，反冲洗装置的出口正对着敞口装置(12)，所述的敞口装置(12)下方连通竖直管道(13)，所述的竖直管道(13)套接在竖管(14)内，所述的竖直管道(13)底端的一侧开有出水口(15)，所述的出水口(15)的下边缘紧贴连接第一密封环(16)，所述的出水口(15)的上方连接有第二密封环(17)，所述的第一密封环(16)和第二密封环(17)位于竖直管道(13)和竖管(14)之间，所述的竖管(14)和出水口(15)相对应的位置设置有出水孔(18)，所述的出水孔(18)连接出水斜管(19)的一端，所述的出水斜管(19)的另一端连通过滤管道，所述的过滤装置板(11)上方的过滤管道上设置有电动阀，所述的竖直管道(13)正下方固定连接固定棒(20)和弹簧(21)的一端，所述的弹簧(21)的另一端固定在竖管(14)的底部，所述的竖管(14)的底部的正中间设置有开关(22)，所述的开关(22)与电动阀和电动旋转挡板(10)电连接，所述的固定棒(20)为金属棒，所述的开关(22)由电磁铁制成;
所述的出水管(8)上设置有多个转轮(23)，所述的转轮(23)通过旋转轴连接发电装置，所述的发电装置电连接蓄电池，所述的蓄电池电连接电动阀，所述的旋转轴和转轮(23)为空心结构，所述的转轮(23)背水的一面开设有多个小孔，所述的旋转轴和加药装置连通。
2.根据权利要求1所述的新农村生活污水净化装置，其特征在于：所述的细过滤池(2)内设置有PH调节装置。
说明书
新农村生活污水净化装置
技术领域
本发明涉及污水净化领域，更具体地说，涉及新农村生活污水净化装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等) 和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理。
发明内容
为解决上述问题，本发明采用如下的技术方案。
新农村生活污水净化装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管，所述的微生物净化池从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池和沉淀池之间通过细过滤管道连接;
所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板，所述的过滤装置板为四分之一圆弧，反冲洗装置的出口正对着敞口装置，所述的敞口装置下方连通竖直管道，所述的竖直管道套接在竖管内，所述的竖直管道底端的一侧开有出水口，所述的出水口的下边缘紧贴连接第一密封环，所述的出水口的上方连接有第二密封环，所述的第一密封环和第二密封环位于竖直管道和竖管之间，所述的竖管和出水口相对应的位置设置有出水孔，所述的出水孔连接出水斜管的一端，所述的出水斜管的另一端连通过滤管道，所述的过滤装置板上方的过滤管道上设置有电动阀，所述的竖直管道正下方固定连接固定棒和弹簧的一端，所述的弹簧的另一端固定在竖管的底部，所述的竖管的底部的正中间设置有开关，所述的开关与电动阀和电动旋转挡板电连接，所述的固定棒为金属棒，所述的开关由电磁铁制成;
所述的出水管上设置有多个转轮，所述的转轮通过旋转轴连接发电装置，所述的发电装置电连接蓄电池，所述的蓄电池电连接电动阀，所述的旋转轴和转轮为空心结构，所述的转轮背水的一面开设有多个小孔，所述的旋转轴和加药装置连通。
优选地，所述的细过滤池内设置有PH调节装置。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
