申请日2016.08.02
公开(公告)日2017.05.10
IPC分类号C02F9/06
摘要
本实用新型涉及一种涂装废水深度处理装置。该装置包括有脱脂废水预处理池、絮凝池、废水电解装置、溶剂吸附槽、废水深度处理装置和储水灌，所述脱脂废水预处理池、絮凝池、废水电解装置、溶剂吸附槽、废水深度处理装置和储水灌经管件串联接通。由于该装置通过脱脂废水预处理池、絮凝池、废水电解装置、溶剂吸附槽和废水深度处理装置相配合，有效地滤去涂装废水中的油脂、泥沙、固体颗粒、刺鼻气味、有害的离子和分子等，从而生产出合乎排放标准的清水。该装置可作为涂装废水深度处理装置使用，其使用安全可靠。
权利要求书
1.一种涂装废水深度处理装置，其特征在于：包括有脱脂废水预处理池、絮凝池、废水电解装置、溶剂吸附槽、废水深度处理装置和储水灌，所述脱脂废水预处理池、絮凝池、废水电解装置、溶剂吸附槽、废水深度处理装置和储水灌经管件串联接通。
2.根据权利要求1所述的一种涂装废水深度处理装置，其特征在：用于分离油脂的所述脱脂废水预处理池内设置有若干直立镂空的隔板，底部设有排污口，顶部插有进水管。
3.根据权利要求1所述的一种涂装废水深度处理装置，其特征在于：所述絮凝池上设有添加混凝剂的接口，内部设有搅拌装置，底部设有排污口。
4.根据权利要求1所述的一种涂装废水深度处理装置，其特征在于：所述废水电解装置上设有能引起氧化还原反应的阴阳两电极，废水絮凝吸附后形成废漆渣，该废漆渣经废水电解装置底部的排污口排出。
5.根据权利要求1所述的一种涂装废水深度处理装置，其特征在于：所述溶剂吸附槽内设有若干滤网，相邻滤网之间的间隙内填充有吸附材料。
6.根据权利要求1所述的一种涂装废水深度处理装置，其特征在于：所述废水深度处理装置包括有依次连通的砂滤装置、碳滤装置、软化装置和反渗透膜装置。
7.根据权利要求1所述的一种涂装废水 深度处理装置，其特征在于：所述废水电解装置与溶剂吸附槽之间的管件上、溶剂吸附槽与废水深度处理装置之间的管件上都设有增压泵，所述脱脂废水预处理池与絮凝池之间的管件上、絮凝池与废水电解装置之间的管件上均设有进水阀，所述储水灌底部设有出水管。
说明书
一种涂装废水深度处理装置
技术领域
本实用新型涉及一种废水处理装置，特别涉及一种涂装废水深度处理装置。
背景技术
现有的中国专利数据库中公开了一种涂装废水处理装置，其专利申请号为：201320527332.6，申请日为：2013.08.28，公告号为：CN203419803U，公告日为：2014.02.05，其结构包括：涂装废水池;废水电解处理器，通过排水管与该涂装废水池接设，该废水电解处理器内设置有含铁和碳的容置腔室，该涂装废水池的废水经含铁和碳的容置腔室时，废水中的有机物在铁和碳之间形成的微电池的作用下进行氧化还原反应，经絮凝吸附形成废漆渣，排放至该废水电解处理器底部设置的容器内，以及溶剂吸附槽，其一端通过排水管与废水电解处理器相连接，另一端通过排水管与涂装废水池接设，废水在溶剂吸附槽内进行生物吸附处理后通过排水管排入涂装废水池内。其不足之处在于：由于该装置中的仅仅是通过电解反应来处理废水中的有机物，然而涂装废水中往往还有泥沙、油脂、固体颗粒杂质等，所以该装置不适合深度处理涂装废水。
实用新型内容
本实用新型解决的技术问题是：在汲取和吸收现有涂装废水处理装置技术的基础上，提供一种涂装废水深度处理装置，该装置通过脱脂废水预处理池、絮凝池、废水电解装置、溶剂吸附槽和废水深度处理装置相配合，从而生产出合乎排放标准的水。
为了实现上述实用新型的目的，本实用新型所采取的技术方案：

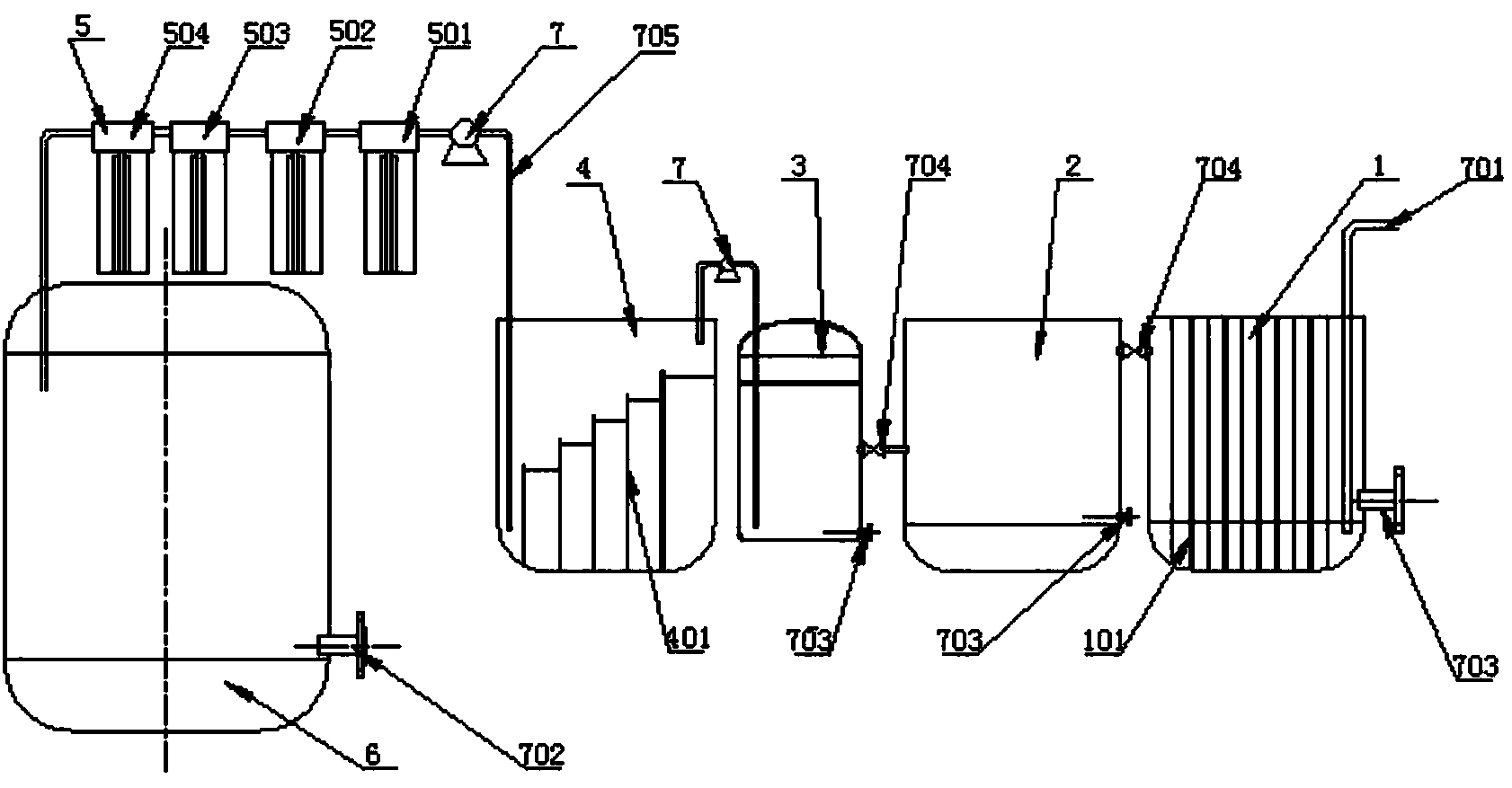

一种涂装废水深度处理装置，包括有脱脂废水预处理池、絮凝池、废水电解装置、溶剂吸附槽、废水深度处理装置和储水灌，所述脱脂废水预处理池、絮凝池、废水电解装置、溶剂吸附槽、废水深度处理装置和储水灌经管件串联接通。
本实用新型工作时，将未处理的涂装废水注入脱脂废水预处理池内，脱脂废水预处理池进行过滤废水中的油脂和悬浮颗粒并沉淀泥沙等杂质，从排污口排出废漆渣，然后废水流入絮凝池，往絮凝池内注入混凝剂，充分混和，使废水中物质的稳定性破坏，生成的聚合物相互吸附、凝结沉淀，从排污口排出废漆渣，废水再流入废水电解装置内，废水电解装置上的阴阳两电极发生氧化还原反应，废水絮凝吸附后形成废漆渣，该废漆渣经排污口排出，废水流进溶剂吸附槽，溶剂吸附槽内的海绵等吸附材料滤去废水中的杂质和刺鼻气味，废水再流进废水深度处理装置中，废水深度处理装置进行砂滤、碳滤、软化和反渗透等处理，将废水中的有害的离子、分子等滤去，生产出达标的清水，最后清水注入储水灌内。与现有技术相比，本实用新型的有益效果为：由于该装置通过脱脂废水预处理池、絮凝池、废水电解装置、溶剂吸附槽和废水深度处理装置相配合，有效地滤去涂装废水中的油脂、泥沙、固体颗粒、刺鼻气味、有害的离子和分子等，从而生产出合乎排放标准的清水。该装置可作为涂装废水深度处理装置使用，其使用安全可靠。
进一步地，用于分离油脂的脱脂废水预处理池内设置有若干直立镂空的隔板，底部设有排污口，顶部插有进水管，从而便于过滤废水中的泥沙、固体颗粒和油脂等。
进一步地，所述絮凝池上设有添加混凝剂的接口，内部设有搅拌装置，底部设有排污口，从而对废水中的物质进行脱稳和絮凝处理，形成废漆渣。
进一步地，所述废水电解装置上设有能引起氧化还原反应的阴阳两电极，废水絮凝吸附后形成废漆渣，该废漆渣经废水电解装置底部的排污口排出。
进一步地，所述溶剂吸附槽内设有若干滤网，相邻滤网之间的间隙内填充有吸附材料，例如海绵，从而过滤掉泥沙、固体颗粒物和刺鼻气味等。
进一步地，所述废水深度处理装置包括有依次连通的砂滤装置、碳滤装置、软化装置和反渗透膜装置，从而便于对废水进行砂滤、碳滤、软化和反渗透等，将废水中的有害的离子、分子等滤去，生产出达标的清水。
进一步地，所述废水电解装置与溶剂吸附槽之间的管件上、溶剂吸附槽与废水深度处理装置之间的管件上都设有增压泵，所述脱脂废水预处理池与絮凝池之间的管件上、絮凝池与废水电解装置之间的管件上均设有进水阀，所述储水灌底部设有出水管。
