公开(公告)日2017.12.08
IPC分类号C02F1/16; C10B53/00; C10B57/10; B09B3/00
摘要
本实用新型涉及利用转底炉内水蒸气回收热解炭余热蒸发渗滤液的系统。本实用新型中的系统包括转底炉、风机、出料机、渗滤液蒸发浓缩装置，转底炉包括环形炉墙、环形炉顶、可转动的环形炉底，且转底炉炉膛上部设置有辐射管间接加热装置。转底炉依次具有进料区、干燥区、热解区和出料区，干燥区中设有垃圾翻转装置，进料区与干燥区之间设有挡板，干燥区与热解区之间设有挡板。本实用新型能够有效利用转底炉内干燥垃圾产生的高纯度水蒸气，实现资源的回收利用。
权利要求书
1.一种用转底炉内水蒸气回收热解炭余热蒸发渗滤液的系统，其特征在于，包括转底炉、风机、出料机、渗滤液蒸发浓缩装置;
所述转底炉包括环形炉墙、环形炉顶、可转动的环形炉底;垃圾放置在所述可转动的环形炉底上;所述转底炉炉膛上部设置有辐射管加热装置;
所述转底炉依次具有进料区、干燥区、热解区和出料区;所述进料区与所述干燥区之间设有挡板和压力检测仪表;所述干燥区与所述热解区之间设有挡板和压力检测仪表;所述挡板与所述环形炉底上的垃圾之间的间隙<100mm;
所述干燥区具有出气口，该出气口处设置有温度检测仪表和可燃气成分检测仪表;
所述风机具有风机进气口和风机出气口;所述风机进气口连接所述干燥区的出气口;
所述出料机设在所述出料区内或所述出料区附近;所述出料机的进气口连接所述风机出气口;所述出料机是间接冷却螺旋出料机，用于接收由所述干燥区产生的水蒸气和由所述热解区产生的热解炭，所述水蒸气作为所述热解炭的冷却介质;
所述渗滤液蒸发浓缩装置具有进气口，该进气口连接所述出料机的出气口;
所述渗滤液蒸发浓缩装置具有渗滤液浓缩液出口，该渗滤液浓缩液出口连接所述进料区。
2.根据权利要求1所述的系统，其特征在于，所述转底炉、渗滤液蒸发浓缩装置、风机的各个区域上设有多个进气口或出气口。
3.根据权利要求1所述的系统，其特征在于，所述风机为两个或两个以上。
说明书
利用转底炉内水蒸气回收热解炭余热蒸发渗滤液的系统
技术领域
本实用新型涉及固体废弃物资源化处理领域，尤其涉及一种利用转底炉内水蒸气回收热解炭余热后，对渗滤液进行蒸发的系统。
背景技术
随着我国经济的高速发展，城市化进程速度不断加快，人民生活水平不断提高，固体废弃物，特别是城市生活垃圾的产量也在不断增加，对环境造成了严重的污染。在可持续发展理念的影响下，固体废弃物无害化、减量化和资源化处理技术的开发应用及产业化，将会面临一个广阔的前景。因此，固体废弃物处理技术研究已成为继废水 、废气处理研究之后的又一研究热点。其中，固体废弃物资源化处理是指采用管理和工艺措施从固体废弃物中回收物质和能源，可加速物质和能量的循环，创造一定的经济价值。
垃圾热解法是指在无氧或缺氧的条件下，利用垃圾中有机物的热不稳定性，对其进行加热蒸馏，使有机物发生裂解，经冷凝后形成各种新的气体、液体和固体，再从中提取燃料油、可燃气等。
现有技术中涉及到一种辐射管隔绝烟气加热的转底炉，转底炉为环形结构，炉体由转动炉底和固定炉墙、炉顶组成，炉底由炉底机械带动旋转，被加热的散状物料铺放在炉底上，物料随炉底转动，并且相对于炉底处于静止状态，从装料口转到出料口的过程完成加热和化学反应。炉膛内设有若干辐射管加热装置，以辐射方式对炉内的物料进行加热。
采用上述转底炉对垃圾进行热解处理时，垃圾在炉内随炉底转动，逐渐加热升温完成干燥、热解过程。据此，可将转底炉分为进料区、干燥区、热解区、出料区。在干燥区内，垃圾中水分被蒸发，形成水蒸气，同时由于辐射管温度较高，会有少量垃圾发生热解，形成可燃热解气。 一般情况下，干燥形成的水蒸气及垃圾热解形成的热解气会一起被送往气液分离系统进行气液分离，水蒸气被冷凝成液态水。在此过程中，干燥区生成的水蒸气没有被有效利用，而该水蒸气量大，约为垃圾质量的30%～50%，造成极大的浪费。
实用新型内容
本实用新型旨在实现对转底炉内垃圾干燥热解产生水蒸气的有效利用，将水蒸气与热解炭换热升温，然后对渗滤液进行蒸发浓缩处理。本实用新型可控制转底炉生成的水蒸气中可燃气的含量，避免水蒸气中热量的浪费，经济效益高，有利于实现工业化应用。

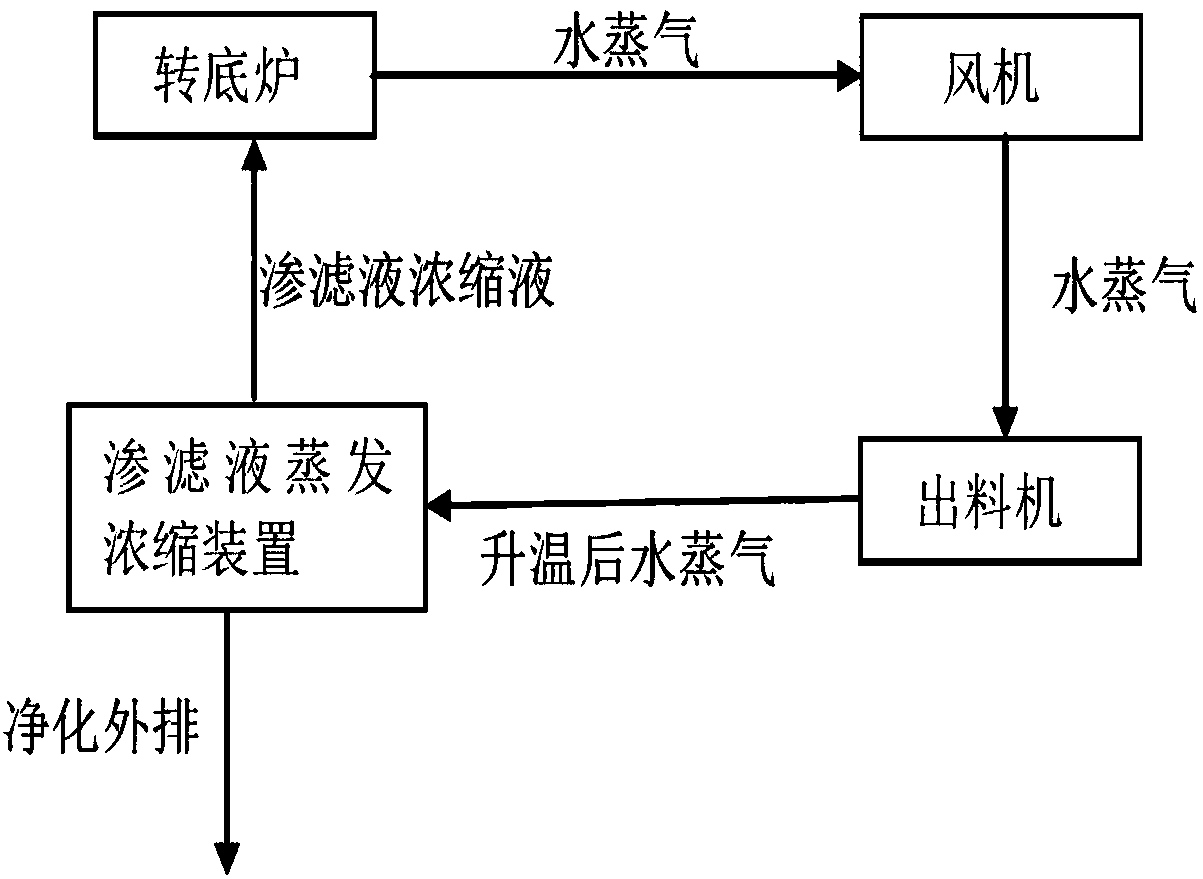

为实现上述目的，本实用新型提出了一种用转底炉内水蒸气回收热解炭余热蒸发渗滤液的系统，包括转底炉、风机、出料机、渗滤液蒸发浓缩装置;
所述转底炉包括环形炉墙、环形炉顶、可转动的环形炉底;所述垃圾放置在所述可转动的环形炉底上;所述转底炉炉膛上部设置有辐射管加热装置;
所述转底炉依次具有进料区、干燥区、热解区和出料区;所述进料区与所述干燥区之间设有挡板;所述干燥区与所述热解区之间设有挡板;
所述干燥区具有出气口;
所述风机具有风机进气口和风机出气口;所述风机进气口连接所述干燥区的出气口;
所述出料机设在所述出料区内或所述出料区附近;所述出料机的进气口连接所述风机出气口;
所述渗滤液蒸发浓缩装置具有进气口，该进气口连接所述出料机的出气口;
所述渗滤液蒸发浓缩装置具有渗滤液浓缩液出口，该渗滤液浓缩液出口连接所述进料区。
进一步的，所述转底炉、渗滤液蒸发浓缩装置、风机的各个区域上设有多个进气口或出气口。
进一步的，所述风机为两个或两个以上。
进一步的，所述出料机是间接冷却螺旋出料机。
进一步的，所述干燥区中设有垃圾翻转装置和多台压力检测仪表。
进一步的，所述干燥区的出气口处设有温度检测仪表和可燃气成分检测仪表。
进一步的，所述辐射管加热装置为辐射管间接加热装置。
本实用新型中，转底炉采用的是辐射管间接加热的方式对垃圾进行干燥、热解处理，通过控制辐射管的温度以及转底炉各区域的压力，并对垃圾进行翻转，可有效避免在干燥区内垃圾热解生成可燃气，从而保证转底炉内产生的水蒸气的高纯度。并且所述水蒸气可充分回收热解炭的余热，然后对渗滤液进行蒸发浓缩处理，可实现能源的有效回收利用。
