申请日2018.07.18
公开(公告)日2018.12.25
IPC分类号B01D36/00; E03D1/00; E03D1/012
摘要
本发明提供一种废水回收改良装置，主要包括马桶水箱设备、水量控制组件及三通管，其中马桶水箱设备包含过滤空间及设备区，过滤空间设置有过滤装置及水位感测装置，而设备区则设置加压设备、至少一过滤器及一连接至过滤空间的输送管，而水量控制组件包含驱动装置、清洗管组及废水输送管组，当输送清水并清洗过滤器时，可将清水通过清洗管组及加压设备的搭配并由驱动装置控制输水量以达到清洗效果，至于废水经过滤装置后可通过废水输送管组及加压设备的搭配并由驱动装置控制输水量以达到输出储存的目的，一并达到自动化回收废水再使用的目的，且具有完全不需人力监控就可全自动化执行回收废水再使用的优点。
权利要求书
1.一种废水回收改良装置，其特征在于：包括

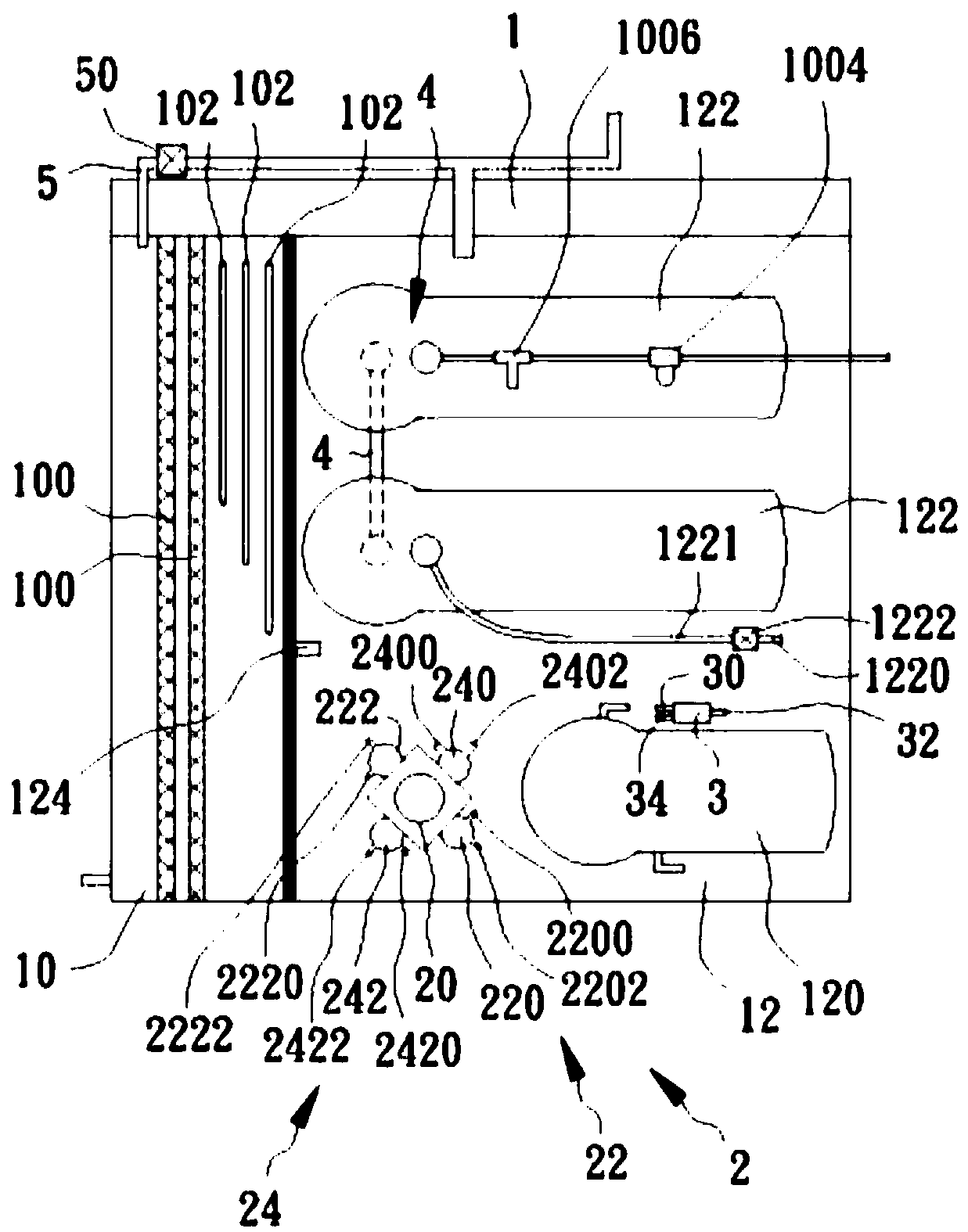

一马桶水箱设备，其包含一过滤空间及一设备区，该过滤空间设置一过滤装置及一水位感测装置，而该设备区则设置一加压设备、至少一过滤器及一连接至该过滤空间以传输过滤水的输送管;
一水量控制组件，其包含一驱动装置、一由该驱动装置控制清水流动方向的清洗管组及一由该驱动装置控制废水流动方向的废水输送管组;
以及一三通管，其包含一第一入水管、一第二入水管及一与该第一入水管及该第二入水管相连通的第一排水管，其中该第一排水管连通至该加压设备，而该第一入水管连接该废水输送管组并通过该第一排水管将废水输送至该加压设备再由该过滤器过滤排出，而该第二入水管连接该清洗管组并通过该第一排水管将清水输送至该加压设备并将清水输送至该过滤器清洁后排出。
2.根据权利要求1所述的废水回收改良装置，其特征在于：该清洗管组包含一第一清水管组及一第二清水管组，该第一清水管组设置一连接外部清水入水口的第一输入管及一连接该第二入水管的第一输出管，而该第二清水管组设置一连接该加压设备的第二输入管及一连接至该过滤器的第二输出管。
3.根据权利要求1所述的废水回收改良装置，其特征在于：该废水输送管组包含一第一废水管组及一第二废水管组，该第一废水管组设置一连通该过滤空间以输送回收废水的第一废水输入管及一连接该第一入水管的第一废水输出管，而该第二废水管组设置一连接该加压设备的第二废水输入管及一连接至该过滤器的第二废水输出管。
4.根据权利要求3所述的废水回收改良装置，其特征在于：更包括一连接该第二废水输出管的输送管及一控制该输送管出水量的控制阀。
5.根据权利要求1所述的废水回收改良装置，其特征在于：该过滤器设置一受该驱动装置控制的水流开关。
6.根据权利要求5所述的废水回收改良装置，其特征在于：更包括一连接该水流开关的净水输送管。
7.根据权利要求1所述的废水回收改良装置，其特征在于：该过滤装置包括复数过滤网。
8.根据权利要求1所述的废水回收改良装置，其特征在于：更包括一装设于多个该过滤器之间以输送废水或清水的过滤输送管。
9.根据权利要求1所述的废水回收改良装置，其特征在于：更包括一外部卫浴设备，其连结至该过滤空间以将废水排入。
10.根据权利要求1所述的废水回收改良装置，其特征在于：更包括一储备水箱，其连接该净水输送管以储存清水，其内部装设一水箱水位传感器、一排水口以及一抽水马达。
11.根据权利要求10所述的废水回收改良装置，其特征在于：更包括一控制箱，该控制箱讯号连接该水箱水位传感器以判断该储备水箱内部水位状态。
12.根据权利要求11所述的废水回收改良装置，其特征在于：更包括一马桶设备，该马桶设备装设一马桶水箱设备，该马桶水箱设备内设置一讯号连结至该控制箱以确定该马桶水箱内部清水水量的马桶水箱水位传感器及一马桶水箱自来水补水的控制阀。
13.根据权利要求10或12所述的废水回收改良装置，其特征在于：更包括一自来水水源切换装置，其连结至该马桶水箱自来水补水的控制阀。
说明书
废水回收改良装置
技术领域
本发明属于一种废水处理设备技术领域，具体涉及一种废水回收改良装置。
背景技术
目前，受到全球气候快速变迁的影响，使得原有较为固定的降雨型态产生变化，造成原本少雨的区域大雨成灾，而固定下雨的区域则长期干旱，而人类可使用的水资源大部分都是来自于雨水，当降雨量无法稳定的供应时，水资源的分配及应用就更为重要，否则缺水问题则会成为常态性的民生问题。
也因此，坊间对于节约用水的相关设备也就更受到大众接受。而最为众人所周知的民生省水设备即为卫浴设备，其中对于马桶水箱的省水设备主要是将原来马桶水箱的配件换装成二段式冲水配件，以便节约至少一半的冲水量。但此种方式只是减少干净用水的使用量，并无法真正做到利用废水来进行清洁的目的。此外，目前日常生活常见的省水设备，仍大多欠缺自动化功能，在科技发达的时代，已不合时宜。
因此，现有技术中亟需一种新的技术方案解决上述问题。
发明内容
本发明的目的在于提供一种废水回收改良装置，解决上述背景技术中提到的现有的节水设备存在的自动化程度低、净化废水范围小的问题。
本发明的技术方案为：
废水回收改良装置，包括一马桶水箱设备，其包含一过滤空间及一设备区，该过滤空间设置一过滤装置及一水位感测装置，而该设备区则设置一加压设备、至少一过滤器及一连接至该过滤空间以传输过滤水的输送管;
一水量控制组件，其包含一驱动装置、一由该驱动装置控制清水流动方向的清洗管组及一由该驱动装置控制废水流动方向的废水输送管组;
以及一三通管，其包含一第一入水管、一第二入水管及一与该第一入水管及该第二入水管相连通的第一排水管，其中该第一排水管连通至该加压设备，而该第一入水管连接该废水输送管组并通过该第一排水管将废水输送至该加压设备再由该过滤器过滤排出，而该第二入水管连接该清洗管组并通过该第一排水管将清水输送至该加压设备并将清水输送至该过滤器清洁后排出。
进一步，该清洗管组包含一第一清水管组及一第二清水管组，该第一清水管组设置一连接外部清水入水口的第一输入管及一连接该第二入水管的第一输出管，而该第二清水管组设置一连接该加压设备的第二输入管及一连接至该过滤器的第二输出管。
进一步，该废水输送管组包含一第一废水管组及一第二废水管组，该第一废水管组设置一连通该过滤空间以输送回收废水的第一废水输入管及一连接该第一入水管的第一废水输出管，而该第二废水管组设置一连接该加压设备的第二废水输入管及一连接至该过滤器的第二废水输出管。
进一步，更包括一连接该第二废水输出管的输送管及一控制该输送管出水量的控制阀。
进一步，该过滤器设置一受该驱动装置控制的水流开关。
进一步，更包括一连接该水流开关的净水输送管。
进一步，该过滤装置包括复数过滤网。
进一步，更包括一装设于多个该过滤器之间以输送废水或清水的过滤输送管。
进一步，更包括一外部卫浴设备，其连结至该过滤空间以将废水排入。
进一步，更包括一储备水箱，其连接该净水输送管以储存清水，其内部装设一水箱水位传感器、一排水口以及一抽水马达。
进一步，更包括一控制箱，该控制箱讯号连接该水箱水位传感器以判断该储备水箱内部水位状态。
进一步，更包括一马桶设备，该马桶设备装设一马桶水箱设备，该马桶水箱设备内设置一讯号连结至该控制箱以确定该马桶水箱内部清水水量的马桶水箱水位传感器及一马桶水箱自来水补水的控制阀。
进一步，更包括一自来水水源切换装置，其连结至该马桶水箱自来水补水的控制阀。
采用上述技术方案的本发明能够带来如下有益效果：
1、可让回收废水通过马桶水箱设备而过滤成为干净废水，有助于扩大回收废水的使用范围;
2、全自动化回收来自卫浴设备使用过后的废水再使用，完全免除往昔需靠人力监控才能达成废水再使用的目的;
3、具备自动洗净过滤设备的效果，延长马桶水箱设备使用年限同时可维持整体的过滤效果，改善长期使用而降低过滤质量的问题。
