申请日2018.07.18
公开(公告)日2018.11.30
IPC分类号C02F9/14; H02J7/35
摘要
本发明公开了一种用于环境保护的基于太阳能发电的污水净化装置，属于污水净化领域。一种用于环境保护的基于太阳能发电的污水净化装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管;所述的出水管另一端连接离心过滤装置的净水入水口，离心过滤装置包括净水装置，所述的净水装置底端设置有净水出口;所述的出水管内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成，所述的太阳能电池板电连接蓄电池，所述的蓄电池电连接紫外线杀菌;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

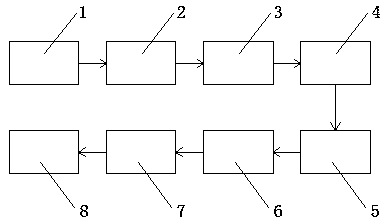

1.一种用于环境保护的基于太阳能发电的污水净化装置，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、沉淀池(3)、微生物净化池(4)、消毒池(5)、曝气池(6)、膜池(7)和出水管(8)，所述的微生物净化池(4)从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池(2)和沉淀池(3)之间通过细过滤管道连接;
所述的出水管(8)另一端连接离心过滤装置(9)的净水入水口(13)，离心过滤装置(9)包括净水装置(10)，所述的净水装置(10)底端设置有净水出口(11)，所述的净水装置(10)上方螺纹连接拱形罩(12)，所述的拱形罩(12)正上方设置有净水入水口(13)，所述的净水装置(10)的内部底端固定连接支撑架(14)的一端，所述的支撑架(14)的另一端固定连接电机(15)，所述的电机(15)通过旋转轴(16)连接转盘(17)，所述的转盘上方螺纹连接有拱形的净水罩(18)，所述的净水罩(18)外部由金属镂空层(19)，内部为净化层(20)，所述的转盘(17)的正中间设置有一个圆形固定块(21)，所述的圆形固定块(21)的四周固定连接多个弹簧(22)的一端，所述的弹簧(22)的另一端固定连接多孔固定化微生物球(23);
所述的出水管(8)内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板(24)、蓄电池和紫外线杀菌灯组成，所述的太阳能电池板(24)电连接蓄电池，所述的蓄电池电连接紫外线杀菌，所述的太阳能电池板(24)为圆形，在圆形的边缘处等间距的设置有四个光敏电阻(25)，太阳能电池板(24)通过旋转装置(26)连接支撑柱上，所述的光敏电阻(25)连接单片机，所述的蓄电池还电连接旋转装置(26)和单片机。
2.根据权利要求1所述的一种用于环境保护的基于太阳能发电的污水净化装置，其特征在于：所述的固定化微生物球(23)内部为铁球，铁球外表面涂抹有固定化微生物层，所述的固定化微生物球(23)和弹簧(22)可拆卸连接。
说明书
一种用于环境保护的基于太阳能发电的污水净化装置
技术领域
本发明涉及污水净化领域，更具体地说，涉及一种用于环境保护的基于太阳能发电的污水净化装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。污水处理需要消耗能源，如何实现节能环保的处理污水至关重要。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种用于环境保护的基于太阳能发电的污水净化装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管，所述的微生物净化池从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池和沉淀池之间通过细过滤管道连接;
所述的出水管另一端连接离心过滤装置的净水入水口，离心过滤装置包括净水装置，所述的净水装置底端设置有净水出口，所述的净水装置上方螺纹连接拱形罩，所述的拱形罩正上方设置有净水入水口，所述的净水装置的内部底端固定连接支撑架的一端，所述的支撑架的另一端固定连接电机，所述的电机通过旋转轴连接转盘，所述的转盘上方螺纹连接有拱形的净水罩，所述的净水罩外部由金属镂空层，内部为净化层，所述的转盘的正中间设置有一个圆形固定块，所述的圆形固定块的四周固定连接多个弹簧的一端，所述的弹簧的另一端固定连接多孔固定化微生物球;
所述的出水管内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成，所述的太阳能电池板电连接蓄电池，所述的蓄电池电连接紫外线杀菌，所述的太阳能电池板为圆形，在圆形的边缘处等间距的设置有四个光敏电阻，太阳能电池板通过旋转装置连接支撑柱上，所述的光敏电阻连接单片机，所述的蓄电池还电连接旋转装置和单片机。
优选地，所述的固定化微生物球内部为铁球，铁球外表面涂抹有固定化微生物层，所述的固定化微生物球和弹簧可拆卸连接。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
