申请日2018.07.18
公开(公告)日2018.11.30
IPC分类号C02F9/14
摘要
本发明公开了一种改进的污水净化处理装置，属于污水净化领域。一种改进的污水净化处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管;所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置;所述的膜池内设置有第一过滤膜和第二过滤膜，所述的第一过滤膜和第二过滤膜之间设置有振动装置，所述的振动装置由两块电磁铁组成;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。

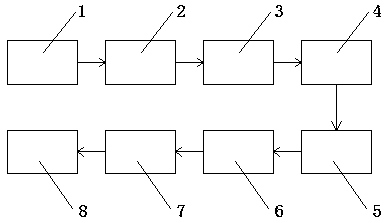

1.一种改进的污水净化处理装置，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、沉淀池(3)、微生物净化池(4)、消毒池(5)、曝气池(6)、膜池(7)和出水管(8)，所述的微生物净化池(4)从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池(2)和沉淀池(3)之间通过细过滤管道连接;
所述的出水管(8)倾斜设置，并且所述的出水管(8)上方等间距设置有多个电磁铁(13)，所述的电磁铁(13)的正下方吸引曝气装置(9)，所述的曝气装置(9)正下方的出水管(8)向下凸起形成曝气装置槽(10)，所述的出水管(8)中还设置有过滤装置(11)，所述的过滤装置(11)通过出水管(8)内部的滑道和进水管(1)内壁滑动连接，所述的曝气装置槽(10)靠近竖直水管(2)的一侧设置有开关(12)，所述的曝气装置(9)上设置有多个小孔;
所述的膜池(7)内设置有第一过滤膜(14)和第二过滤膜(15)，所述的第一过滤膜(14)和第二过滤膜(15)之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接，所述的电磁铁和脉冲交流电流装置电连接，所述的两块电磁铁分别固定连接在第一过滤膜(14)和第二过滤膜(15)上。
2.根据权利要求1所述的一种改进的污水净化处理装置，其特征在于：所述的粗过滤池(1)的上方设置有植物生长层。
说明书
一种改进的污水净化处理装置
技术领域
本发明涉及污水净化领域，更具体地说，涉及一种改进的污水净化处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样;
在生活污水、食品加工和造纸等工业废水中，含有碳水化合物、蛋白质、油脂、木质素等有机物质。这些物质以悬浮或溶解状态存在于污水中，这种污染物可造成水中溶解氧减少，影响鱼类和其他水生生物的生长。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种改进的污水净化处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管，所述的微生物净化池从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池和沉淀池之间通过细过滤管道连接;
所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置，所述的曝气装置正下方的出水管向下凸起形成曝气装置槽，所述的出水管中还设置有过滤装置，所述的过滤装置通过出水管内部的滑道和进水管内壁滑动连接，所述的曝气装置槽靠近竖直水管的一侧设置有开关，所述的曝气装置上设置有多个小孔;
所述的膜池内设置有第一过滤膜和第二过滤膜，所述的第一过滤膜和第二过滤膜之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接，所述的电磁铁和脉冲交流电流装置电连接，所述的两块电磁铁分别固定连接在第一过滤膜和第二过滤膜上。
优选地，所述的粗过滤池的上方设置有植物生长层。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
