申请日2018.03.21
公开(公告)日2019.01.22
IPC分类号C02F9/08; C02F101/20
摘要
本实用新型公开了一种具有水质检验功能的污水处理装置，包括底座、沉淀箱、污水处理箱和消毒箱，所述底座内设置有减震层，所述底座的顶部设置有沉淀箱，所述沉淀箱的一侧设置有进入口，所述进入口的下端设置有絮凝剂盒，所述沉淀箱的另一侧通过安装座设置有压力泵，所述沉淀箱的背侧设置有空气净化器，所述沉淀箱内壁两侧设置有电动滑轨，所述电动滑轨之间设置有污泥网槽，所述污泥网槽的两侧设置有滑块，且滑块位于电动滑轨内，所述沉淀箱的一端设置有污水处理箱。本实用新型污水处理装置功能多样，操作简单，便于生产，提高了污水处理效率和质量，适合广泛推广。
权利要求书

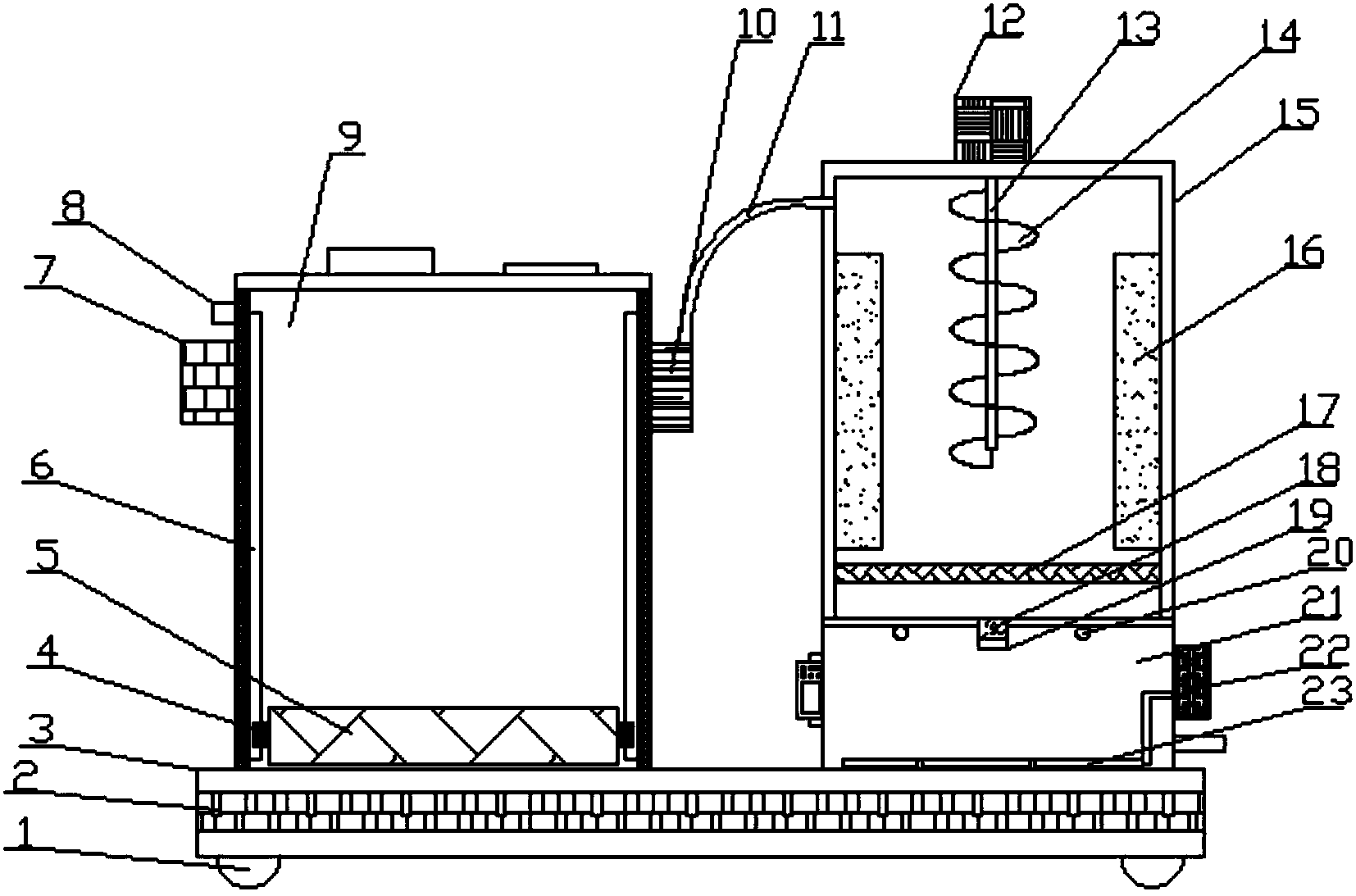

1.一种具有水质检验功能的污水处理装置，包括底座(3)、沉淀箱(9)、污水处理箱(15)和消毒箱(21)，其特征在于：所述底座(3)内设置有减震层(2)，所述底座(3)的顶部设置有沉淀箱(9)，所述沉淀箱(9)的一侧设置有进入口(8)，所述进入口(8)的下端设置有絮凝剂盒(7)，所述沉淀箱(9)的另一侧通过安装座设置有压力泵(10)，所述沉淀箱(9)的背侧设置有空气净化器(25)，所述沉淀箱(9)内壁两侧设置有电动滑轨(6)，所述电动滑轨(6)之间设置有污泥网槽(5)，所述污泥网槽(5)的两侧设置有滑块(4)，且滑块(4)位于电动滑轨(6)内，所述沉淀箱(9)的一端设置有污水处理箱(15)，且压力泵(10)的出水端通过连接管(11)与污水处理箱(15)相连，所述污水处理箱(15)的顶部通过固定座设置有电动机(12)，所述电动机(12)的输出轴连接有搅拌轴(13)，所述搅拌轴(13)位于污水处理箱(15)内，且搅拌轴(13)上设置有螺旋搅拌叶(14)，所述污水处理箱(15)内壁两侧设置有吸附腔(16)，且吸附腔(16)内放置有聚糖树脂，所述污水处理箱(15)内底部设置有活性炭层(17)，所述污水处理箱(15)的底部设置有消毒箱(21)，所述污水处理箱(15)与消毒箱(21)的连接处设置有进入管(19)，且进入管(19)上设置有电磁阀(18)，所述消毒箱(21)内顶部设置有紫外线灯(20)，所述消毒箱(21)内底部设置有出气管(23)，所述消毒箱(21)的一侧设置有水质检测仪(24)，所述消毒箱(21)的另一侧设置有氯气发生器(22)，利用电动滑轨(6)和滑块(4)可以快速将污泥网槽(5)移动到沉淀箱(9)上端，便于人工进行清理，方便快捷，通过吸附腔(16)内放置有聚糖树脂对重金属离子有良好的吸附性。
2.根据权利要求1所述的一种具有水质检验功能的污水处理装置，其特征在于：所述减震层(2)内设置有减震弹簧，有效的起到缓冲消能的作用。
3.根据权利要求1所述的一种具有水质检验功能的污水处理装置，其特征在于：所述底座(3)的底部设置有可制动万向轮(1)，使整体装置便于移动。
4.根据权利要求1所述的一种具有水质检验功能的污水处理装置，其特征在于：所述压力泵(10)的进水端通过管道与沉淀箱(9)相连。
5.根据权利要求1所述的一种具有水质检验功能的污水处理装置，其特征在于：所述絮凝剂盒(7)通过管道与沉淀箱(9)相连，在沉淀箱(9)内加入絮凝剂促进污水内污垢的沉淀。
6.根据权利要求1所述的一种具有水质检验功能的污水处理装置，其特征在于：所述氯气发生器(22)的输出端通过管道与出气管(23)相连，氯气进入消毒箱(21)内快速起到杀菌消毒的作用。
7.根据权利要求1所述的一种具有水质检验功能的污水处理装置，其特征在于：所述水质检测仪(24)的工作端位于消毒箱(21)内，可以对处理后的污水进行检测各重金属是否超标。
说明书
一种具有水质检验功能的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种具有水质检验功能的污水处理装置。
背景技术
随着世界能源的日益短缺、废水污染负荷量不断增大，以及废水中污染物种类的复杂化，其中重金属离子的危害极大。但是现有的污水处理装置对污水中的重金属离子不能快速去除和检测，并且人工对沉淀箱内的污泥很难清理。为此，我们提出一种具有水质检验功能的污水处理装置。
实用新型内容
本实用新型的主要目的在于提供一种具有水质检验功能的污水处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种具有水质检验功能的污水处理装置，包括底座、沉淀箱、污水处理箱和消毒箱，所述底座内设置有减震层，所述底座的顶部设置有沉淀箱，所述沉淀箱的一侧设置有进入口，所述进入口的下端设置有絮凝剂盒，所述沉淀箱的另一侧通过安装座设置有压力泵，所述沉淀箱的背侧设置有空气净化器，所述沉淀箱内壁两侧设置有电动滑轨，所述电动滑轨之间设置有污泥网槽，所述污泥网槽的两侧设置有滑块，且滑块位于电动滑轨内，所述沉淀箱的一端设置有污水处理箱，且压力泵的出水端通过连接管与污水处理箱相连，所述污水处理箱的顶部通过固定座设置有电动机，所述电动机的输出轴连接有搅拌轴，所述搅拌轴位于污水处理箱内，且搅拌轴上设置有螺旋搅拌叶，所述污水处理箱内壁两侧设置有吸附腔，且吸附腔内放置有聚糖树脂，所述污水处理箱内底部设置有活性炭层，所述污水处理箱的底部设置有消毒箱，所述污水处理箱与消毒箱的连接处设置有进入管，且进入管上设置有电磁阀，所述消毒箱内顶部设置有紫外线灯，所述消毒箱内底部设置有出气管，所述消毒箱的一侧设置有水质检测仪，所述消毒箱的另一侧设置有氯气发生器，利用电动滑轨和滑块可以快速将污泥网槽移动到沉淀箱上端，便于人工进行清理，方便快捷，通过吸附腔内放置有聚糖树脂对重金属离子有良好的吸附性。
进一步地，所述减震层内设置有减震弹簧，有效的起到缓冲消能的作用。
进一步地，所述底座的底部设置有可制动万向轮，使整体装置便于移动。
进一步地，所述压力泵的进水端通过管道与沉淀箱相连。
进一步地，所述絮凝剂盒通过管道与沉淀箱相连，在沉淀箱内加入絮凝剂促进污水内污垢的沉淀。
进一步地，所述氯气发生器的输出端通过管道与出气管相连，氯气进入消毒箱内快速起到杀菌消毒的作用。
进一步地，所述水质检测仪的工作端位于消毒箱内，可以对处理后的污水进行检测各重金属是否超标。
与现有技术相比，本实用新型具有如下有益效果：
1、通过进入口将污水加入到沉淀箱内，通过絮凝剂盒在沉淀箱内加入絮凝剂促进污水内污垢的沉淀，最终污水内的污垢堆积在污泥网槽，通过电动滑轨和滑块可以快速将污泥网槽移动到沉淀箱上端，便于人工进行清理，方便快捷。
2、通过压力泵将沉淀箱内沉淀后的污水抽到污水处理箱内，通过吸附腔内放置有聚糖树脂对重金属离子有良好的吸附性，可重复使用多次，吸附容量没有明显降低，可以快速除去污水中的重金属，通过活性炭层可以对污水中的细小颗粒进行吸附，并且可以吸附水中的异味，过滤净化效果显著。
3、通过开启电磁阀，使污水处理箱内的污水进入到消毒箱内，通过氯气发生器产生的氯气进入消毒箱内快速起到杀菌消毒的作用，通过紫外线灯可以进一步提高杀菌效果。
4、通过水质检测仪可以对处理后的污水进行检测各重金属是否超标，提高排放的安全性，通过空气净化器可以对处理污水产生的有毒有害气体进行过滤净化，提高空气质量。
