申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号B01F13/10; B01F15/00; B01F15/06
摘要
本发明公开了一种用于污水处理的加热搅拌装置，它包括一桶体，桶体内设置有搅拌桨组件，搅拌桨组件的两侧分别设置有第一平板，搅拌桨组件的下方设置有两个第二平板，搅拌桨组件可以对污水进行搅拌以使得污水可以在水平方向上旋转流动，第一平板和第二平板可以对污水在上下方向上进行搅动，桶体内还设置有可以通入蒸汽的加热盘管。本发明使得污水处理药剂能快速的与上下层污水混合均匀，以使得污水处理药剂对污水的净化效率较高，而且本发明还可以通过加热盘管对污水进行加热。
权利要求书

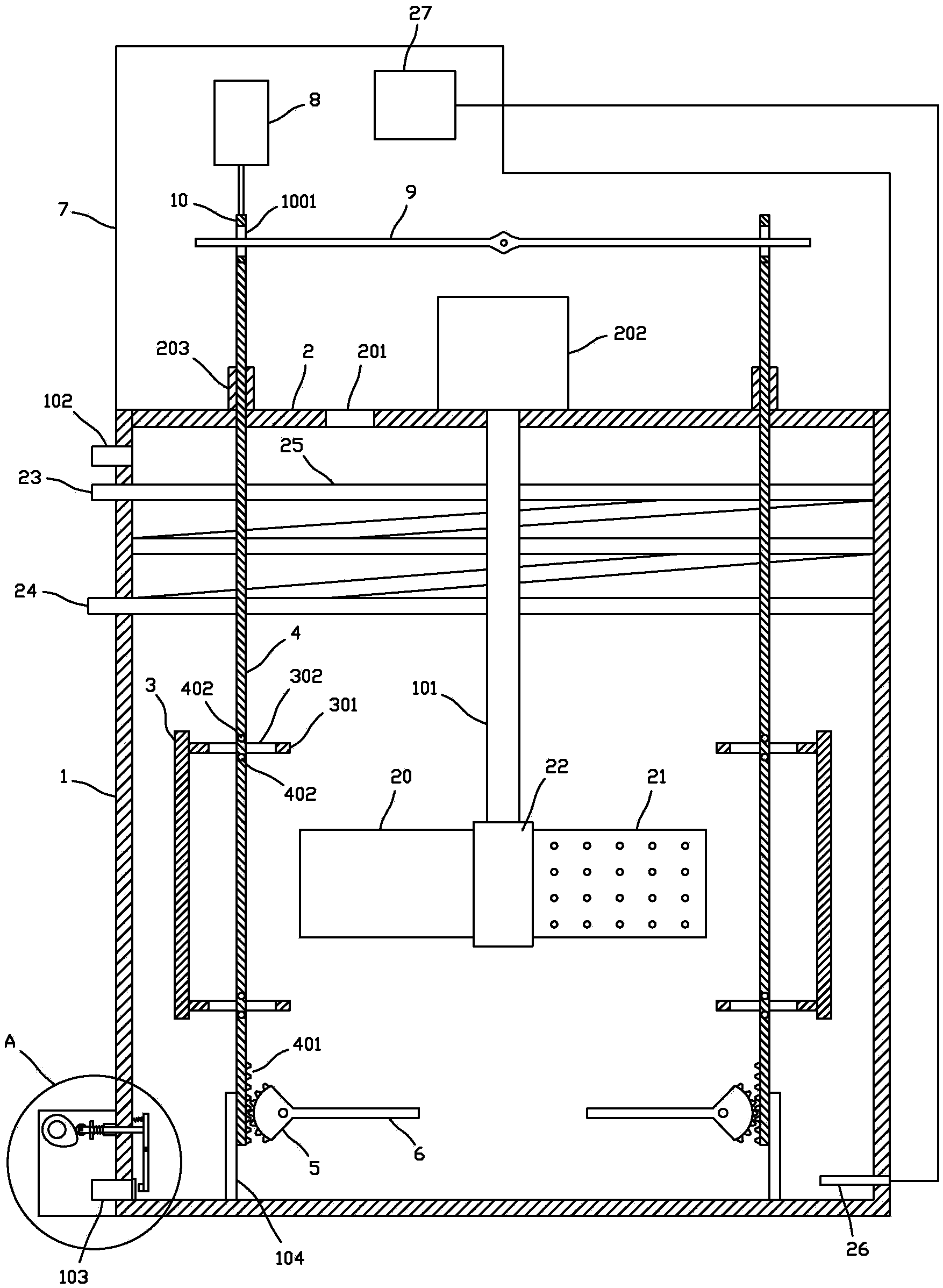

1.一种用于污水处理的加热搅拌装置，它包括一桶体(1)，桶体(1)内设置有一转轴(101)，转轴(101)上固定有用于对桶体(1)内的污水进行搅拌的搅拌桨组件，桶体(1)的外周壁上部设置有一进水管(102)，桶体(1)的外周壁下部设置有一出水管(103)，桶体(1)的顶部设置有一盖板(2)，盖板(2)上设置有一加药口(201)和一用于驱动转轴(101)转动的第一电机(202)，其特征在于：所述的桶体(1)内竖直设置有两块支撑板(3)，两块支撑板(3)关于桶体(1)的轴线对称设置，每块支撑板(3)上均设置有至少一块可上下摆动的第一平板(301)，每块第一平板(301)上均设置有一与第一平板(301)的摆动轴线相垂直的第一槽孔(302)，桶体(1)上设置有两根传动杆(4)，两根传动杆(4)均竖直贯穿盖板(2)，传动杆(4)与支撑板(3)一一对应设置，每根传动杆(4)均穿过相对应的支撑板(3)上的所有第一平板(301)上的槽孔(302)，每根传动杆(4)的位于所穿过的每块第一平板(301)的上方和下方的位置均固定设置有一与第一平板(301)的摆动轴线相平行的短杆(402)，每根传动杆(4)的下部均为齿条部(401)，桶体(1)的内部下方可转动的安装有两个扇形齿轮(5)，两个扇形齿轮(5)分别与两根传动杆(4)上的齿条部(401)相啮合，每个扇形齿轮(5)均固定连接有一水平设置的第二平板(6)，两块第二平板(6)均位于搅拌桨组件的下方，桶体(1)的上方设置有一安装板(7)，安装板(7)上设置有一用于驱动其中一根传动杆(4)上下移动的气缸(8)和一转动杆(9)，转动杆(9)的中部可转动的连接在安装板(7)上，转动杆(9)的转动轴线为水平方向设置，两根传动杆(4)的顶部均设置有一连接部(10)，每个连接部(10)上均设置有一第二槽孔(1001)，转动杆(9)的两端分别穿过两个第二槽孔(1001)且转动杆(9)可在两个第二槽孔(1001)内上下活动;
所述的桶体(1)的外周壁上设置有一用于与蒸汽生成装置的蒸汽出口相连接的蒸汽进管(23)、一用于排出蒸汽的蒸汽出管(24)，桶体(1)内设置有加热盘管(25)，加热盘管(25)的沿桶体(1)的内壁螺旋延伸，加热盘管(25)的两端分别与蒸汽进管(23)和蒸汽出管(24)相连接。
2.根据权利要求1所述的用于污水处理的加热搅拌装置，其特征在于：所述的桶体(1)的内壁下部设置有一用于检测桶体(1)内的污水的温度的液体测温探测棒(26)，安装板(7)上设置有用于显示液体测温探测棒(26)所检测到的温度的显示装置(27)。
3.根据权利要求2所述的用于污水处理的加热搅拌装置，其特征在于：每块支撑板(3)上均设置有两块可上下摆动的第一平板(301)，每块支撑板(3)上的两块第一平板(301)均分别位于搅拌桨组件的侧上方和侧下方。
4.根据权利要求3所述的用于污水处理的加热搅拌装置，其特征在于：所述的桶体(1)的底部设置有两个导向座(104)，盖板(2)上设置有两个导向套(203)，两根传动杆(4)的下部分别可沿竖直方向滑动的安装在两个导向座(104)上，两根传动杆(4)的上部分别可滑动的套置在两个导向套(203)内。
5.根据权利要求4所述的用于污水处理的加热搅拌装置，其特征在于：所述的桶体(1)的内壁上设置有覆盖出水管(103)可用于阻挡大块淤泥通过的过滤网(11)，桶体(1)内设置有一摆杆(12)，摆杆(12)上下设置，且摆杆(12)的中部与桶体(1)铰接连接，摆杆(12)的下部设置有一弹性块(13)，弹性块(13)靠近过滤网(11)，一第一弹簧(14)的一端与摆杆(12)的上部相连接，第一弹簧(14)的另一端与桶体(1)的内壁相连接，一推杆(15)水平设置且可前后移动的贯穿桶体(1)的外壁，桶体(1)的外壁上设置有一导向套(19)，推杆(15)可前后移动的套置在导向套(19)内，推杆(15)的前端与摆杆(12)的上部相抵，推杆(15)的后端设置有一环形凸台(1501)，一第二弹簧(1502)套置在推杆(15)上，第二弹簧(1502)的一端与环形凸台(1501)相抵，第二弹簧(1502)的另一端与导向套(19)的端面相抵，桶体(1)的外壁上设置有一安装板(18)，安装板(18)上设置有一凸轮(17)和一用于驱动凸轮(17)转动的第二电机;凸轮(17)转动时可以推动推杆(15)向前移动，推杆(15)向前移动时推动摆杆(12)转动以使得弹性块(13)撞击过滤网(11)，第一弹簧(14)用于使得摆杆(12)在转动后复位，第二弹簧(1502)用于使得推杆(15)在向前移动后复位。
6.根据权利要求5所述的用于污水处理的加热搅拌装置，其特征在于：所述的所述的搅拌桨组件包括第一桨叶(20)和第二桨叶(21)，第一桨叶(20)的内部为第一空腔(2001)，第一桨叶(20)在其转动方向上的前表面为内凹的第一弧形面(2002)，第一桨叶(20)的上侧面和第一弧形面(2002)上均设置有若干与第一空腔(2001)相连通的第一通孔(2003);第二桨叶(21)的内部为第二空腔(2011)，第二桨叶(21)在其转动方向上的前表面为内凹的第二弧形面(2102)，第二桨叶(21)的下侧面和第二弧形面(2102)上均设置有若干与第二空腔(2101)相连通的第二通孔(2103)。
说明书
用于污水处理的加热搅拌装置
技术领域
本发明涉及一种用于污水处理的加热搅拌装置。
背景技术
污水处理厂可对工业污水和生活污水进行处理，以去除工业污水和生活污水中的有害物质和杂质，然后将工业污水和生活污水进行排放，以避免工业污水和生活污水直接排放而污染环境，污水处理厂对污水进行处理时，一般需要向污水中加入污水处理药剂(如消毒剂、絮凝剂、PH调整剂等)，以达到净化污水的效果，而为了使得污水与药剂能充分混合，在污水中加入药剂后，一般需要通过搅拌装置来对污水进行搅拌，目前的搅拌装置，一般包括一桶体，桶体内设置有一转轴，转轴上固定有用于对桶体内的污水进行搅拌的搅拌桨组件，将污水和药剂放入到桶体内后，电机驱动转轴旋转，转轴带动搅拌桨组件旋转，以使得搅拌桨组件对污水进行搅拌;但是目前的搅拌装置在对污水进行搅拌时，搅拌桨组件一般只按固定方向旋转，搅拌桨组件只能使得污水在水平方向上旋转流动，而搅拌桨组件无法使得污水在上下方向上流动，而在将污水处理药剂添加到污水中后，污水处理药剂一般位于污水的上层，这样，由于搅拌桨组件无法将污水在上下方向上搅动，这样，就使得位于污水上层的污水处理药剂无法快速的移动到污水下层，使得污水处理药剂无法快速的与上下层污水混合均匀，使得药剂对污水的净化速度较慢。
发明内容
本发明所要解决的技术问题是，提供一种用于污水处理的加热搅拌装置，其可以将污水进行搅拌以使得污水不仅可以在水平方向上旋转流动，而且还可以将污水在上下方向上搅动，以使得污水处理药剂能快速的与上下层污水混合均匀，而且为了适应北方寒冷天气，本发明还可以对污水进行加热，以使得污水和污水处理药剂的反应效果更好。
为解决上述技术问题，本发明提供的用于污水处理的加热搅拌装置，它包括一桶体，桶体内设置有一转轴，转轴上固定有用于对桶体内的污水进行搅拌的搅拌桨组件，桶体的外周壁上部设置有一进水管，桶体的外周壁下部设置有一出水管，桶体的顶部设置有一盖板，盖板上设置有一加药口和一用于驱动转轴转动的第一电机，所述的桶体内竖直设置有两块支撑板，两块支撑板关于桶体的轴线对称设置，每块支撑板上均设置有至少一块可上下摆动的第一平板，每块第一平板上均设置有一与第一平板的摆动轴线相垂直的第一槽孔，桶体上设置有两根传动杆，两根传动杆均竖直贯穿盖板，传动杆与支撑板一一对应设置，每根传动杆均穿过相对应的支撑板上的所有第一平板上的槽孔，每根传动杆的位于所穿过的每块第一平板的上方和下方的位置均固定设置有一与第一平板的摆动轴线相平行的短杆，每根传动杆的下部均为齿条部，桶体的内部下方可转动的安装有两个扇形齿轮，两个扇形齿轮分别与两根传动杆上的齿条部相啮合，每个扇形齿轮均固定连接有一水平设置的第二平板，两块第二平板均位于搅拌桨组件的下方，桶体的上方设置有一安装板，安装板上设置有一用于驱动其中一根传动杆上下移动的气缸和一转动杆，转动杆的中部可转动的连接在安装板上，转动杆的转动轴线为水平方向设置，两根传动杆的顶部均设置有一连接部，每个连接部上均设置有一第二槽孔，转动杆的两端分别穿过两个第二槽孔且转动杆可在两个第二槽孔内上下活动;
所述的桶体的外周壁上设置有一用于与蒸汽生成装置的蒸汽出口相连接的蒸汽进管、一用于排出蒸汽的蒸汽出管，桶体内设置有加热盘管，加热盘管的沿桶体的内壁螺旋延伸，加热盘管的两端分别与蒸汽进管和蒸汽出管相连接。
作为优选，所述的桶体的内壁下部设置有一用于检测桶体内的污水的温度的液体测温探测棒，安装板上设置有用于显示液体测温探测棒所检测到的温度的显示装置。
作为优选，每块支撑板上均设置有两块可上下摆动的第一平板，每块支撑板上的两块第一平板均分别位于搅拌桨组件的侧上方和侧下方。
作为优选，所述的桶体的底部设置有两个导向座，盖板上设置有两个导向套，两根传动杆的下部分别可沿竖直方向滑动的安装在两个导向座上，两根传动杆的上部分别可滑动的套置在两个导向套内。
作为优选，所述的桶体的内壁上设置有覆盖出水管可用于阻挡大块淤泥通过的过滤网，桶体内设置有一摆杆，摆杆上下设置，且摆杆的中部与桶体铰接连接，摆杆的下部设置有一弹性块，弹性块靠近过滤网，一第一弹簧的一端与摆杆的上部相连接，第一弹簧的另一端与桶体的内壁相连接，一推杆水平设置且可前后移动的贯穿桶体的外壁，桶体的外壁上设置有一导向套，推杆可前后移动的套置在导向套内，推杆的前端与摆杆的上部相抵，推杆的后端设置有一环形凸台，一第二弹簧套置在推杆上，第二弹簧的一端与环形凸台相抵，第二弹簧的另一端与导向套的端面相抵，桶体的外壁上设置有一安装板，安装板上设置有一凸轮和一用于驱动凸轮转动的第二电机;凸轮转动时可以推动推杆向前移动，推杆向前移动时推动摆杆转动以使得弹性块撞击过滤网，第一弹簧用于使得摆杆在转动后复位，第二弹簧用于使得推杆在向前移动后复位。
作为优选，所述的搅拌桨组件包括第一桨叶和第二桨叶，第一桨叶的内部为第一空腔，第一桨叶在其转动方向上的前表面为内凹的第一弧形面，第一桨叶的上侧面和第一弧形面上均设置有若干与第一空腔相连通的第一通孔;第二桨叶的内部为第二空腔，第二桨叶在其转动方向上的前表面为内凹的第二弧形面，第二桨叶的下侧面和第二弧形面上均设置有若干与第二空腔相连通的第二通孔。
采用以上结构后，本发明与现有技术相比，具有以下的优点：
本发明的搅拌装置，不仅设置有搅拌桨组件，还设置有第一平板和第二平板，在将污水和污水处理药剂放入桶体内后，开启第一电机和气缸，第一电机工作时驱动转轴旋转，转轴带动搅拌桨组件旋转，搅拌桨组件可以搅动污水以使得污水在水平方向上旋转流动;气缸工作时带动其中一根传动杆上下移动，并且由于两根传动杆通过转动杆相连接，使得两根传动杆可以反向上下移动，而传动杆上下移动时可以带动第一平板和第二平板上下摆动，这样，气缸工作时可以通过传动杆带动第一平板和第二平板上下摆动，而且搅拌桨组件两侧的第一平板的摆动方向始终相反，两块第二平板的摆动方向始终相反，而且与同一根传动杆传动连接的第一平板和第二平板的摆动方向始终相反，这样，本发明的搅拌装置工作时，先将污水和污水处理药剂放入到桶体内，然后第一电机可以带动搅拌桨组件旋转以使得污水在水平方向上旋转流动，气缸可以通过两根传动杆带动第一平板和第二平板上下摆动以通过第一平板和第二平板将污水上下搅动，并且搅拌桨组件两侧的第一平板对污水的搅动方向始终相反，两块第二平板对污水的搅动方向始终相反，与同一根传动杆传动连接的第一平板和第二平板对污水的搅动方向始终相反，这样，通过搅拌桨组件、第一平板和第二平板可以将污水和药剂搅拌混合均匀，使得药剂对污水的净化效率较高。
而且由于当污水温度过低时，污水与污水处理药剂的反应效果较差，使得污水处理药剂对污水的净化效果较差，所以，为了适应北方的寒冷天气，本发明中设置了加热系统，使得当污水温度过低时，可以通过加热系统来对污水进行加热，对污水进行加热时，通过蒸汽进管接入蒸汽，蒸汽在加热盘管内流动，蒸汽的热量通过加热盘管传导给桶体内的污水，使得污水温度升高，这样，在北方天气寒冷时，通过将污水加热可以使得污水处理药剂与污水的反应效果较好。
