申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14
摘要
本发明公开了一种环保型化工污水处理设备，属于化工污水处理领域。一种环保型化工污水处理设备，包括进水管，还包括依次连通的粗过滤池、细过滤池、厌氧池、第一缺氧池、好氧池、第二缺氧池、膜池和出水管;所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置;所述的出水管内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程。
权利要求书

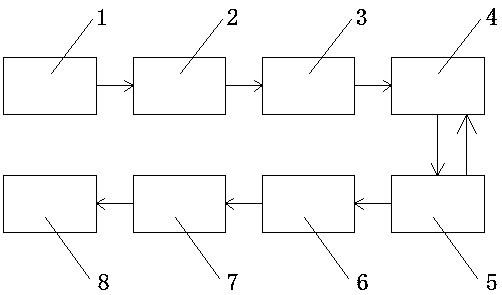

1.一种环保型化工污水处理设备，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、厌氧池(3)、第一缺氧池(4)、好氧池(5)、第二缺氧池(6)、膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连通粗过滤池(1)，所述的好氧池(5)通过回流管与第一缺氧池(4)连通，所述的粗过滤池(1)远离细过滤池(2)的内壁上设置有交流电磁铁，所述的交流电磁铁下端设置有金属盛放盒，所述的细过滤池(2)和厌氧池(3)之间通过细过滤管道连接;
所述的细过滤池(2)为竖直的过滤管道，管道中转动连接过滤网(9)，所述的过滤网(9)的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板(10)，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板(11)，所述的过滤装置板(11)为四分之一圆弧，反冲洗装置的出口正对着敞口装置(12)，所述的敞口装置(12)下方连通竖直管道(13)，所述的竖直管道(13)套接在竖管(14)内，所述的竖直管道(13)底端的一侧开有出水口(15)，所述的出水口(15)的下边缘紧贴连接第一密封环(16)，所述的出水口(15)的上方连接有第二密封环(17)，所述的第一密封环(16)和第二密封环(17)位于竖直管道(13)和竖管(14)之间，所述的竖管(14)和出水口(15)相对应的位置设置有出水孔(18)，所述的出水孔(18)连接出水斜管(19)的一端，所述的出水斜管(19)的另一端连通过滤管道，所述的过滤装置板(11)上方的过滤管道上设置有电动阀，所述的竖直管道(13)正下方固定连接固定棒(20)和弹簧(21)的一端，所述的弹簧(21)的另一端固定在竖管(14)的底部，所述的竖管(14)的底部的正中间设置有开关(22)，所述的开关(22)与电动阀和电动旋转挡板(10)电连接，所述的固定棒(20)为金属棒，所述的开关(22)由电磁铁制成;
所述的出水管(8)内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板(23)、蓄电池和紫外线杀菌灯组成，所述的太阳能电池板(23)电连接蓄电池，所述的蓄电池电连接紫外线杀菌，所述的太阳能电池板(23)为圆形，在圆形的边缘处等间距的设置有四个光敏电阻(24)，太阳能电池板(23)通过旋转装置(25)连接支撑柱上，所述的光敏电阻(24)连接单片机，所述的蓄电池还电连接旋转装置(25)和单片机。
2.根据权利要求1所述的一种环保型化工污水处理设备，其特征在于：所述的旋转装置外表面设置有不锈钢外壳。
说明书
一种环保型化工污水处理设备
技术领域
本发明涉及化工污水处理领域，更具体地说，涉及一种环保型化工污水处理设备。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
1、化工废水成分复杂，反应原料常为溶剂类物质或环状结构的化合物，增加了废水的处理难度;2、该废水中含有大量污染物物质，主要是由于原料反应不完全和原料或生产中使用大量溶剂造成的;3、有毒有害物质多，精细化工废水中有许多有机污染物对微生物是有毒有害的，如卤素化合物、硝基化合物、具有杀菌作用的分散剂或表面活性剂等;4、生物难降解物质多，BOD/COD低，可生化性差;化工产品生产过程中产生的废水表现为:排放量大、毒性大、有机物浓度高、含盐量高、色度高、难降解化合物含量高、治理难度大,但同时废水中也含有许多可利用的资源，而膜技术作为高新技术在化工领域的生产加工、节能降耗和清洁生产等方面发挥着重要。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种环保型化工污水处理设备，包括进水管，还包括依次连通的粗过滤池、细过滤池、厌氧池、第一缺氧池、好氧池、第二缺氧池、膜池和出水管，所述的进水管一端连接污水池，另一端连通粗过滤池，所述的好氧池通过回流管与第一缺氧池连通，所述的粗过滤池远离细过滤池的内壁上设置有交流电磁铁，所述的交流电磁铁下端设置有金属盛放盒，所述的细过滤池和厌氧池之间通过细过滤管道连接;
所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板，所述的过滤装置板为四分之一圆弧，反冲洗装置的出口正对着敞口装置，所述的敞口装置下方连通竖直管道，所述的竖直管道套接在竖管内，所述的竖直管道底端的一侧开有出水口，所述的出水口的下边缘紧贴连接第一密封环，所述的出水口的上方连接有第二密封环，所述的第一密封环和第二密封环位于竖直管道和竖管之间，所述的竖管和出水口相对应的位置设置有出水孔，所述的出水孔连接出水斜管的一端，所述的出水斜管的另一端连通过滤管道，所述的过滤装置板上方的过滤管道上设置有电动阀，所述的竖直管道正下方固定连接固定棒和弹簧的一端，所述的弹簧的另一端固定在竖管的底部，所述的竖管的底部的正中间设置有开关，所述的开关与电动阀和电动旋转挡板电连接，所述的固定棒为金属棒，所述的开关由电磁铁制成;
所述的出水管内设置有紫外线杀菌装置，所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成，所述的太阳能电池板电连接蓄电池，所述的蓄电池电连接紫外线杀菌，所述的太阳能电池板为圆形，在圆形的边缘处等间距的设置有四个光敏电阻，太阳能电池板通过旋转装置连接支撑柱上，所述的光敏电阻连接单片机，所述的蓄电池还电连接旋转装置和单片机。
优选地，所述的旋转装置外表面设置有不锈钢外壳。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程。
