申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F101/30; C02F101/16
摘要
本发明公开了一种减排节水的生活污水处理装置，属于生活污水处理领域。一种减排节水的生活污水处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、厌氧池、第一缺氧池、第二缺氧池、好氧池、膜池和出水管;出水管另一端连接离心过滤装置的净水入水口，离心过滤装置包括净水装置;污水池为圆柱型，污水池内中间位置设置有旋转轴，旋转轴上固定连接有绞龙叶片，绞龙叶片上设置有多个漏水孔，旋转轴外表面设置有多个孔，孔通过旋转轴内部的管道连接絮凝剂装置，絮凝剂装置设置于旋转轴内部;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

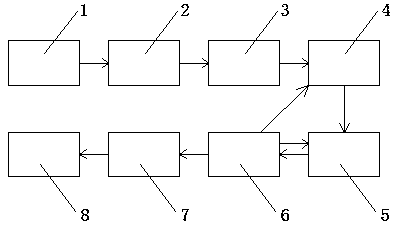

1.一种减排节水的生活污水处理装置，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、厌氧池(3)、第一缺氧池(4)、第二缺氧池(5)、好氧池(6)、膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连通粗过滤池(1)，所述的好氧池(6)通过回流管分别与第一缺氧池(4)和第二缺氧池(5)连通，所述的膜池(7)下方设置有曝气装置，所述的膜池(7)内部设置有药剂包，所述的细过滤池(2)和厌氧池(3)之间通过细过滤管道连接;
所述的出水管(8)另一端连接离心过滤装置(9)的净水入水口(13)，离心过滤装置(9)包括净水装置(10)，所述的净水装置(10)底端设置有净水出口(11)，所述的净水装置(10)上方螺纹连接拱形罩(12)，所述的拱形罩(12)正上方设置有净水入水口(13)，所述的净水装置(10)的内部底端固定连接支撑架(14)的一端，所述的支撑架(14)的另一端固定连接电机(15)，所述的电机(15)通过旋转轴(16)连接转盘(17)，所述的转盘上方螺纹连接有拱形的净水罩(18)，所述的净水罩(18)外部由金属镂空层(19)，内部为净化层(20)，所述的转盘(17)的正中间设置有一个圆形固定块(21)，所述的圆形固定块(21)的四周固定连接多个弹簧(22)的一端，所述的弹簧(22)的另一端固定连接多孔固定化微生物球(23);
所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴(24)，所述的旋转轴(24)上固定连接有绞龙叶片(25)，所述的绞龙叶片(25)上设置有多个漏水孔(26)，所述的旋转轴(24)外表面设置有多个孔，所述的孔通过旋转轴(24)内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴(24)内部。
2.根据权利要求1所述的一种减排节水的生活污水处理装置，其特征在于：所述的绞龙叶片(25)边缘设置有挡板。
说明书
一种减排节水的生活污水处理装置
技术领域
本发明涉及生活污水处理领域，更具体地说，涉及一种减排节水的生活污水处理装置。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等) 和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种减排节水的生活污水处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、厌氧池、第一缺氧池、第二缺氧池、好氧池、膜池和出水管，所述的进水管一端连接污水池，另一端连通粗过滤池，所述的好氧池通过回流管分别与第一缺氧池和第二缺氧池连通，所述的膜池下方设置有曝气装置，所述的膜池内部设置有药剂包，所述的细过滤池和厌氧池之间通过细过滤管道连接;
所述的出水管另一端连接离心过滤装置的净水入水口，离心过滤装置包括净水装置，所述的净水装置底端设置有净水出口，所述的净水装置上方螺纹连接拱形罩，所述的拱形罩正上方设置有净水入水口，所述的净水装置的内部底端固定连接支撑架的一端，所述的支撑架的另一端固定连接电机，所述的电机通过旋转轴连接转盘，所述的转盘上方螺纹连接有拱形的净水罩，所述的净水罩外部由金属镂空层，内部为净化层，所述的转盘的正中间设置有一个圆形固定块，所述的圆形固定块的四周固定连接多个弹簧的一端，所述的弹簧的另一端固定连接多孔固定化微生物球;
所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴，所述的旋转轴上固定连接有绞龙叶片，所述的绞龙叶片上设置有多个漏水孔，所述的旋转轴外表面设置有多个孔，所述的孔通过旋转轴内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴内部。
优选地，所述的绞龙叶片边缘设置有挡板。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
