申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种城市用污水处理设备，属于城市用污水处理领域。一种城市用污水处理设备，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管;所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置;所述的过滤装置由外而内依次为镂空磁铁层、活性炭层和固定化微生物层，所述的过滤装置中间穿插连接有固定骨架;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

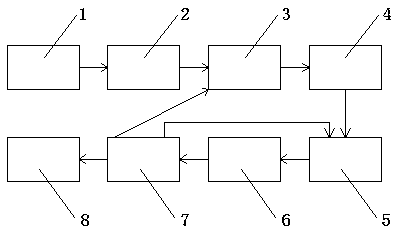

1.一种城市用污水处理设备，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、第一缺氧池(3)、厌氧池(4)、第二缺氧池(5)、好氧池(6)、膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连通粗过滤池(1)，所述的膜池(7)通过回流管与第一缺氧池(3)和第二缺氧池(5)连通，所述的膜池(7)中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池(2)和第一缺氧池(3)之间通过细过滤管道连接;
所述的出水管(8)倾斜设置，并且所述的出水管(8)上方等间距设置有多个电磁铁(13)，所述的电磁铁(13)的正下方吸引曝气装置(9)，所述的曝气装置(9)正下方的出水管(8)向下凸起形成曝气装置槽(10)，所述的出水管(8)中还设置有过滤装置(11)，所述的过滤装置(11)通过出水管(8)内部的滑道和进水管(1)内壁滑动连接，所述的曝气装置槽(10)靠近竖直水管(2)的一侧设置有开关(12)，所述的曝气装置(9)上设置有多个小孔;
所述的过滤装置(11)由外而内依次为镂空磁铁层(14)、活性炭层(15)和固定化微生物层(16)，所述的过滤装置(11)中间穿插连接有固定骨架。
2.根据权利要求1所述的一种城市用污水处理设备，其特征在于：所述的粗过滤池(1)上方设置有聚合氯化铝喷出装置。
说明书
一种城市用污水处理设备
技术领域
本发明涉及城市用污水处理领域，更具体地说，涉及一种城市用污水处理设备。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
城市污水中除含以上四类普遍存在的污染物外，随污染源的不同还可能含有多种无机污染物和有机污染物，如氟、砷、重金属、酚、氰、有机氯农药、多氯联苯、多环芳烃等。
如果城市污水不经处理就排入地面水体，会使河流、湖泊受到污染。但城市污水水量非常大，如全部进行污水二级处理，投资极大。因此，结合具体情况研究经济有效的处理措施，是环境保护的重大课题之一。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种城市用污水处理设备，包括进水管，还包括依次连通的粗过滤池、细过滤池、第一缺氧池、厌氧池、第二缺氧池、好氧池、膜池和出水管，所述的进水管一端连接污水池，另一端连通粗过滤池，所述的膜池通过回流管与第一缺氧池和第二缺氧池连通，所述的膜池中的过滤膜的内部顶部固定连接有弹簧的一端，过滤膜的内部底端固定连接有弹簧的另一端，弹簧两端还固定连接电动伸缩杆的两端，所述的细过滤池和第一缺氧池之间通过细过滤管道连接;
所述的出水管倾斜设置，并且所述的出水管上方等间距设置有多个电磁铁，所述的电磁铁的正下方吸引曝气装置，所述的曝气装置正下方的出水管向下凸起形成曝气装置槽，所述的出水管中还设置有过滤装置，所述的过滤装置通过出水管内部的滑道和进水管内壁滑动连接，所述的曝气装置槽靠近竖直水管的一侧设置有开关，所述的曝气装置上设置有多个小孔;
所述的过滤装置由外而内依次为镂空磁铁层、活性炭层和固定化微生物层，所述的过滤装置中间穿插连接有固定骨架。
优选地，所述的粗过滤池上方设置有聚合氯化铝喷出装置。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
