申请日2019.02.22
公开(公告)日2019.04.12
IPC分类号C02F9/02; C02F11/121
摘要

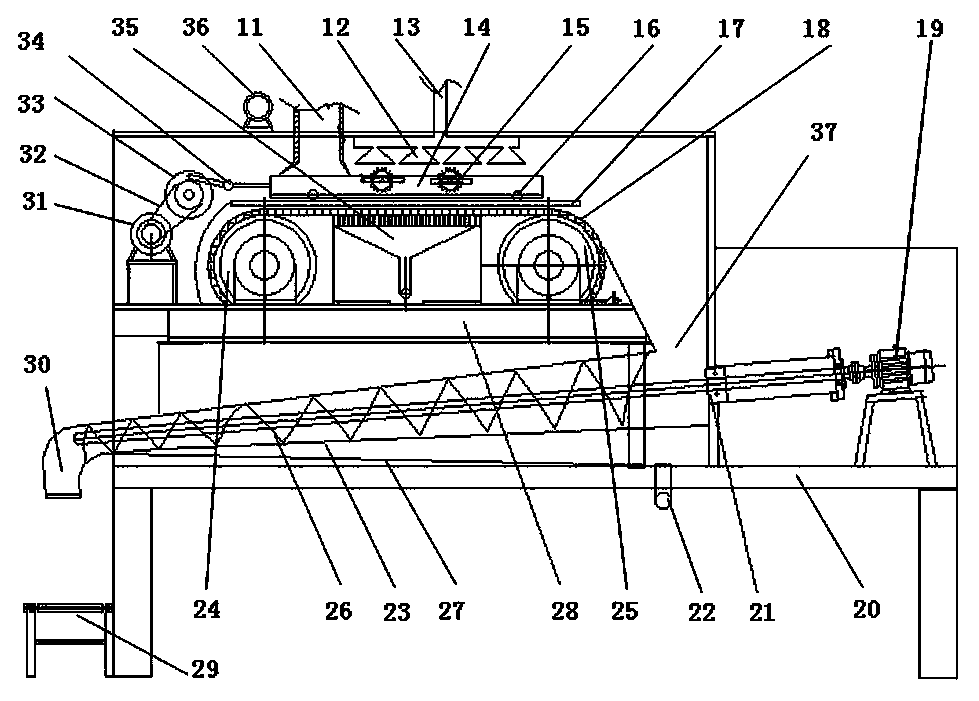

本发明涉及一种环保型厕所污水处理装置，包括机架、喷淋装置、一次动态机械过滤系统、二次动态机械过滤系统、污水泵、旋液分离器，喷淋装置设置在污水处理装置的顶部，其下方依次设置有一次动态机械过滤系统、二次动态机械过滤系统，二次动态机械过滤系统内设置有斗状滤液收集器，二次动态机械过滤系统出口连接有螺旋挤压粪便输送装置，斗状滤液收集器出口连接有污水泵，污水泵出口连接有旋液分离器，旋液分离器液体出口通往循环池，旋液分离器气体出口通往沼气池;能够将厕所污水分别处理成固体、液体、气体，送往不同的使用场所，经过处理后的污水能够进行循环再利用，可节约用水量，具有很好的节能和环保效果。
权利要求书
1.一种环保型厕所污水处理装置，包括机架、喷淋装置、一次动态机械过滤系统、二次动态机械过滤系统、污水泵、旋液分离器，其特征在于：喷淋装置设置在污水处理装置的顶部，其下方依次设置有一次动态机械过滤系统、二次动态机械过滤系统，二次动态机械过滤系统内设置有斗状滤液收集器，二次动态机械过滤系统出口连接有螺旋挤压粪便输送装置，斗状滤液收集器出口连接有污水泵，污水泵出口连接有旋液分离器，旋液分离器液体出口通往循环池，旋液分离器气体出口通往沼气池。
2.根据权利要求1所述的一种环保型厕所污水处理装置，其特征在于：所述一次动态机械过滤系统包括上层的一次过滤筛，一次过滤筛一端连接有偏心轮，偏心轮中心轴连接有一次过滤电机;二次动态机械过滤系统包括一次过滤筛下方设置的二次环形过滤网带，二次环形过滤网带两端设置有主动辊轮和从动辊轮，二次环形过滤网带上下端之间设置有斗状滤液收集器，斗状滤液收集器出口延伸至二次环形过滤网带运动方向的垂直方向，一次过滤筛和二次环形过滤网带出口方向一致，均连接至螺旋挤压粪便输送装置的进口。
3.根据权利要求2所述的一种环保型厕所污水处理装置，其特征在于：一次过滤筛底部设置有筛子滚轮，筛子滚轮设置在导轨上，一次过滤筛一端连接有第一连杆，第一连杆的另外一端连接有万向接头，万向接头的另一侧连接有第二连杆，第二连杆的另外一端连接有偏心轮，偏心轮中心轴连接一次过滤电机，偏心轮中心轴利用一次过滤链条与一次过滤电机的输出链轮连接。
4.根据权利要求1所述的一种环保型厕所污水处理装置，其特征在于：所述螺旋挤压粪便输送装置包括内圈和底圈，内圈为倾斜状锥度结构，内圈内设置有锥度螺旋挤压叶轮，入口位于倾斜状锥度结构大直径一端，出口位于倾斜状锥度结构小直径一端，倾斜状锥度结构底面开设有流液孔，底圈包括挤压液的收集管，收集管出口与旋液分离器的液体出口管道连接。
5.根据权利要求4所述的一种环保型厕所污水处理装置，其特征在于：螺旋挤压电机与锥度螺旋挤压叶轮连接用于驱动锥度螺旋挤压叶轮旋转，锥度螺旋挤压叶轮轴承用于支撑锥度螺旋挤压叶轮。
6.根据权利要求2所述的一种环保型厕所污水处理装置，其特征在于：所述一次过滤筛周边设置有框架，一次过滤筛的出口为水平梯形出口，一次过滤筛筛动方向的水平面垂直方向上设置有多个碾压辊，多个碾压辊外周为狼牙棒结构，每根碾压辊两端设置有轴承，碾压辊在一定范围内滚动。
7.根据权利要求2所述的一种环保型厕所污水处理装置，其特征在于：所述一次过滤筛为金属板上开设有筛眼的不锈钢过滤筛，所述二次环形过滤网带为不锈钢网带，二次环形过滤网带的网眼小于一次过滤筛的筛眼。
8.根据权利要求2所述的一种环保型厕所污水处理装置，其特征在于：所述机架顶部设置有辊轮电机，辊轮电机通过链条与主动辊轮中心轴上的链轮连接。
9.根据权利要求1所述的一种环保型厕所污水处理装置，其特征在于：所述螺旋挤压粪便输送装置的粪便出口处设置有自动打包机，自动打包机将经过挤压后的粪便包装成袋并通过包装传送带输送。
10.根据权利要求1所述的一种环保型厕所污水处理装置，其特征在于：一次动态机械过滤系统、二次动态机械过滤系统设置在机架的上层底板上。
说明书
一种环保型厕所污水处理装置
技术领域
本发明涉及一种污水处理装置，特别涉及一种环保型厕所污水处理装置。
背景技术
水资源的匮乏已经成为一个社会问题，特别是我国的北方地区更为严重，节约用水、减少水资源的浪费已经成为整个社会的共识。
在居民生活用水中厕所的用水量占有相当大的比重，成为节约用水的重要组成部分，对于公共厕所，人流量大、用水量多，厕所存在异味影响公共环境，如何能够减少公共厕所的用水量，对污水进行处理并循环利用，改善厕所环境卫生，减少厕所的异味，实现环保型厕所是“厕所革命”的趋势。
发明内容
针对目前公共厕所用水量大，容易散发出异味的现象，本发明提供了一种环保型厕所污水处理装置，其目的是将厕所排出的污水进行处理、分类并循环利用，减少公共厕所的用水量，消除厕所异味，实现环保、节约水资源。
本发明的技术方案是：一种环保型厕所污水处理装置，包括机架、喷淋装置、一次动态机械过滤系统、二次动态机械过滤系统、污水泵、旋液分离器，喷淋装置设置在污水处理装置的顶部，其下方依次设置有一次动态机械过滤系统、二次动态机械过滤系统，二次动态机械过滤系统内设置有斗状滤液收集器，二次动态机械过滤系统出口连接有螺旋挤压粪便输送装置，斗状滤液收集器出口连接有污水泵，污水泵出口连接有旋液分离器，旋液分离器液体出口通往循环池，旋液分离器气体出口通往沼气池;
进一步地，所述一次动态机械过滤系统包括上层的一次过滤筛，一次过滤筛一端连接有偏心轮，偏心轮中心轴连接有一次过滤电机;二次动态机械过滤系统包括一次过滤筛下方设置的二次环形过滤网带，二次环形过滤网带两端设置有主动辊轮和从动辊轮，二次环形过滤网带上下端之间设置有斗状滤液收集器，斗状滤液收集器出口延伸至二次环形过滤网带运动方向的垂直方向，一次过滤筛和二次环形过滤网带出口方向一致，均连接至螺旋挤压粪便输送装置的进口;
进一步地，一次过滤筛底部设置有筛子滚轮，筛子滚轮设置在导轨上，一次过滤筛一端连接有第一连杆，第一连杆的另外一端连接有万向接头，万向接头的另一侧连接有第二连杆，第二连杆的另外一端连接有偏心轮，偏心轮中心轴连接一次过滤电机，偏心轮中心轴利用一次过滤链条与一次过滤电机的输出链轮连接;
进一步地，所述螺旋挤压粪便输送装置包括内圈和底圈，内圈为倾斜状锥度结构，内圈内设置有锥度螺旋挤压叶轮，入口位于倾斜状锥度结构大直径一端，出口位于倾斜状锥度结构小直径一端，倾斜状锥度结构底面开设有流液孔，底圈包括挤压液的收集管，收集管出口与旋液分离器的液体出口管道连接;
进一步地，螺旋挤压电机与锥度螺旋挤压叶轮连接用于驱动锥度螺旋挤压叶轮旋转，锥度螺旋挤压叶轮轴承用于支撑锥度螺旋挤压叶轮;
进一步地，所述一次过滤筛周边设置有框架，一次过滤筛的出口为水平梯形出口，一次过滤筛筛动方向的水平面垂直方向上设置有多个碾压辊，多个碾压辊外周为狼牙棒结构，每根碾压辊两端设置有轴承，碾压辊在一定范围内滚动;
进一步地，所述一次过滤筛为金属板上开设有筛眼的不锈钢过滤筛，所述二次环形过滤网带为不锈钢网带，二次环形过滤网带的网眼小于一次过滤筛的筛眼;
进一步地，所述机架顶部设置有辊轮电机，辊轮电机通过链条与主动辊轮中心轴上的链轮连接;
进一步地，所述螺旋挤压粪便输送装置的粪便出口处设置有自动打包机，自动打包机将经过挤压后的粪便包装成袋并通过包装传送带输送;
进一步地，一次动态机械过滤系统、二次动态机械过滤系统设置在机架的上层底板上。
本发明的环保型厕所污水处理装置，通过一次动态机械过滤系统，利用偏心轮在一次过滤电机的带动下做往返运动，能够将一次过滤筛内的粪便进行过滤，在一次过滤筛上方设置喷淋装置，能够将粪便稀释过滤;在一次过滤筛边框上设置在一定范围内滚动的碾压辊，能够将没有利用喷淋装置稀释开的粪便利用狼牙棒结构的碾压辊碾压碎，将没有通过一次过滤筛筛眼的粪便颗粒从水平状梯形出口处流出;通过设置二次环形过滤网带能够在网带上对粪便进行再次清洗过滤;通过在二次环形过滤网带上下端之间设置斗状滤液收集器，并将斗状滤液收集器出口连接污水泵，能够将滤液通过污水泵抽到后边连接的旋液分离器中;通过在污水泵出口连接旋液分离器，能够将过滤液体和异味气体进行分离，将异味气体送往沼气池中，将过滤液体送往循环池中，过滤液体可循环利用，通过在一次动态机械过滤系统、二次动态机械过滤系统出口连接螺旋挤压粪便输送装置，能够利用螺旋挤压粪便输送装置将粪便中的水分挤压，并再一次进行滤液收集，使粪便接近固化，减少粪便中的异味，能够将粪便滤渣打包用于农田，不会因粪便的异味污染环境。通过本装置，能够将厕所污水分别处理成固体、液体、气体，送往不同的使用场所，经过处理后的污水能够进行循环再利用，可节约用水量，气体送往沼气池进行使用能够变废为宝，处理的粪便打包后可用于农业生产，具有很好的节能和环保效果。
