申请日2018.07.19
公开(公告)日2019.02.26
IPC分类号C02F3/28
摘要
本实用新型是一种用于有机污水处理的厌氧折流反应器。包括中空的反应器主体，反应器主体被设置在纵向中心线与侧壁之间的出水堰板和挡板等分成四个反应区，每个反应区被设置在反应器主体纵向中心线与侧壁之间的隔板分成下降区和上升区，所有的下降区和上升区交替设置，每个反应区的隔板高度比出水堰板的高度大于10厘米，一级反应区的下降区侧壁上连接入水阀，四级反应区的上升区外侧设有集水渠，集水渠下面装有排水管，集水渠对应的四级反应区的侧壁上设有排水潜孔，所述反应区下面连接污泥区，污泥区下面设有排泥口。本污水处理设备具有占地面积省，反应池流态合理，死区容积小，厌氧颗粒污泥成型时间短、启动快、处理效果稳定等优点。
权利要求书

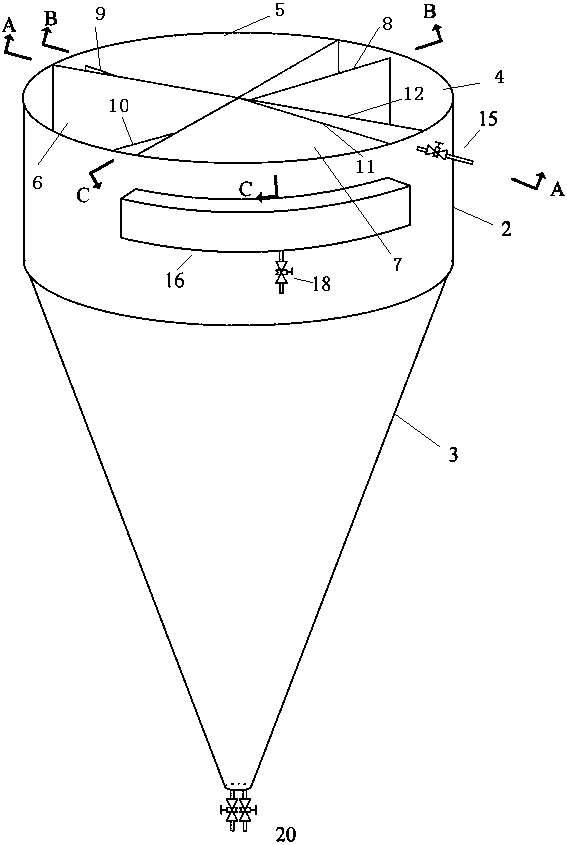

1.一种用于有机污水处理的厌氧折流反应器，其特征在于：所述反应器包括中空的反应器主体，所述反应器主体上部呈圆柱形状，下部呈倒圆锥形状，所述反应器主体被设置在纵向中心线与侧壁之间的一级反应区出水堰板、二级反应区出水堰板、三级反应区出水堰板和挡板分成四个反应区，每个反应区被设置在反应器主体纵向中心线与侧壁之间的隔板分成下降区和上升区，所有的下降区和上升区交替设置，所述隔板上端与反应器主体平齐，隔板下端高于反应器主体下端，所述一级反应区出水堰板高度高于二级反应区出水堰板10厘米以上，二级反应区出水堰板高度高于三级反应区出水堰板10厘米以上，一级反应区的下降区侧壁上连接入水阀，四级反应区的上升区外侧设有集水渠，集水渠下面装有排水管，集水渠对应的四级反应区的侧壁上设有排水潜孔，所述反应区下面连接污泥区，污泥区下面设有排泥口。
2.根据权利要求1所述的一种用于有机污水处理的厌氧折流反应器，其特征在于：每个所述反应区的上升区的体积是下降区体积的2-5倍。
3.根据权利要求1所述的一种用于有机污水处理的厌氧折流反应器，其特征在于：所述反应器主体下部呈倒圆锥形状部分的侧壁与水平面之间的夹角为60-75度。
4.根据权利要求1所述的一种用于有机污水处理的厌氧折流反应器，其特征在于：一级反应区出水堰板和二级反应区出水堰板相垂直，二级反应区出水堰板和三级反应区出水堰板相垂直，三级反应区出水堰板和挡板相垂直，四个反应区的体积相等。
说明书
一种用于有机污水处理的厌氧折流反应器
技术领域
本实用新型属于厌氧微生物处理有机污水技术领域，具体地说是一种用于有机污水处理的厌氧折流反应器。
背景技术
随着世界能源日益短缺、废水污染日益严重及废水中污染物种类日趋复杂化,废水厌氧生物处理技术以其投资省、能耗低、可回收沼气、负荷高、产泥少、耐负荷冲击等优点而受到越来越多的重视。
厌氧折流板反应器,是在总结了各种第二代厌氧反应器工艺性能的基础上,开发和研制的一种新型高效厌氧生物处理装置,反应器集上流式厌氧污泥床反应器和分阶段多相厌氧反应器技术于一体,大大提高了厌氧反应器的负荷和处理效率,而且使其稳定性和对不良因素如有毒物质的适应性大为增强,是一种高效厌氧反应器。
但目前的厌氧折流板反应器，普遍采用方形池形式，反应器内存在死区容积，其中水力死区是由反应器结构和流动方式引起的,倾向于发生在堰下和拐角处,形成停滞不动的涡流。反应器实际运行中的死区表现为存在死角、短流或沟流现象,使水流在反应器内的实际停留时间小于理论停留时间,导致运行工况与预期效果之间存在一定的偏差。
发明内容
本实用新型的目的是要提供提供一种新型的、占地省、流态合理、死区容积小、启动快的一种用于有机污水处理的厌氧折流反应器。
本实用新型的技术方案是：
用于有机污水处理的厌氧折流反应器包括中空的反应器主体，所述反应器主体上部呈圆柱形状，下部呈倒圆锥形状，所述反应器主体被设置在纵向中心线与侧壁之间的一级反应区出水堰板、二级反应区出水堰板、三级反应区出水堰板和挡板等分成四个反应区，每个反应区被设置在反应器主体纵向中心线与侧壁之间的隔板分成下降区和上升区，所有的下降区和上升区交替设置，每个反应区的隔板高度比出水堰板的高度大于10厘米，一级反应区的下降区侧壁上连接入水阀，四级反应区的上升区外侧设有集水渠，集水渠下面装有排水管，集水渠对应的四级反应区的侧壁上设有排水潜孔，所述反应区下面连接污泥区，污泥区下面设有排泥口。
本实用新型的有益效果是：
本申请污水处理设备通过构建新型圆锥型竖式反应器，具有占地面积省，反应池流态合理，死区容积小，厌氧颗粒污泥成型时间短、启动快、处理效果稳定等优点。同时还无需曝气设备，无需加热和温度维持设备，无需机械搅拌设备，无需污泥抽吸泵，在常温条件下，仅靠水头差即可实现上升区的水流升流效果，靠重力流可以实现厌氧颗粒污泥的快速培养，为厌氧颗粒污泥提供适宜条件，十分适合高浓度有机污水的预处理。
