申请日2013.06.28
公开(公告)日2013.11.27
IPC分类号G01F23/296
摘要
本实用新型公开了一种超声波工业废水液位测距报警器，包括超声波集成芯片、雷达发射器、雷达接收器、第一放大器至第六放大器、电池、扬声器、第一电阻至第四电阻、第一电容、第二电容和压电陶瓷片。本实用新型与现有技术相比，采用超声波探测技术，不与液体表面接触便可探测到液位深度，避免了现有技术中堵塞连通器或者腐蚀探棒所造成的测量不足，且本实用新型电路结构简单、采用电子元件少、成本低廉、测量精准，有利于推广。
权利要求书
1.一种超声波工业废水液位测距报警器，其特征在于：包括超声波集成芯片、雷达发射器、雷达接收器、第一放大器至第六放大器、电池、扬声器、第一电阻至第四电阻、第一电容、第二电容和压电陶瓷片，所述超声波集成芯片的超声波发射驱动电极与所述雷达发射器的第一端连接，所述雷达发射器的第二端与所述超声波集成芯片的超声波驱动互补电极连接，所述超声波集成芯片的正极同时与所述超声波集成芯片的方式选择控制端和所述电池的正极连接，所述超声波集成芯片的两个喇叭驱动电极分别与所述扬声器的两端连接，所述电池的负极同时与所述第二电容的第一端、所述第一电容的第一端、所述超声波集成芯片的负极、所述第三电阻的第一端和所述雷达接收器的第一端连接，所述第二电容的第二端同时与所述第五放大器的输入端、所述第四电阻的第一端、所述压电陶瓷片的第一端和所述第四放大器的输出端连接，所述第五放大器的输出端与所述第六放大器的输入端连接，所述第六放大器的输出端与所述超声波集成芯片的震荡信号输入端连接，所述第一电容的第二端同时与所述第四电阻的第二端、所述压电陶瓷片的第二端和所述第四放大器的输入端连接，所述第三电阻的第二端同时与所述第二电阻的第一端和所述第二放大器的输入端连接，所述第二放大器的输出端与所述第三放大器的输入端连接，所述第三放大器的输出端与所述超声波集成芯片的超声波接收信号端连接，所述第二电阻的第二端同时与所述第一放大器的输出端和所述第一电阻的第一端连接，所述第一电阻的第二端同时与所述第一放大器的输入端和所述扬声器的第二端连接。
说明书
超声波工业废水液位测距报警器
技术领域
本实用新型涉及一种工业废水 处理辅助装置，尤其涉及一种超声波工业废水液位测距报警器。
背景技术
在工业废水的处理工艺中，各种沉淀池测量积水深度通常采用连通器原理 观测水位或者通过各种探棒来检测水位，但是，前者的连通器容易被废水中的垃圾堵塞，后者的探棒容易被废水中的腐蚀性物质所腐蚀，二者均会造成测量结果不准确的情况。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种超声波工业废水液位测距报警器。
本实用新型通过以下技术方案来实现上述目的：

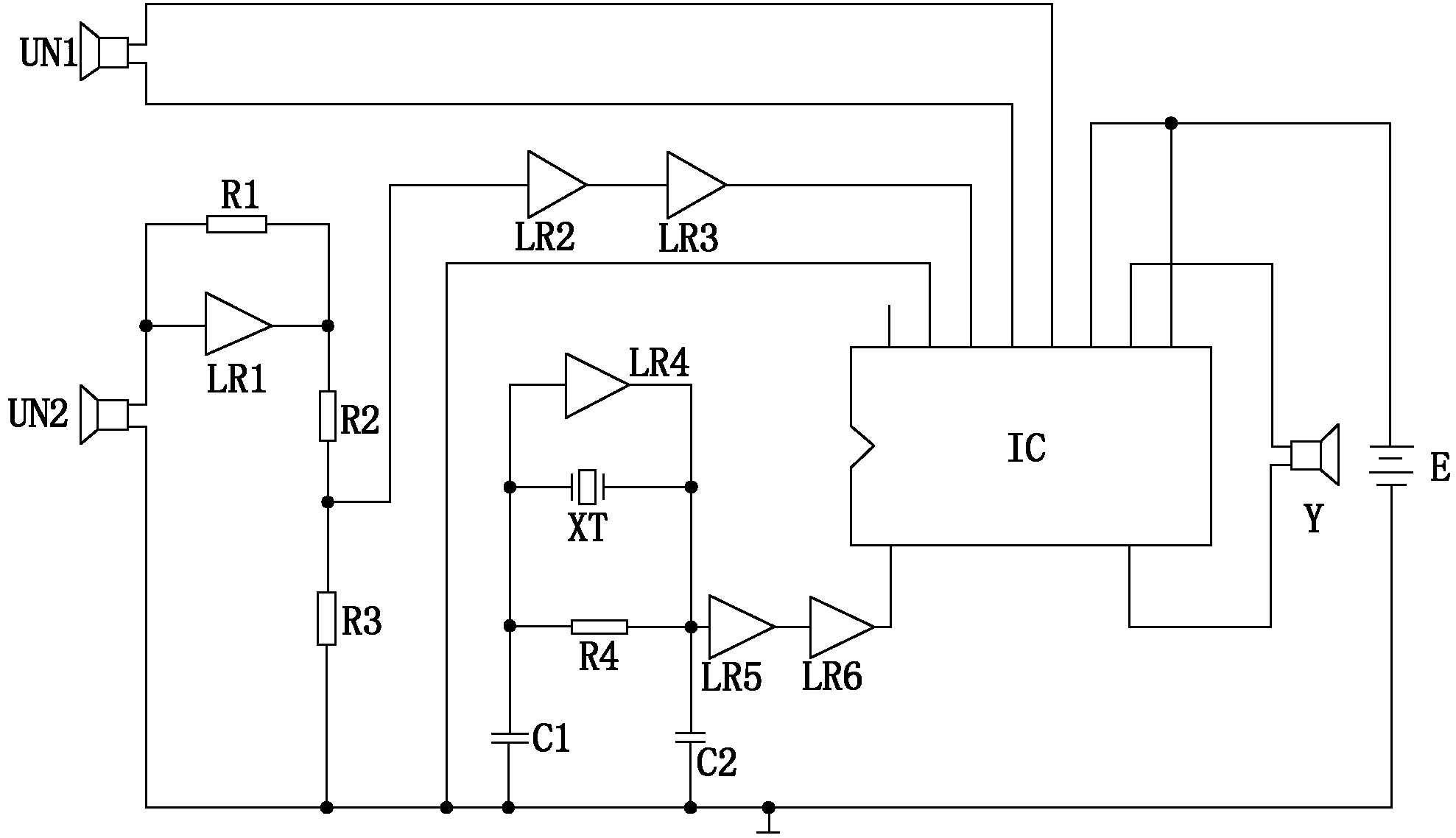

本实用新型包括超声波集成芯片、雷达发射器、雷达接收器、第一放大器至第六放大器、电池、扬声器、第一电阻至第四电阻、第一电容、第二电容和压电陶瓷片，所述超声波集成芯片的超声波发射驱动电极与所述雷达发射器的第一端连接，所述雷达发射器的第二端与所述超声波集成芯片的超声波驱动互补电极连接，所述超声波集成芯片的正极同时与所述超声波集成芯片的方式选择控制端和所述电池的正极连接，所述超声波集成芯片的两个喇叭驱动电极分别与所述扬声器的两端连接，所述电池的负极同时与所述第二电容的第一端、所述第一电容的第一端、所述超声波集成芯片的负极、所述第三电阻的第一端和所述雷达接收器的第一端连接，所述第二电容的第二端同时与所述第五放大器的输入端、所述第四电阻的第一端、所述压电陶瓷片的第一端和所述第四放大器的输出端连接，所述第五放大器的输出端与所述第六放大器的输入端连接，所述第六放大器的输出端与所述超声波集成芯片的震荡信号输入端连接，所述第一电容的第二端同时与所述第四电阻的第二端、所述压电陶瓷片的第二端和所述第四放大器的输入端连接，所述第三电阻的第二端同时与所述第二电阻的第一端和所述第二放大器的输入端连接，所述第二放大器的输出端与所述第三放大器的输入端连接，所述第三放大器的输出端与所述超声波集成芯片的超声波接收信号端连接，所述第二电阻的第二端同时与所述第一放大器的输出端和所述第一电阻的第一端连接，所述第一电阻的第二端同时与所述第一放大器的输入端和所述扬声器的第二端连接。
本实用新型的有益效果在于：
本实用新型与现有技术相比，采用超声波探测技术，不与液体表面接触便可探测到液位深度，避免了现有技术中堵塞连通器或者腐蚀探棒所造成的测量不足，且本实用新型电路结构简单、采用电子元件少、成本低廉、测量精准，有利于推广。
