申请日2018.07.23
公开(公告)日2018.11.30
IPC分类号C02F9/04
摘要
本发明公开了一种方便滤网更换的污水处理设备，包括箱体，所述箱体顶部的两侧均连通有进水管，所述箱体内壁的两侧之间固定安装有第一过滤网，所述箱体内壁的两侧之间且位于第一过滤网的下方固定连接有反应箱。本发明利用第一过滤网对污水中较大的颗粒进行滤除，污水进入反应箱，通过添加混凝剂，絮凝剂和酸液等对污水进行反应，经过多次的处理，使污水净化的更加干净，通过向上移动转动块，滑块带动卡杆移出通槽，此时可以拿出过滤网进行清理或更换，安装时，将过滤网两侧的卡块滑入凹槽，转动转动块，通过弹簧挤压滑块，使卡杆插入通槽进行固定，操作简单，清洗和更换方便，节省了工作的时间，延长了装置的使用寿命。
权利要求书

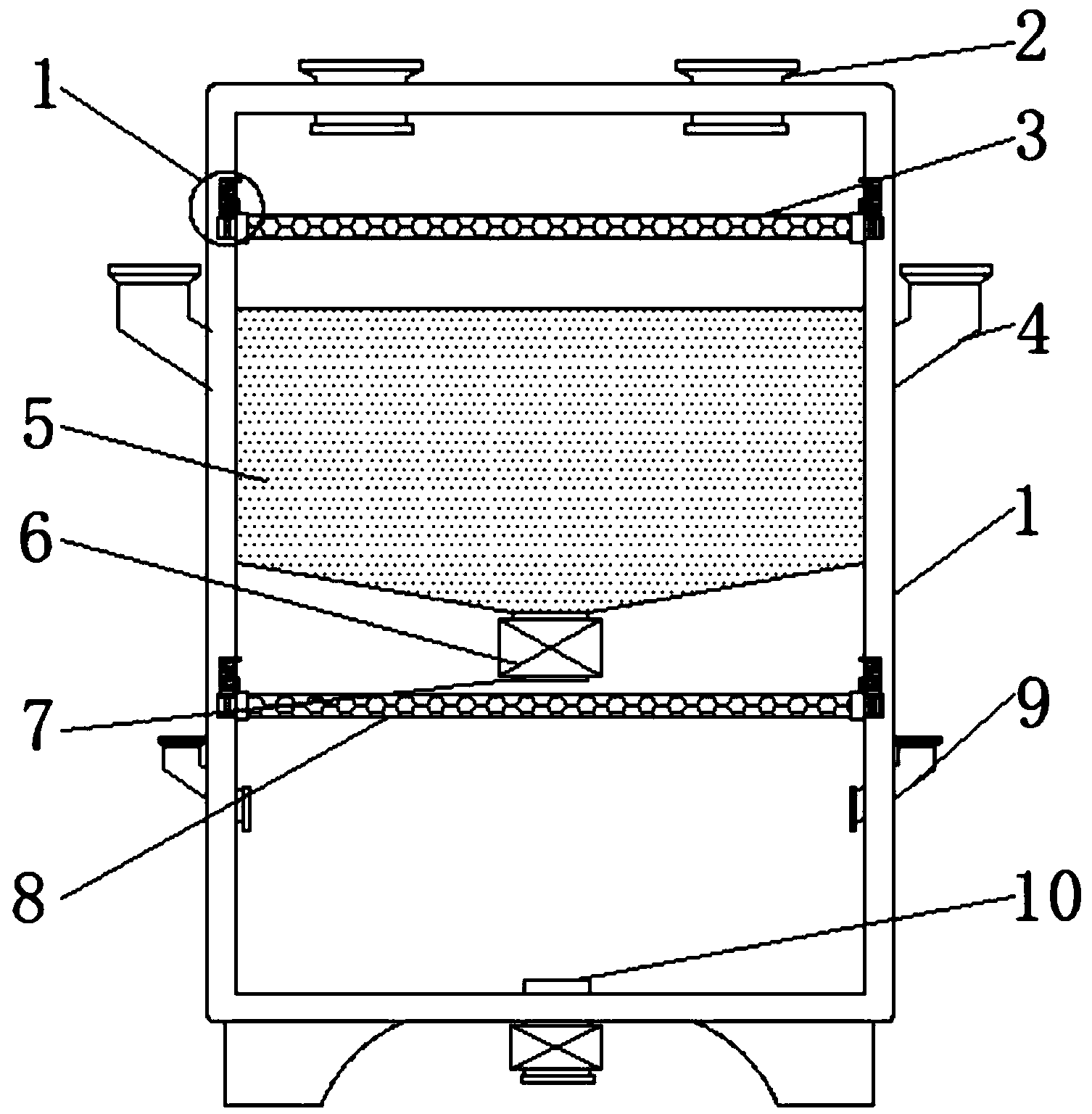

1.一种方便滤网更换的污水处理设备，包括箱体(1)，其特征在于：所述箱体(1)顶部的两侧均连通有进水管(2)，所述箱体(1)内壁的两侧之间固定安装有第一过滤网(3)，所述箱体(1)内壁的两侧之间且位于第一过滤网(3)的下方固定连接有反应箱(5)，所述箱体(1)内壁的两侧之间且位于反应箱(5)的下方固定安装有第二过滤网(8)，所述箱体(1)的底部连通有出水管(10)，所述第一过滤网(3)和第二过滤网(8)的两侧均固定连接有固定块(11)，所述固定块(11)的一侧固定连接有卡块(12)，所述箱体(1)内壁的左右两侧均开设有与卡块(12)相适配的凹槽(13)，所述凹槽(13)内表面的顶部连通有竖槽(15)，所述竖槽(15)内表面的顶部固定连接有弹簧(15)，所述弹簧(15)的一端固定连接有滑块(16)，所述滑块(16)的底部固定连接有卡杆(18)，所述滑块(16)的一侧固定连接有连接块(19)，所述连接块(19)贯穿箱体(1)且延伸至箱体(1)的内部，所述连接块(19)的一端转动连接有转动块(20);
所述箱体(1)内壁的左右两侧均开设有与连接块(19)相适配的滑槽(22)，所述卡块(12)上开设有与卡杆(18)相适配的通槽(17)，所述转动块(20)上开设有与固定杆(23)相适配的固定槽(21)。
2.根据权利要求1所述的一种方便滤网更换的污水处理设备，其特征在于：所述反应箱(5)的两侧均贯穿有第一进料管(4)，所述第一进料管(4)的一端贯穿箱体(1)且延伸至箱体(1)的外部。
3.根据权利要求1所述的一种方便滤网更换的污水处理设备，其特征在于：所述反应箱(5)底部连通有连接管(7)，所述连接管(7)和出水管(10)上均设置有电磁阀(6)。
4.根据权利要求1所述的一种方便滤网更换的污水处理设备，其特征在于：所述箱体(1)的两侧且位于第二过滤网(8)的下方均贯穿有第二进料管(9)，所述箱体(2)内壁的左右两侧均固定连接有固定杆(23)。
说明书
一种方便滤网更换的污水处理设备
技术领域
本发明涉及塑料加工的技术领域，具体为一种方便滤网更换的污水处理设备。
背景技术
又称塑料成型加工。是将合成树脂或塑料转化为塑料制品的各种工艺的总称，是塑料工业中一个较大的生产部门。塑料加工一般包括塑料的配料、成型、机械加工、接合、修饰和装配等。后四个工序是在塑料已成型为制品或半制品后进行的，又称为塑料二次加工。
塑料加工过程，会产生污水，污水中一般含有塑料颗粒，污泥等，需要对其过滤处理，污水一般呈碱性，滤网在长时间的使用后需要清洗或更换，现有的设备中的滤网不易拆卸，更换及清洗较为麻烦。
发明内容
本发明的目的在于提供一种方便滤网更换的污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种方便滤网更换的污水处理设备，包括箱体，所述箱体顶部的两侧均连通有进水管，所述箱体内壁的两侧之间固定安装有第一过滤网，所述箱体内壁的两侧之间且位于第一过滤网的下方固定连接有反应箱，所述箱体内壁的两侧之间且位于反应箱的下方固定安装有第二过滤网，所述箱体的底部连通有出水管，所述第一过滤网和第二过滤网的两侧均固定连接有固定块，所述固定块的一侧固定连接有卡块，所述箱体内壁的左右两侧均开设有与卡块相适配的凹槽，所述凹槽内表面的顶部连通有竖槽，所述竖槽内表面的顶部固定连接有弹簧，所述弹簧的一端固定连接有滑块，所述滑块的底部固定连接有卡杆，所述滑块的一侧固定连接有连接块，所述连接块贯穿箱体且延伸至箱体的内部，所述连接块的一端转动连接有转动块。
优选的，所述反应箱的两侧均贯穿有第一进料管，所述第一进料管的一端贯穿箱体且延伸至箱体的外部。
优选的，所述反应箱底部连通有连接管，所述连接管和出水管上均设置有电磁阀。
优选的，所述箱体的两侧且位于第二过滤网的下方均贯穿有第二进料管，所述箱体内壁的左右两侧均固定连接有固定杆。
优选的，所述箱体内壁的左右两侧均开设有与连接块相适配的滑槽，所述卡块上开设有与卡杆相适配的通槽，所述转动块上开设有与固定杆相适配的固定槽。
与现有技术相比，本发明的有益效果是：本发明设置通过第一过滤网对污水中较大的颗粒进行滤除，污水进入反应箱，通过添加混凝剂，絮凝剂和酸液等对污水进行反应，经过多次的处理，使污水净化的更加干净，其中需要更换或清洗过滤网时通过向上移动转动块，转动块通过连接块带动滑块向上滑动，滑块带动卡杆移出通槽，转动转动块使固定杆穿过固定槽进行固定，此时可以拿出过滤网进行清理或更换，安装时，将过滤网两侧的卡块滑入凹槽，转动转动块，通过弹簧挤压滑块，使卡杆插入通槽进行固定，操作简单，清洗和更换方便，节省了工作的时间，延长了装置的使用寿命。
