申请日2018.07.23
公开(公告)日2019.03.26
IPC分类号C02F9/04; C02F11/121
摘要
本实用新型公开了一种污泥浓缩机，包括第一工作室、第二工作室和垂直杆，所述第一工作室的边侧固定有永磁体，所述转移管与软管相互连接，且软管与污泥袋相互连接，所述浓缩室的顶端安装有第二电机，且第二电机上安装有功能轴，并且功能轴上固定有垂直盘，所述垂直盘表面安装有凸柱，且凸柱与推杆相互连接，所述垂直杆的顶端固定有顶轴，且垂直杆的底端与挤压板的顶端相互连接，并且垂直杆与浓缩室的顶端相互连接，同时挤压板的底端与浓缩室的内壁底部相互连接。该污泥浓缩机，采用新型的结构设计对传统的污泥浓缩机进行了改进，使得装置可以适应含有大颗粒的残渣的采煤污水的处理，能有效避免装置阻塞的情况出现。
权利要求书

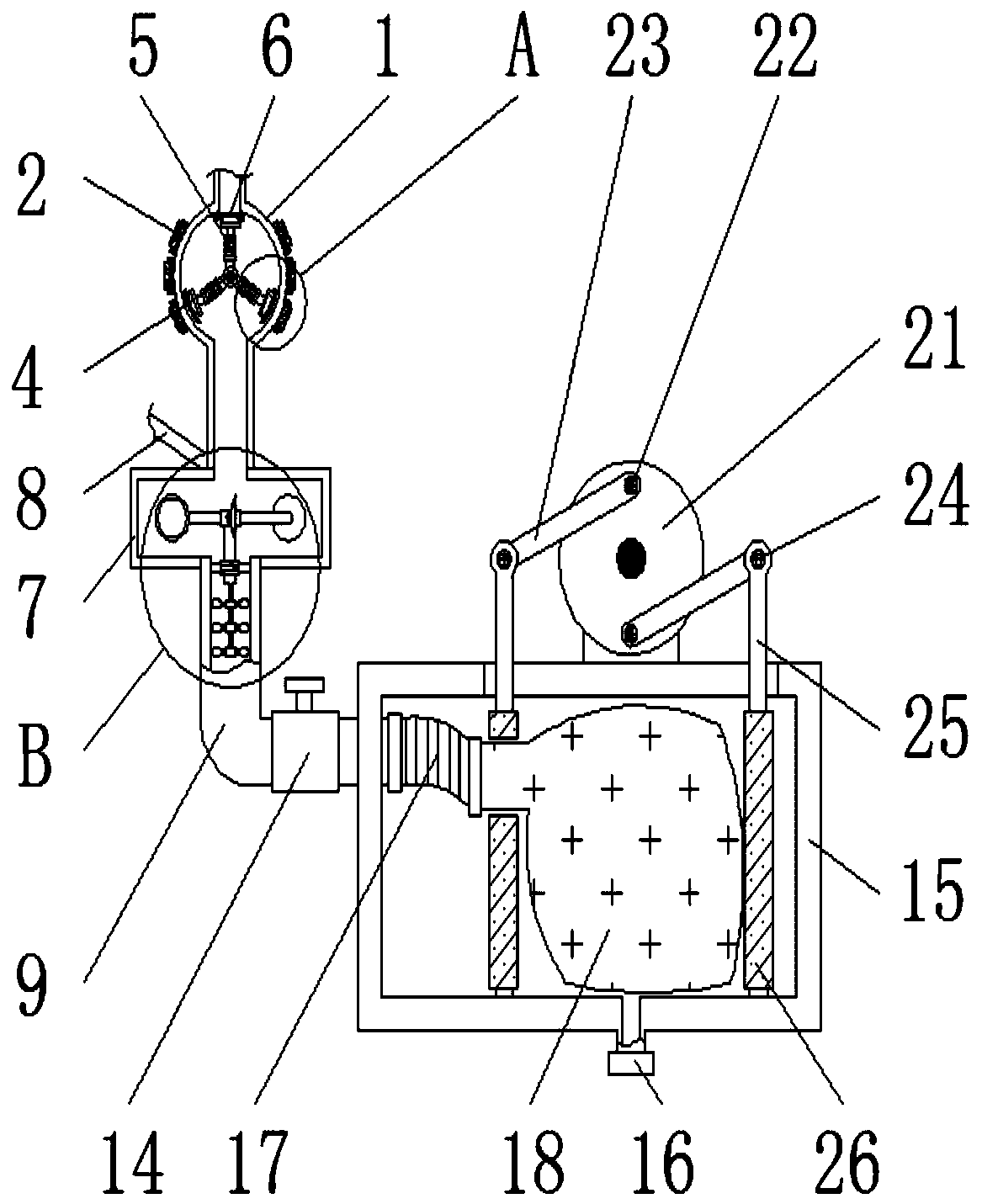

1.一种污泥浓缩机，包括第一工作室(1)、第二工作室(7)和垂直杆(25)，其特征在于：所述第一工作室(1)的边侧固定有永磁体(2)，且第一工作室(1)的外侧固定有第一电机(3)，并且第一电机(3)上安装有驱动轴(4)，所述驱动轴(4)固定有弹簧伸缩杆(5)，且弹簧伸缩杆(5)的顶端安装有工作板(6)，所述第二工作室(7)与第一工作室(1)相互连接，且第二工作室(7)的顶端安装有添加管(8)，并且第二工作室(7)的底端与转移管(9)的顶端相互连接，所述转移管(9)的内侧安装有轴承(10)，且轴承(10)的内侧与中轴(11)相互连接，并且中轴(11)顶端固定有混合扇(12)，同时中轴(11)的底端安装有加强扇(13)，所述转移管(9)上安装有控制阀门(14)，且转移管(9)与浓缩室(15)相互连接，并且浓缩室(15)的底端设置有排出口(16)，所述转移管(9)与软管(17)相互连接，且软管(17)与污泥袋(18)相互连接，所述浓缩室(15)的顶端安装有第二电机(19)，且第二电机(19)上安装有功能轴(20)，并且功能轴(20)上固定有垂直盘(21)，所述垂直盘(21)表面安装有凸柱(22)，且凸柱(22)与推杆(23)相互连接，并且推杆(23)与顶轴(24)相互连接，所述垂直杆(25)的顶端固定有顶轴(24)，且垂直杆(25)的底端与挤压板(26)的顶端相互连接，并且垂直杆(25)与浓缩室(15)的顶端相互连接，同时挤压板(26)的底端与浓缩室(15)的内壁底部相互连接。
2.根据权利要求1所述的一种污泥浓缩机，其特征在于：所述弹簧伸缩杆(5)在驱动轴(4)上均匀分布，且弹簧伸缩杆(5)的顶端焊接有工作板(6)，并且工作板(6)为弧形的由细密铁丝网制成的板状结构。
3.根据权利要求1所述的一种污泥浓缩机，其特征在于：所述添加管(8)在第二工作室(7)的上端面中心对称分布有2个，且添加管(8)为倾斜向下设置。
4.根据权利要求1所述的一种污泥浓缩机，其特征在于：所述混合扇(12)与加强扇(13)为平行分布，且加强扇(13)在中轴(11)的底端均匀分布。
5.根据权利要求1所述的一种污泥浓缩机，其特征在于：所述推杆(23)通过凸柱(22)与垂直盘(21)构成转动机构，且推杆(23)通过顶轴(24)与垂直杆(25)构成转动机构，并且推杆(23)关于功能轴(20)中心对称分布。
6.根据权利要求1所述的一种污泥浓缩机，其特征在于：所述垂直杆(25)和挤压板(26)为焊接固定，且垂直杆(25)和挤压板(26)均关于功能轴(20)对称分布，并且垂直杆(25)和挤压板(26)均与浓缩室(15)为滑动连接。
说明书
一种污泥浓缩机
技术领域
本实用新型涉及污水处理技术领域，具体为一种污泥浓缩机。
背景技术
污泥浓缩机是一种在对污水处理过程中过滤或者截留的污泥进行浓缩处理的装置，污泥浓缩机可以将污泥与水脱离，方便对污泥的下一步处理。
随着人们环保意识的不断增强，污水处理装置的使用日益频繁，而污泥浓缩机起到将污泥分离脱水，方便下一步操作的作用，但是传统的污泥浓缩机在应用于采煤废水的处理时，因采煤污水中存在大颗粒的残渣，所以传统的污泥浓缩机存在无法处理大颗粒残渣，易堵塞，截留污泥效果不好的问题，所以就需要针对这些问题对传统的污泥浓缩机进行改进。
实用新型内容
本实用新型的目的在于提供一种污泥浓缩机，以解决上述背景技术中提出无法处理大颗粒残渣，易堵塞，截留污泥效果不好的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污泥浓缩机，包括第一工作室、第二工作室和垂直杆，所述第一工作室的边侧固定有永磁体，且第一工作室的外侧固定有第一电机，并且第一电机上安装有驱动轴，所述驱动轴固定有弹簧伸缩杆，且弹簧伸缩杆的顶端安装有工作板，所述第二工作室与第一工作室相互连接，且第二工作室的顶端安装有添加管，并且第二工作室的底端与转移管的顶端相互连接，所述转移管的内侧安装有轴承，且轴承的内侧与中轴相互连接，并且中轴顶端固定有混合扇，同时中轴的底端安装有加强扇，所述转移管上安装有控制阀门，且转移管与浓缩室相互连接，并且浓缩室的底端设置有排出口，所述转移管与软管相互连接，且软管与污泥袋相互连接，所述浓缩室的顶端安装有第二电机，且第二电机上安装有功能轴，并且功能轴上固定有垂直盘，所述垂直盘表面安装有凸柱，且凸柱与推杆相互连接，并且推杆与顶轴相互连接，所述垂直杆的顶端固定有顶轴，且垂直杆的底端与挤压板的顶端相互连接，并且垂直杆与浓缩室的顶端相互连接，同时挤压板的底端与浓缩室的内壁底部相互连接。
优选的，所述弹簧伸缩杆在驱动轴上均匀分布，且弹簧伸缩杆的顶端焊接有工作板，并且工作板为弧形的由细密铁丝网制成的板状结构。
优选的，所述添加管在第二工作室的上端面中心对称分布有2个，且添加管为倾斜向下设置。
优选的，所述混合扇与加强扇为平行分布，且加强扇在中轴的底端均匀分布。
优选的，所述推杆通过凸柱与垂直盘构成转动机构，且推杆通过顶轴与垂直杆构成转动机构，并且推杆关于功能轴中心对称分布。
优选的，所述垂直杆和挤压板为焊接固定，且垂直杆和挤压板均关于功能轴对称分布，并且垂直杆和挤压板均与浓缩室为滑动连接。
与现有技术相比，本实用新型的有益效果是：该污泥浓缩机，采用新型的结构设计对传统的污泥浓缩机进行了改进，使得装置可以适应含有大颗粒的残渣的采煤污水的处理，能有效避免装置阻塞的情况出现。
1.第一工作室、永磁体、驱动轴、弹簧伸缩杆和工作板组成的结构可以对采煤污水中含有的较大颗粒的残渣进行粉碎操作，避免较大颗粒的残渣在装置中积聚造成装置阻塞，并且避免了较大颗粒的残渣聚集对污泥脱水操作造成影响;
2.添加管、转移管、轴承、中轴、混合扇和加强扇组成的结构可以将絮凝剂与污水充分的混合，使絮凝剂能起到较好的截留污泥的作用;
3.污泥袋、功能轴、垂直盘、凸柱、推杆、顶轴、垂直杆和挤压板组成的结构可以对进入污泥袋中的被絮凝剂截留的污泥进行浓缩脱水处理，方便污泥的下一步转移操作。
