申请日2013.06.25
公开(公告)日2013.12.04
IPC分类号C02F9/02
摘要
本实用新型涉及一种用于处理含油废水的地漏前置拦截装置。主要解决了现有技术中存在的含油废水由地漏直接排入地下造成地下水污染的问题。其特征在于：所述的主体由内部皆为空腔的内主体(5)及外主体(4)构成，内主体及外主体皆为上小下大的锥台体型，内主体置于外主体内部，内主体及外主体底部插于支撑底座(1)的凹槽内;内主体外部包有吸油布(8)，外主体外部围有过滤网(9);支撑底座(1)中心处开有圆孔，圆孔一侧边缘处活动连接盖板(3);外主体外部的支撑底座(1)上插装有收集槽(2);外主体顶部盖有顶盖(6)。该用于处理含油废水的地漏前置拦截装置能够拦截污油进入地下水，减少对环境的污染和破坏。
权利要求书

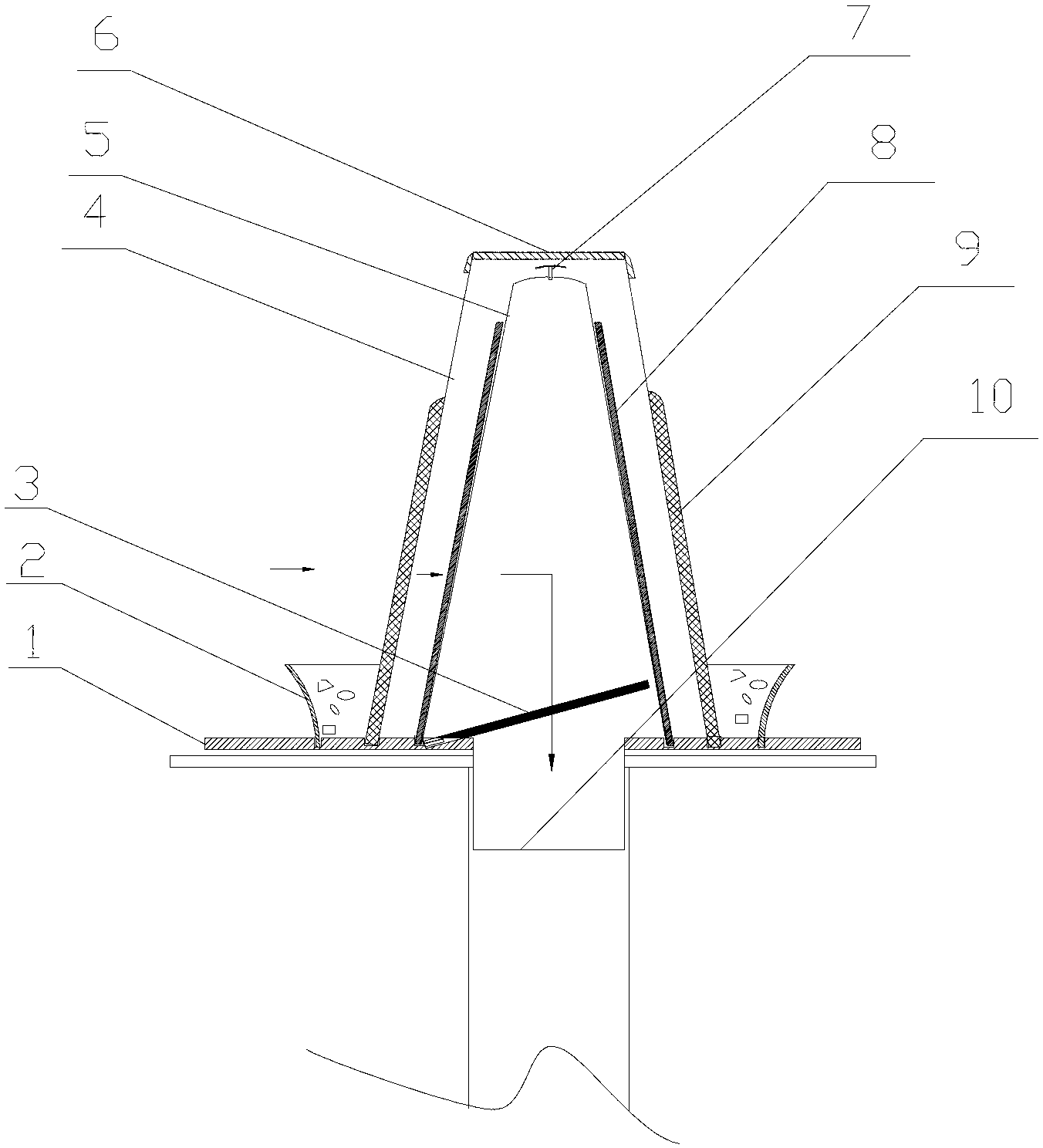

1.一种用于处理含油废水的地漏前置拦截装置，包括主体，支撑底座(1)，其特征在于：所述的主体由内部皆为空腔的内主体(5)及外主体(4)构成，内主体(5)及外主体(4)皆为上小下大的锥台体型，内主体(5)置于外主体(4)内部，内主体(5)及外主体(4)底部插于支撑底座(1)的凹槽内，内主体(5)及外主体(4)间有环形空腔;内主体(5)外部包有吸油布(8)，外主体(4)外部围有过滤网(9);支撑底座(1)中心处开有圆孔，圆孔一侧边缘处活动连接盖板(3);外主体(4)外部的支撑底座(1)上插装有收集槽(2);收集槽(2)的高度与外主体(4)高度比为1:8;外主体(4)顶部盖有顶盖(6)。
2.根据权利要求1所述的用于处理含油废水的地漏前置拦截装置，其特征在于：所述的吸油布(8)高度大于过滤网(9)的高度。
3.根据权利要求1所述的用于处理含油废水的地漏前置拦截装置，其特征在于：所述的内主体(5)顶部固定有提手(7)。
说明书
用于处理含油废水的地漏前置拦截装置
技术领域
本实用新型涉及石油化工领域中一种地漏处置装置，特别是一种用于处理含油废水的地漏前置拦截装置。
背景技术
石油化工生产过程中，会产生大量的含油废水。产生的含油废水一般都通过地漏排入地下进入地下水。含油废水的危害主要表现在对生态系统、植物、土壤、水体的严重影响。含油废水，特别是可浮油，排入水体后将在水面上产生油膜，阻碍大气中的氧向水体转移，使水生生物处于严重缺氧状态而死亡。含油废水排人城市沟道，对沟道、附属设备及城市污水 处理厂也会造成不良影响。严重影响生态环境，危害人体健康。
发明内容
本实用新型所要解决的技术问题是克服背景技术中存在的含油废水由地漏直接排入地下造成地下水污染危害人体健康的问题，而提供一种用于处理含油废水的地漏前置拦截装置，该用于处理含油废水的地漏前置拦截装置能够拦截污物污油进入地下水，减少对环境的污染和破坏。
本实用新型解决其问题可通过如下技术方案来达到：该用于处理含油废水的地漏前置拦截装置，包括主体、支撑底座，所述的主体由内部皆为空腔的内主体及外主体构成，内主体及外主体皆为上小下大的锥台体型，内主体置于外主体内部，内主体及外主体底部插于支撑底座的凹槽内，内主体及外主体间有环形空腔;内主体外部包有吸油布，外主体外部围有过滤网;支撑底座中心处开有圆孔，圆孔一侧边缘处活动连接盖板;外主体外部的支撑底座上插装有收集槽;收集槽的高度与外主体高度比为1:8;外主体顶部盖有顶盖。
本实用新型与上述背景技术相比较可具有如下有益效果：该用于处理含油废水的地漏前置拦截装置由于采用上述结构，含油污水流经过滤网时能有效地拦截焊渣、污屑和污泥等，拦截物落入下部收集槽内易于清理;污油流过过滤网经吸油布后油会留存在吸油布上，定期清理吸油布就达到清除污油的目的了，支撑底座上连接有盖板，用于处理完废水后盖住地漏口防止废气臭气返味。使用方便，省时省力，有利的保护了生态环境。
