申请日2018.02.05
公开(公告)日2018.12.28
IPC分类号B02C4/02; B02C4/42; C02F11/12; C02F103/28
摘要
本实用新型公开了一种高效的污泥干燥研磨装置，包括箱体，所述箱体的上表面卡接有进料口，所述箱体内壁的上表面与干燥箱的上表面固定连接，所述干燥箱的上表面开设有第一通孔，所述第一通孔与进料口相连通，所述干燥箱的左侧面设置有透风网，所述干燥箱的下表面开设有第一出料口，所述第一出料口的下表面设置有挡板，所述挡板的右侧面与连接板的左侧面固定连接。该高效的污泥干燥研磨装置，通过干燥箱、干燥装置、驱动装置、第二齿轮、转轴、挤压轮和第三齿轮的相互配合，从而方便了工作人员的对污泥的加工，节省了污泥加工的时间，满足了生产的需要，降低了工作人员的工作强度，提高了工作人员的工作效率。
权利要求书

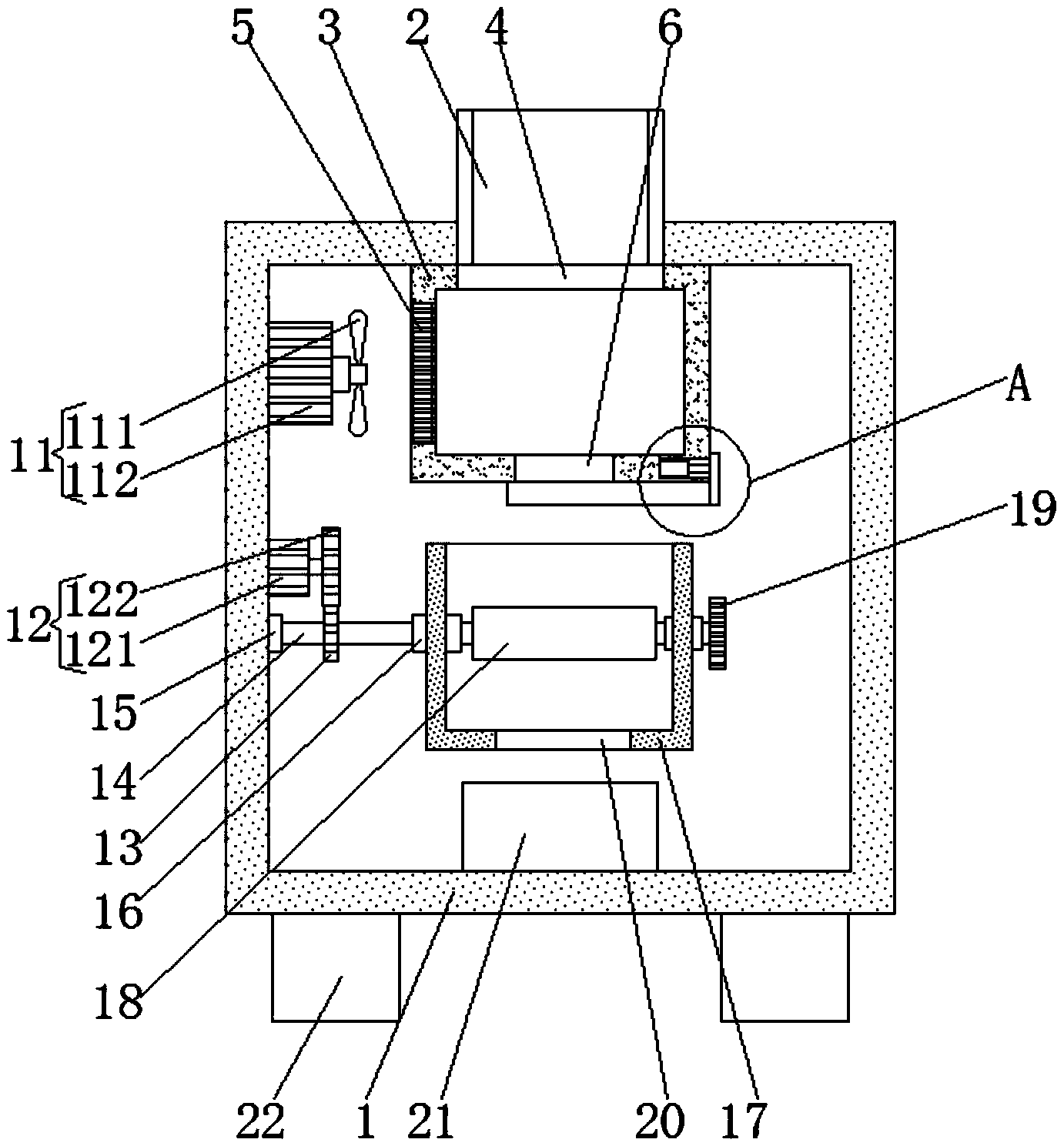

1.一种高效的污泥干燥研磨装置，包括箱体(1)，其特征在于：所述箱体(1)的上表面卡接有进料口(2)，所述箱体(1)内壁的上表面与干燥箱(3)的上表面固定连接，所述干燥箱(3)的上表面开设有第一通孔(4)，所述第一通孔(4)与进料口(2)相连通，所述干燥箱(3)的左侧面设置有透风网(5)，所述干燥箱(3)的下表面开设有第一出料口(6)，所述第一出料口(6)的下表面设置有挡板(7)，所述挡板(7)的右侧面与连接板(8)的左侧面固定连接，所述连接板(8)的左侧面通过电动推杆(9)与凹槽(10)内壁的左侧面固定连接，所述凹槽(10)开设在干燥箱(3)的右侧面;
所述箱体(1)内壁的左侧面与干燥装置(11)的左侧面固定连接，所述箱体(1)的正面与背面分别与研磨箱(17)的背面与正面固定连接，所述研磨箱(17)的两侧面均卡接有两个第二轴承(16)，且四个第二轴承(16)内分别套接有两个转轴(14)，并且两个转轴(14)的外表面分别卡接有两个挤压轮(18)，且两个转轴(14)的右端分别与两个第三齿轮(19)的左侧面固定连接，且两个第三齿轮(19)啮合，并且位于前方的转轴(14)的外表面套接有第一轴承(15)，所述第一轴承(15)卡接在箱体(1)内壁的左侧面，所述转轴(14)的外表面卡接有第二齿轮(13)，所述第二齿轮(13)与驱动装置(12)啮合，所述驱动装置(12)的左侧面与箱体(1)内壁的左侧面固定连接，所述研磨箱(17)的下表面开设有第二出料口(20);
所述箱体(1)内壁的下表面与出料箱(21)的下表面搭接，所述箱体(1)与出料箱(21)的相对位置开设有第二通孔(23)。
2.根据权利要求1所述的一种高效的污泥干燥研磨装置，其特征在于：所述干燥装置(11)包括第一电机(112)，所述第一电机(112)的型号为Y80M1-2，所述第一电机(112)机身的左侧面与箱体(1)内壁的左侧面固定连接，所述第一电机(112)输出轴的右端与扇叶(111)的左侧面固定连接。
3.根据权利要求1所述的一种高效的污泥干燥研磨装置，其特征在于：所述驱动装置(12)包括第二电机(121)，所述第二电机(121)的型号为Y160M1-2，所述第二电机(121)机身的左侧面与箱体(1)内壁的左侧面固定连接，所述第二电机(121)输出轴的右端与第一齿轮(122)的左侧面固定连接，所述第一齿轮(122)与第二齿轮(13)啮合。
4.根据权利要求1所述的一种高效的污泥干燥研磨装置，其特征在于：所述箱体(1)的正面与电源(24)的背面固定连接，所述电源(24)的正面与开关(25)的背面固定连接。
5.根据权利要求4所述的一种高效的污泥干燥研磨装置，其特征在于：所述电源(24)的输出端与开关(25)的输入端电连接，所述开关(25)的输出端分别与第一电机(112)、第二电机(121)和电动推杆(9)的输入端电连接。
6.根据权利要求1所述的一种高效的污泥干燥研磨装置，其特征在于：所述箱体(1)的下表面分别设置有四个支撑腿(22)，且四个支撑腿(22)分别位于箱体(1)下表面的四角处。
说明书
一种高效的污泥干燥研磨装置
技术领域
本实用新型涉及造纸污泥资源化利用技术领域，具体为一种高效的污泥干燥研磨装置。
背景技术
为了寻求造纸污泥资源化利用的新途径，国内外学者对造纸污泥的特性进行了系统的研究，取得如下共识：造纸污泥具有制备水煤浆所需要的生物表面活性(主要来源于造纸污泥中微生物生命代谢过程中产生的胞外聚合物) 造纸污泥富含有机物质，因而具有热值，干基造纸污泥热值约为6～20MJ/kg，几乎是煤热值的1/3。污泥作为能源利用时与煤在许多方面具有相似性，均为组成复杂、并随空间和时间变化很大的固体含能物质。
现有的造纸污泥在作为水煤浆的稳定剂使用之前，多需要工作人员手动的对造纸污泥进行干燥，然后将干燥完成后的造纸污泥粉碎研磨成颗粒后，再进行使用，当需要的稳定剂过多时，手动的干燥和研磨就非常的浪费时间，而且无法满足生产的需要，从而提高了工作人员的工作强度，降低了工作人员的工作效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种高效的污泥干燥研磨装置，解决了现有的造纸污泥在作为水煤浆的稳定剂使用之前，多需要工作人员手动的对造纸污泥进行干燥，然后将干燥完成后的造纸污泥粉碎研磨成颗粒后，再进行使用，当需要的稳定剂过多时，手动的干燥和研磨就非常的浪费时间，而且无法满足生产的需要，从而提高了工作人员的工作强度，降低了工作人员的工作效率的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种高效的污泥干燥研磨装置，包括箱体，所述箱体的上表面卡接有进料口，所述箱体内壁的上表面与干燥箱的上表面固定连接，所述干燥箱的上表面开设有第一通孔，所述第一通孔与进料口相连通，所述干燥箱的左侧面设置有透风网，所述干燥箱的下表面开设有第一出料口，所述第一出料口的下表面设置有挡板，所述挡板的右侧面与连接板的左侧面固定连接，所述连接板的左侧面通过电动推杆与凹槽内壁的左侧面固定连接，所述凹槽开设在干燥箱的右侧面。
所述箱体内壁的左侧面与干燥装置的左侧面固定连接，所述箱体的正面与背面分别与研磨箱的背面与正面固定连接，所述研磨箱的两侧面均卡接有两个第二轴承，且四个第二轴承内分别套接有两个转轴，并且两个转轴的外表面分别卡接有两个挤压轮，且两个转轴的右端分别与两个第三齿轮的左侧面固定连接，且两个第三齿轮啮合，并且位于前方的转轴的外表面套接有第一轴承，所述第一轴承卡接在箱体内壁的左侧面，所述转轴的外表面卡接有第二齿轮，所述第二齿轮与驱动装置啮合，所述驱动装置的左侧面与箱体内壁的左侧面固定连接，所述研磨箱的下表面开设有第二出料口。
所述箱体内壁的下表面与出料箱的下表面搭接，所述箱体与出料箱的相对位置开设有第二通孔。
优选的，所述干燥装置包括第一电机，所述第一电机的型号为Y80M1-2，所述第一电机机身的左侧面与箱体内壁的左侧面固定连接，所述第一电机输出轴的右端与扇叶的左侧面固定连接。
优选的，所述驱动装置包括第二电机，所述第二电机的型号为Y160M1-2，所述第二电机机身的左侧面与箱体内壁的左侧面固定连接，所述第二电机输出轴的右端与第一齿轮的左侧面固定连接，所述第一齿轮与第二齿轮啮合。
优选的，所述箱体的正面与电源的背面固定连接，所述电源的正面与开关的背面固定连接。
优选的，所述电源的输出端与开关的输入端电连接，所述开关的输出端分别与第一电机、第二电机和电动推杆的输入端电连接。
优选的，所述箱体的下表面分别设置有四个支撑腿，且四个支撑腿分别位于箱体下表面的四角处。
(三)有益效果
本实用新型提供了一种高效的污泥干燥研磨装置，具备以下有益效果：
(1)、该高效的污泥干燥研磨装置，通过干燥箱、干燥装置、驱动装置、第二齿轮、转轴、挤压轮和第三齿轮的相互配合，第一电机转动带动扇叶转动，扇叶转动吹风通过透风网向干燥箱内的污泥进行吹风干燥，干燥完成后的污泥通过第一出料口掉入挤压轮，第二电机转动带动第一齿轮转动，第一齿轮转动带动第二齿轮转动，第二齿轮带动位于前方的转轴在第一轴承和第二轴承内转动，前方的转轴带动前方的第三齿轮转动，前方的第三齿轮带动后方的第三齿轮转动，后方的第三齿轮带动位于后方的转轴转动，两个转轴同时转动带动挤压轮挤压从干燥箱掉入的污泥，从而将污泥挤压研磨成微粒，挤压完成的微粒掉入出料箱中，从而方便了工作人员的对污泥的加工，节省了污泥加工的时间，满足了生产的需要，降低了工作人员的工作强度，提高了工作人员的工作效率。
(2)、该高效的污泥干燥研磨装置，通过设置电动推杆、连接板、挡板和凹槽，电动推杆工作带动连接板向右移动，连接板带动挡板向右移动，挡板向右移动漏出第一出料口，从而使得当需要干燥的污泥过多时，可以通过操作电动推杆来控制污泥停留在干燥箱中的时间，从而保证了干燥的效果，从而方便了工作人员的工作。
(3)、该高效的污泥干燥研磨装置，通过设置第二通孔，从而方便了工作人员将箱体内的出料箱抽出，从而方便了工作人员取料，提高了生产的效率，且本实用新型结构紧凑，设计合理，实用性强。
