申请日2018.04.11
公开(公告)日2019.02.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种可在线实时清洁的污水处理设备，涉及污水设备技术领域，沉淀池内设有挡墙，挡墙将沉淀池分割成两个对称的子池体，两个子池体内均放置有堆料盘，还包括支架，支架上设有轨道，轨道内安装有两个可移动的电动滑块，每个电动滑块上均固定有一个电动卷轴，电动卷轴上缠绕有绳索，每一侧的电动卷轴上的绳索的末端均可拆卸的固定在同一侧的堆料盘上。本实用新型中，沉淀池采用双工位设计，使沉淀池的清理不会影响到整个污水处理设备的运行，提高设备的使用效率，加大污水处理能力，也能够非常便捷的将沉淀池内堆料盘取出或者放入，实现对堆料盘的快速清理。
权利要求书
1.一种可在线实时清洁的污水处理设备，其特征在于：从前往后依次设有沉淀池、净化池、精滤池、消毒池及缓冲池，沉淀池内设有挡墙，挡墙将沉淀池分割成两个对称的子池体，进水泵的出水口处设有三通管，三通管的两个出水口分别朝向两个子池体，两个子池体均通过水阀一连接至净化池，两个子池体内均放置有堆料盘，净化池通过供水泵连接至精滤池，精滤池通过水阀二连接至消毒池，消毒池通过溢流墙二连接至缓冲池，还包括支架，支架布置在两个子池体的上方，支架上设有轨道，轨道内安装有两个可移动的电动滑块，每个电动滑块上均固定有一个电动卷轴，电动卷轴上缠绕有绳索，每一侧的电动卷轴上的绳索的末端均可拆卸的固定在同一侧的堆料盘上。
2.根据权利要求1所述的可在线实时清洁的污水处理设备，其特征在于：两个所述子池体之间设有排水泵，排水泵的两个入口分别位于两个子池体内。
3.根据权利要求1所述的可在线实时清洁的污水处理设备，其特征在于：所述子池体内还设有稳流桶，稳流桶位于进水泵的出水口的下方。
4.根据权利要求1所述的可在线实时清洁的污水处理设备，其特征在于：所述水阀一位于子池体的侧壁的中部。
5.根据权利要求1所述的可在线实时清洁的污水处理设备，其特征在于：所述净化池包括净化池一和净化池二，净化池一内设有填料层，填料层内放置有活性污泥，净化池一与净化池二之间设有溢流墙一，净化池二中设有陶粒层，陶粒层放置有生物菌。
6.根据权利要求1所述的可在线实时清洁的污水处理设备，其特征在于：所述供水泵的入口位于净化池二的底部，供水泵的出水口位于精滤池的顶部。
7.根据权利要求1所述的可在线实时清洁的污水处理设备，其特征在于：所述消毒池内设有至少一组紫外线消毒器。
8.根据权利要求1所述的可在线实时清洁的污水处理设备，其特征在于：所述精滤池内设有复合过滤机构，复合过滤机构从上往下依次设有粗砂滤层、第一滤板、细砂滤层、第二滤板、超细砂滤层和第三滤板。
说明书
一种可在线实时清洁的污水处理设备
技术领域
本实用新型涉及污水设备技术领域，具体的说是一种可在线实时清洁的污水处理设备。
背景技术
目前，有些房屋、低层建筑、别墅、旅游区等污水排放相对分散的地区仍缺乏污水接收处理系统，主要原因是建设污水处理站成本及污水处理设备维护运行费用均较高，另外，铺设长距离的市政管道施工较难、费用较高。
但是不经过处理的污水直接排放将会造成环境污染，不符合现在日益严厉的环保要求。
经检索，中国实用新型专利，申请号：CN201320456460.6，公开了一种污水处理设备，包括化粪池，所述化粪池与厌氧消化池相互连通，所述厌氧消化池内设有弹性填料层，所述厌氧消化池与生物滤池相连通，所述生物滤池内设有陶粒层，所述生物滤池与砂滤池相连通，所述砂滤池内由高到低依次设有第一砂滤层、第一滤板、第二砂滤层、第二滤板、第三砂滤层和第三滤板，所述砂滤池与清水池相连通，所述清水池设有出水管，所述出水管上设有用于消菌杀毒的紫外线消毒器。设备结构简单、建设成本低，污水处理效果稳定，出水水质好，操作简单，易于管理，运行费用低，适合在污水排放相对分散的地区使用。
由于污水中绝大部分的污物堆积在化粪池中，所以化粪池的清理周期远远短于其他处理池，而该方案中，当需要清理化粪池时，只能将整个设备停止运转，待化粪池清理干净后，再重新开启设备，这就影响了整个设备的使用效率，降低了设备的处理能力。
发明内容
根据以上现有技术的不足，本实用新型提出了一种高效污水处理设备，致力于解决前述背景技术中的技术问题之一。
本实用新型解决其技术问题采用以下技术方案来实现：

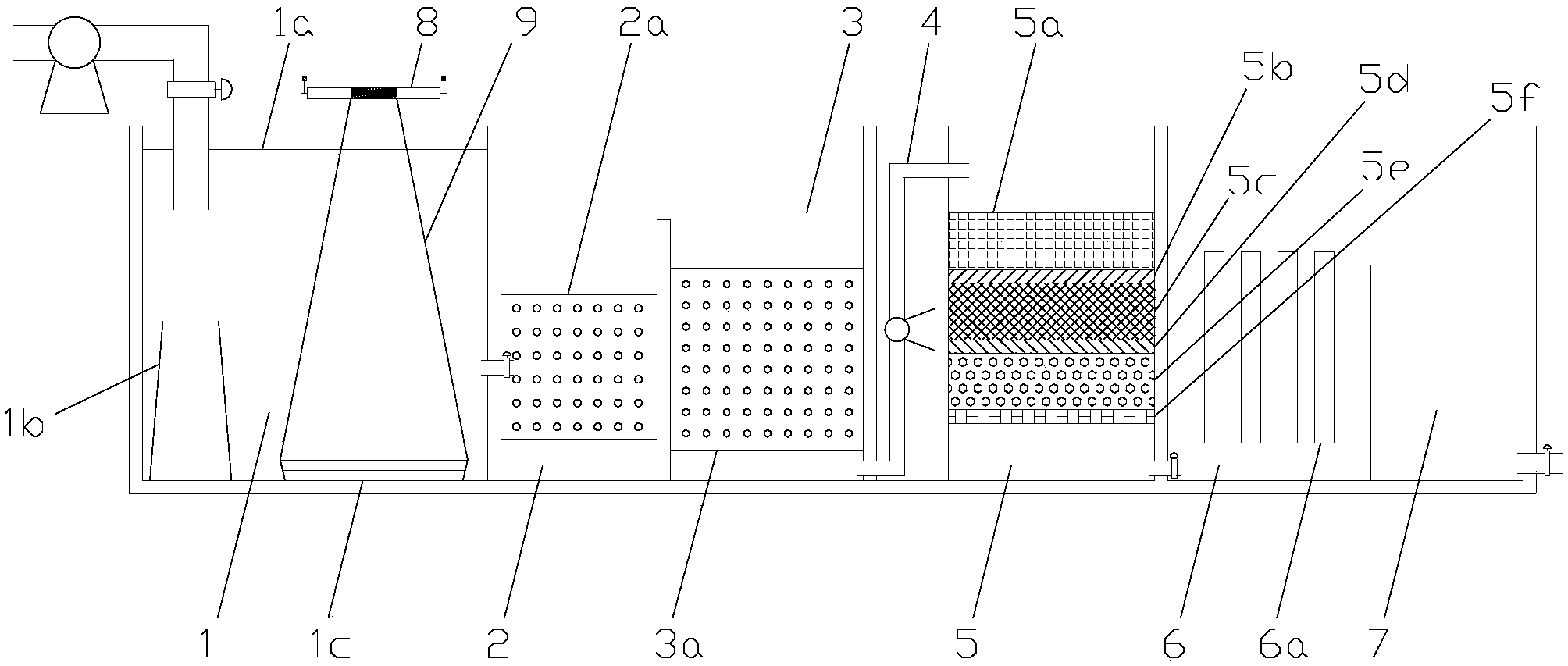

一种可在线实时清洁的污水处理设备，从前往后依次设有沉淀池、净化池、精滤池、消毒池及缓冲池，沉淀池内设有挡墙，挡墙将沉淀池分割成两个对称的子池体，进水泵的出水口处设有三通管，三通管的两个出水口分别朝向两个子池体，两个子池体均通过水阀一连接至净化池，两个子池体内均放置有堆料盘，净化池通过供水泵连接至精滤池，精滤池通过水阀二连接至消毒池，消毒池通过溢流墙二连接至缓冲池，还包括支架，支架布置在两个子池体的上方，支架上设有轨道，轨道内安装有两个可移动的电动滑块，每个电动滑块上均固定有一个电动卷轴，电动卷轴上缠绕有绳索，每一侧的电动卷轴上的绳索的末端均可拆卸的固定在同一侧的堆料盘上。
作为本实用新型的进一步的改进，两个所述子池体之间设有排水泵，排水泵的两个入口分别位于两个子池体内。
作为本实用新型的进一步的改进，所述子池体内还设有稳流桶，稳流桶位于进水泵的出水口的下方。
作为本实用新型的进一步的改进，所述水阀一位于子池体的侧壁的中部。
作为本实用新型的进一步的改进，所述净化池包括净化池一和净化池二，净化池一内设有填料层，填料层内放置有活性污泥，净化池一与净化池二之间设有溢流墙一，净化池二中设有陶粒层，陶粒层放置有生物菌。
作为本实用新型的进一步的改进，所述供水泵的入口位于净化池二的底部，供水泵的出水口位于精滤池的顶部。
作为本实用新型的进一步的改进，所述消毒池内设有至少一组紫外线消毒器。
作为本实用新型的进一步的改进，所述精滤池内设有复合过滤机构，复合过滤机构从上往下依次设有粗砂滤层、第一滤板、细砂滤层、第二滤板、超细砂滤层和第三滤板。
本实用新型的有益效果是：
本实用新型中，沉淀池采用双工位设计，使沉淀池的清理不会影响到整个污水处理设备的运行，提高设备的使用效率，加大污水处理能力，稳流桶的设计可以加快沉淀池的沉淀速度，另外，通过支架上电动滑块与电动卷轴的设计，能够非常便捷的将沉淀池内堆料盘取出或者放入，实现对堆料盘的快速清理。
