申请日2019.01.02
公开(公告)日2019.04.05
IPC分类号C02F9/14; C05F7/00; C02F11/14; C02F11/121
摘要
本发明公开了一种市政污水处理厂用处理管网及其使用方法,包括一级过滤系统、二级过滤系统、污水源和雨水源,所述一级过滤系统和二级过滤系统之间通过管道连接,所述一级过滤系统包括水力筛、处理池、粗格栅、中格栅和细格栅,所述二级过滤系统包括格栅组、沉砂池、初级沉淀池、曝气池、二次沉淀池、接触池,所述污水源通过管道依次与与一级过滤系统和二级过滤系统相连接,所述雨水源通过输送总管和输送分管依次与一级过滤系统和排放管相连接。该市政污水处理厂用处理管网及其使用方法的雨水源与污水源通过管道与两个一级过滤系统连接,使得雨水和污水之间互不干扰,且雨水经过一级过滤系统后,直接排出,不需要和污水混在一起经过多次处理。
权利要求书

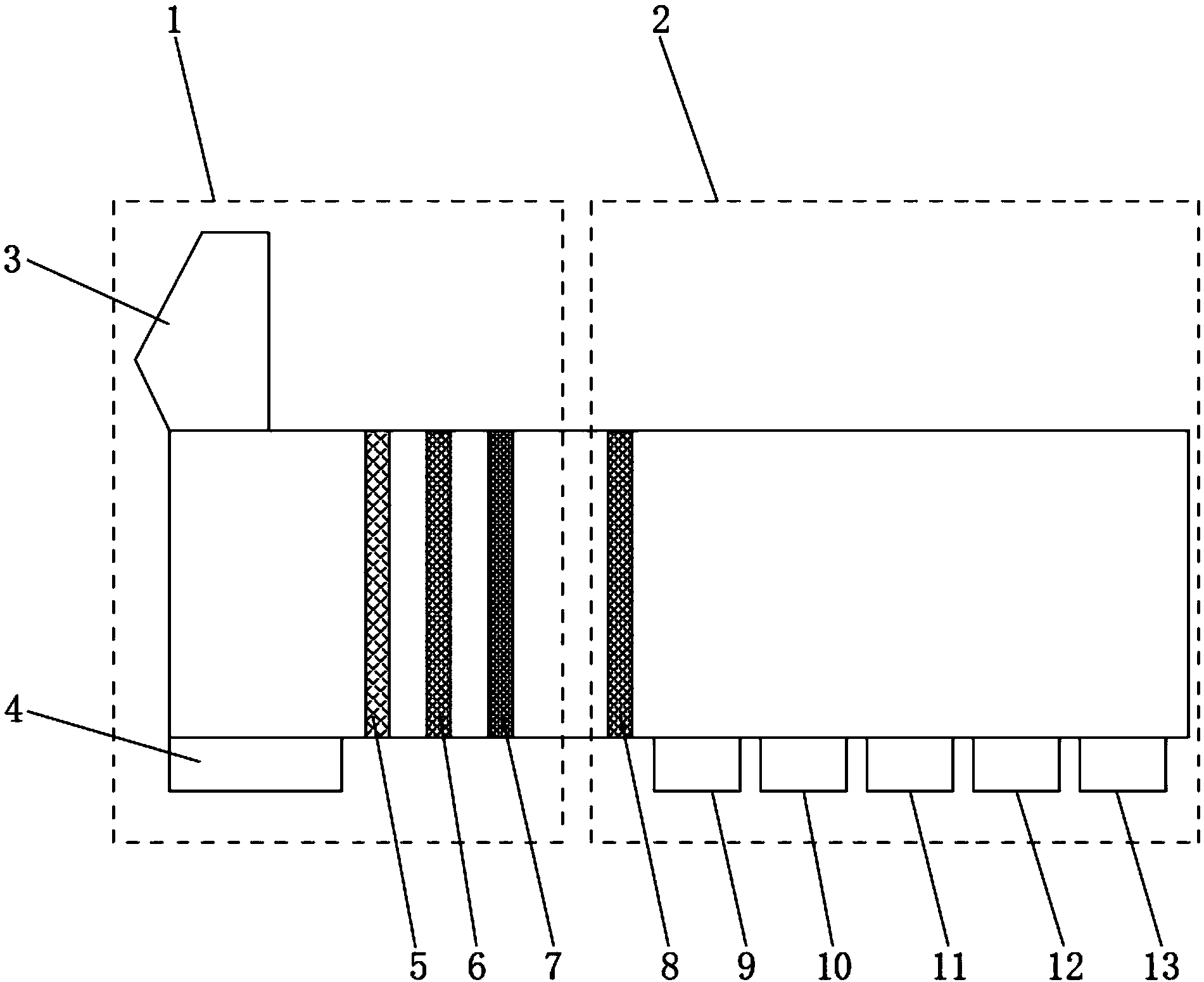

1.一种市政污水处理厂用处理管网及其使用方法,包括一级过滤系统(1)、二级过滤系统(2)、污水源(14)、雨水源(15)、排放管(16)、输送总管(17)和输送分管(18),其特征在于:所述一级过滤系统(1)和二级过滤系统(2)之间通过管道连接,所述一级过滤系统(1)包括水力筛(3)、处理池(4)、粗格栅(5)、中格栅(6)和细格栅(7),所述二级过滤系统(2)包括格栅组(8)、沉砂池(9)、初级沉淀池(10)、曝气池(11)、二次沉淀池(12)、接触池(13),所述污水源(14)通过管道依次与与一级过滤系统(1)和二级过滤系统(2)相连接,所述雨水源(15)通过输送总管(17)和输送分管(18)依次与一级过滤系统(1)和排放管(16)相连接。
2.根据权利要求1所述的一种市政污水处理厂用处理管网及其使用方法,其特征在于:所述一级过滤系统(1)设置有两个,且两个所述一级过滤系统(1)分别与污水源(14)和雨水源(15)相连接。
3.根据权利要求1所述的一种市政污水 处理厂用处理管网及其使用方法,其特征在于:所述处理池(4)包括沉砂池、沉淀池和隔油池。
4.根据权利要求1所述的一种市政污水处理厂用处理管网及其使用方法,其特征在于:所述初级沉淀池(10)和二次沉淀池(12)内设置有污泥处理装置。
5.根据权利要求1所述的一种市政污水处理厂用处理管网及其使用方法,其特征在于:所述接触池(13)经过彻底消毒。
6.根据权利要求1所述的一种市政污水处理厂用处理管网及其使用方法,其特征在于:所述输送分管(18)设置有若干个,且若干个所述输送分管(18)两端分别与输送总管(17)和一级过滤系统(1)相连接,所述输送分管(18)上安装有数控阀门。
7.根据权利要求1所述的一种市政污水处理厂用处理管网及其使用方法,其特征在于,包括以下步骤:
A、一级过滤系统:采用物理处理方法,先利用水力筛达到固液分离目的,再利用粗格栅、中格栅、细格栅和处理池中的沉砂池、沉淀池和隔油池,去除污水中的固体悬浮物、浮油,初步调整pH值,减轻污水的腐化程度;
B、二级过滤系统:依靠生化处理为主要手段,首先将污水利用格栅过滤到沉砂池之中,接着传输到初级沉淀池,随后到曝气池,经过二次沉淀池,最后经过彻底消毒的接触池后排放出去;对于污泥的处理流程来说,首先需要对初级沉淀池中的新鲜污泥以及在二次沉淀池所排放出的剩余活性污泥做以处理,将这两种污泥经过浓缩之后,再一同放到预热装置或者是预热池中去,进行污泥的消化处理,接着经过二次浓缩,加药发生混凝反应之后再进到机械脱水机之中脱水,此时等待最后处理,既可以当作颗粒肥料,复合肥料也可以用作林肥,农肥和填埋等处理;
C、当雨季来临时,可以根据雨量多少,打开数控阀门,利用输送分管为输送总管分担部分输水压力,同时提高了输送效率,减少积水堵塞的情况。
说明书
一种市政污水处理厂用处理管网及其使用方法
技术领域
本发明涉及市政污水处理相关技术领域,具体为一种市政污水处理厂用处理管网及其使用方法。
背景技术
随着我国经济的不断发展及城市化进程的不断加快,市政污水管网建设越来越受到人们的重视。污水管网是市政排水系统及城市基础公共设施的一个重要组成部分,对于城市的排水和水处理起着非常重要的作用。
但是现今城市污水管网存在雨水、污水分流不彻底、混接的现象,而且,对于污水处理过程中的污泥,没有具体处理的方法。
发明内容
本发明的目的在于提供一种市政污水处理厂用处理管网及其使用方法,以解决现今城市污水管网存在雨水、污水分流不彻底、混接的现象,而且,对于污水处理过程中的污泥,没有具体处理的方法的问题。
为实现上述目的,本发明提供如下技术方案一种市政污水处理厂用处理管网及其使用方法,包括一级过滤系统、二级过滤系统、污水源、雨水源、排放管、输送总管和输送分管,所述一级过滤系统和二级过滤系统之间通过管道连接,所述一级过滤系统包括水力筛、处理池、粗格栅、中格栅和细格栅,所述二级过滤系统包括格栅组、沉砂池、初级沉淀池、曝气池、二次沉淀池、接触池,所述污水源通过管道依次与与一级过滤系统和二级过滤系统相连接,所述雨水源通过输送总管和输送分管依次与一级过滤系统和排放管相连接。
优选的,所述一级过滤系统设置有两个,且两个所述一级过滤系统分别与污水源和雨水源相连接。
优选的,所述处理池包括沉砂池、沉淀池和隔油池。
优选的,所述初级沉淀池和二次沉淀池内设置有污泥处理装置。
优选的,所述接触池经过彻底消毒。
优选的,所述输送分管设置有若干个,且若干个所述输送分管两端分别与输送总管和一级过滤系统相连接,所述输送分管上安装有数控阀门。
优选的,包括以下步骤:
A、一级过滤系统:采用物理处理方法,先利用水力筛达到固液分离目的,再利用粗格栅、中格栅、细格栅和处理池中的沉砂池、沉淀池和隔油池,去除污水中的固体悬浮物、浮油,初步调整pH值,减轻污水的腐化程度;
B、二级过滤系统:依靠生化处理为主要手段,首先将污水利用格栅过滤到沉砂池之中,接着传输到初级沉淀池,随后到曝气池,经过二次沉淀池,最后经过彻底消毒的接触池后排放出去;对于污泥的处理流程来说,首先需要对初级沉淀池中的新鲜污泥以及在二次沉淀池所排放出的剩余活性污泥做以处理,将这两种污泥经过浓缩之后,再一同放到预热装置或者是预热池中去,进行污泥的消化处理,接着经过二次浓缩,加药发生混凝反应之后再进到机械脱水机之中脱水,此时等待最后处理,既可以当作颗粒肥料,复合肥料也可以用作林肥,农肥和填埋等处理;
C、当雨季来临时,可以根据雨量多少,打开数控阀门,利用输送分管为输送总管分担部分输水压力,同时提高了输送效率,减少积水堵塞的情况。
与现有技术相比,本发明具有以下有益效果:该市政污水处理厂用处理管网及其使用方法的雨水源与污水源通过管道与两个一级过滤系统相连接,使得雨水和污水之间互不干扰,并且雨水经过一级过滤系统处理后,直接排出,不需要和污水混在一起经过多次处理,同时,雨水源输送分管设置有若干个,并且输送分管上安装有数控阀门,利用输送分管为输送总管分担部分输水压力,同时提高了输送效率,减少积水堵塞的情况,另外,初级沉淀池和二次沉淀池内设置有污泥处理装置,在处理方法的B阶段可以对污泥有效的处理,既处理了污泥,又使其可以二次利用,节约了资源。
