申请日2018.04.04
公开(公告)日2019.04.09
IPC分类号C02F1/00; B01D46/10; B01D53/04
摘要
本实用新型公开了一种防止气味散发的污水处理装置，涉及污水处理技术领域。该防止气味散发的污水处理装置，包括处理箱，所述处理箱顶部的一侧固定连接有第一引气管，所述处理箱顶部的另一侧固定连接有第二引气管，所述第一引气管远离处理箱的一端固定连接有气泵，所述气泵远离第一引气管的的一端固定连接有输气管，所述输气管顶部和底部的中部对称开设有第一开口。该防止气味散发的污水处理装置，可以达到循环过滤处理箱内空气的效果，对污水中难闻的气味和有害气体进行吸收，为工作人员的健康提供保障，解决了现有技术没有一种很好的污水处理装置可以对污水的气味进行吸收，从而无法对工作人员的健康提供保障的问题。
权利要求书

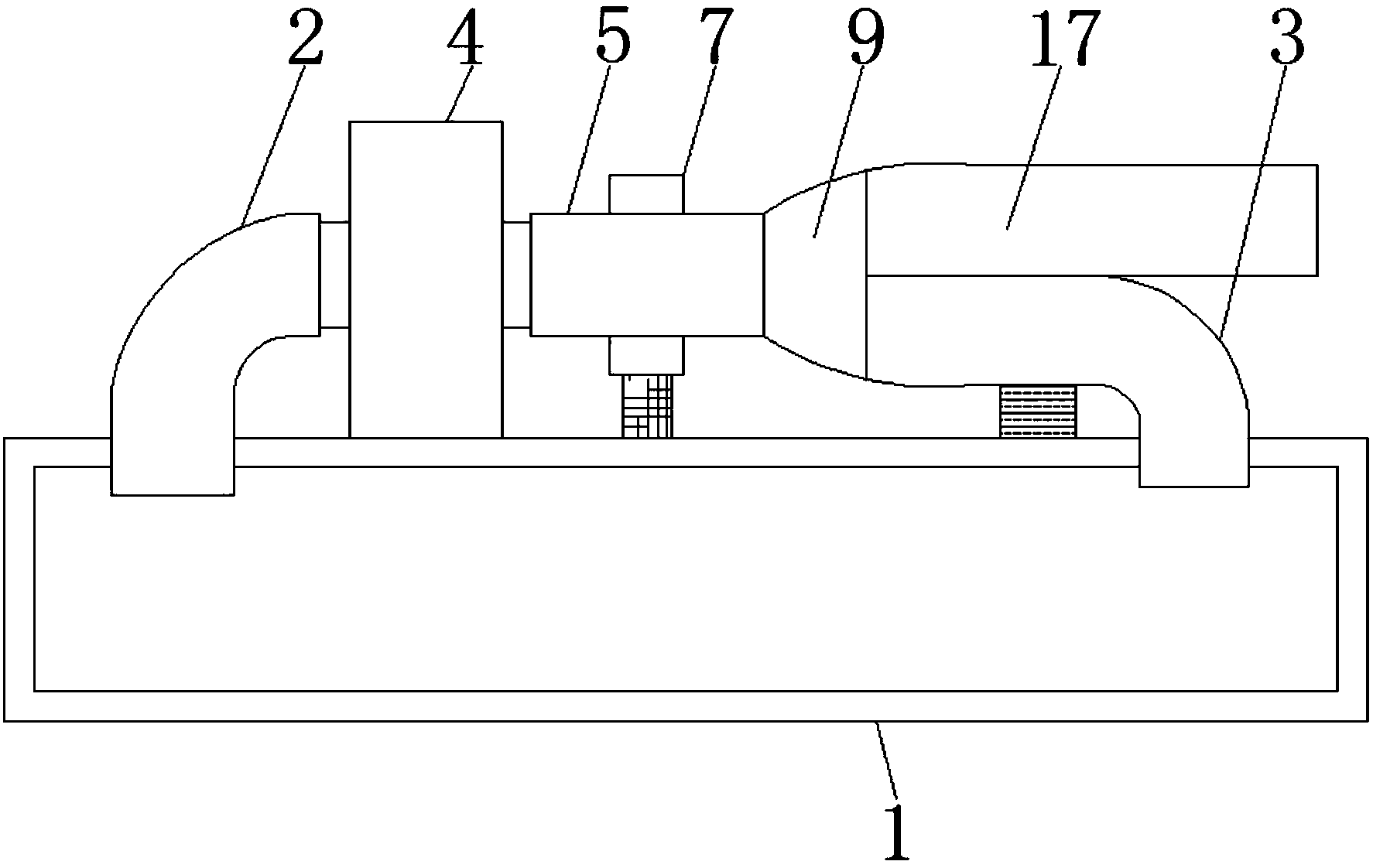

1.一种防止气味散发的污水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)顶部的一侧固定连接有第一引气管(2)，所述处理箱(1)顶部的另一侧固定连接有第二引气管(3)，所述第一引气管(2)远离处理箱(1)的一端固定连接有气泵(4)，所述气泵(4)远离第一引气管(2)的一端固定连接有输气管(5)，所述输气管(5)顶部和底部的中部对称开设有第一开口，第一开口处固定连接有第一限位块(6)，所述输气管(5)中部的顶部设置有过滤板(7)，所述过滤板(7)的中部设置有吸附棉(8);
所述输气管(5)远离气泵(4)的一端固定连接有分流管(9)，所述分流管(9)内壁顶部和底部的中部对称开设有密封槽(10)，所述分流管(9)内腔的中部固定连接有密封盒(11)，所述密封盒(11)顶部和底部的中部对称开设有第二开口，第二开口处固定连接有第二限位块(12)，所述密封盒(11)内壁一侧面的正中固定连接有电动机(13)，所述电动机(13)输出轴的末端固定连接有齿轮(14)，所述密封盒(11)的顶部设置有密封板(15)，所述密封板(15)靠近电动机(13)一侧面的正中开设有齿槽(16)，所述分流管(9)远离输气管(5)一侧面的顶部固定连接有出气管(17)。
2.根据权利要求1所述的一种防止气味散发的污水处理装置，其特征在于：所述第一引气管(2)的另一端贯穿处理箱(1)的顶部并延伸至处理箱(1)的内部，所述第二引气管(3)靠近处理箱(1)的一端贯穿处理箱(1)的顶部并延伸至处理箱(1)的内部，所述第二引气管(3)的另一端与分流管(9)一侧面的底部固定连接。
3.根据权利要求1所述的一种防止气味散发的污水处理装置，其特征在于：所述第一引气管(2)与气泵(4)的进气口相连通，所述输气管(5)与气泵(4)的出气口相连通。
4.根据权利要求1所述的一种防止气味散发的污水处理装置，其特征在于：所述过滤板(7)靠近输气管(5)的一端贯穿第一限位块(6)并延伸至输气管(5)底部的外部，所述过滤板(7)与第一限位块(6)相贴合，所述吸附棉(8)贯穿过滤板(7)的一侧面并延伸至过滤板(7)另一侧面的外部，所述吸附棉(8)与过滤板(7)固定连接。
5.根据权利要求1所述的一种防止气味散发的污水处理装置，其特征在于：所述密封盒(11)的一端设置在第二引气管(3)与输气管(5)连接处的正中，所述密封板(15)的两端分别契合两个密封槽(10)。
6.根据权利要求1所述的一种防止气味散发的污水处理装置，其特征在于：所述密封板(15)靠近密封盒(11)的一端贯穿第二限位块(12)并延伸至密封盒(11)底部的外部，所述密封板(15)与第二限位块(12)相贴合，所述齿轮(14)延伸至齿槽(16)的内部。
说明书
一种防止气味散发的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种防止气味散发的污水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商。都属于发展较快，需求状况良好的行业。
在污水处理过程中，污水会散发出难闻的气味，并携带有有毒气体，为工作人员的身体健康带来极大的影响，为目前市场上并没有一种很好的污水处理装置可以对污水的气味进行吸收，从而无法对工作人员的健康提供保障。
实用新型内容
针对现有技术的不足，本实用新型提供了一种防止气味散发的污水处理装置，解决了现有技术没有一种很好的污水处理装置可以对污水的气味进行吸收，从而无法对工作人员的健康提供保障的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种防止气味散发的污水处理装置，包括处理箱，所述处理箱顶部的一侧固定连接有第一引气管，所述处理箱顶部的另一侧固定连接有第二引气管，所述第一引气管远离处理箱的一端固定连接有气泵，所述气泵远离第一引气管的一端固定连接有输气管，所述输气管顶部和底部的中部对称开设有第一开口，第一开口处固定连接有第一限位块，所述输气管中部的顶部设置有过滤板，所述过滤板的中部设置有吸附棉。
所述输气管远离气泵的一端固定连接有分流管，所述分流管内壁顶部和底部的中部对称开设有密封槽，所述分流管内腔的中部固定连接有密封盒，所述密封盒顶部和底部的中部对称开设有第二开口，第二开口处固定连接有第二限位块，所述密封盒内壁一侧面的正中固定连接有电动机，所述电动机输出轴的末端固定连接有齿轮，所述密封盒的顶部设置有密封板，所述密封板靠近电动机一侧面的正中开设有齿槽，所述分流管远离输气管一侧面的顶部固定连接有出气管。
优选的，所述第一引气管的另一端贯穿处理箱的顶部并延伸至处理箱的内部，所述第二引气管靠近处理箱的一端贯穿处理箱的顶部并延伸至处理箱的内部，所述第二引气管的另一端与分流管一侧面的底部固定连接。
优选的，所述第一引气管与气泵的进气口相连通，所述输气管与气泵的出气口相连通。
优选的，所述过滤板靠近输气管的一端贯穿第一限位块并延伸至输气管底部的外部，所述过滤板与第一限位块相贴合，所述吸附棉贯穿过滤板的一侧面并延伸至过滤板另一侧面的外部，所述吸附棉与过滤板固定连接。
优选的，所述密封盒的一端设置在第二引气管与输气管连接处的正中，所述密封板的两端分别契合两个密封槽。
优选的，所述密封板靠近密封盒的一端贯穿第二限位块并延伸至密封盒底部的外部，所述密封板与第二限位块相贴合，所述齿轮延伸至齿槽的内部。
本实用新型提供了一种防止气味散发的污水处理装置。具备以下有益效果：
(1)、该防止气味散发的污水处理装置，通过设置的处理箱、第一引气管、第二引气管、气泵、输气管、过滤板、吸附棉、分流管、密封槽、密封盒、电动机、齿轮、密封板、齿槽、出气管的配合工作，达到循环过滤处理箱内空气的效果，对污水中难闻的气味和有害气体进行吸收，为工作人员的健康提供保障，解决了现有技术没有一种很好的污水处理装置可以对污水的气味进行吸收，从而无法对工作人员的健康提供保障的问题。
(2)、该防止气味散发的污水处理装置，通过设置的第一限位块，使过滤板与输气管连接稳定的同时拆卸方便，通过设置的第二限位块，为密封板的移动提供有力的支撑，并且防止密封板偏转，通过上述结构的配合，增强了该防止气味散发的污水处理装置的实用性。
