申请日2019.02.27
公开(公告)日2019.05.14
IPC分类号C02F1/52; C02F9/04; E03B1/04; E03C1/12
摘要
一种家庭用反渗透污水处理回用装置，目的是有效处理家庭生活污水并进行循环利用;本发明包括污水箱、中水箱和中水储水箱;污水箱为L型结构，中水箱一侧及底部由L型水箱怀抱，中水储水箱紧贴中水箱的另外一侧;L型水箱与中水箱之间、中水箱与中水储水箱之间均通过过滤膜相联通;L型水箱顶部设有进水口和絮凝剂添加器，絮凝剂添加器中放置有絮凝剂;L型水箱底部为垃圾箱，在垃圾箱上方设有垃圾过滤网;垃圾箱底部设有排污口;中水储水箱底部设有出水口;污水箱高的一侧上方设有溢流管，溢流管下端与排污管连通。
权利要求书
1.一种家庭用反渗透污水处理回用装置，其特征是包括污水箱、中水箱和中水储水箱;污水箱为L型结构，中水箱一侧及底部由L型水箱怀抱，中水储水箱紧贴中水箱的另外一侧;L型水箱与中水箱之间、中水箱与中水储水箱之间均通过过滤膜相联通;L型水箱顶部设有进水口和絮凝剂添加器，絮凝剂添加器中放置有絮凝剂;L型水箱底部为垃圾箱，在垃圾箱上方设有垃圾过滤网;垃圾箱底部设有排污口;中水储水箱底部设有出水口;污水箱高的一侧上方设有溢流管，溢流管下端与排污管连通。
2.如权利要求1所述的家庭用反渗透污水处理回用装置，其特征是垃圾箱底部为便于排污的锥形，在锥形底处设有排污口。
3.如权利要求1或2所述的家庭用反渗透污水处理回用装置，其特征是污水箱底部通过电磁阀与溢流管相连;污水箱顶部靠近溢流管处装有浮球开关及感应浮球，浮球开关控制安装在污水箱底部的电磁阀的通断。
4.如权利要求1或2所述的家庭用反渗透污水处理回用装置，其特征是中水箱与L型污水箱之间、中水储备箱与中水箱之间均设置有多层过滤膜，过滤膜均采用微滤膜MF。
说明书
一种家庭用反渗透污水 处理回用装置
技术领域
本发明属于家庭生活污水处理领域，具体涉及一种反渗透污水处理回用箱。
背景技术
废水及垃圾是人类日常生活和生产中产生的液体或固体废弃物，由于排出量大，成分复杂多样，且具有污染性、资源性和社会性，需要无害化、资源化、减量化和社会化处理，如不能妥善处理，就会污染环境，影响环境卫生，浪费资源，破坏生产生活安全和社会和谐。废水垃圾回收处理就是要把垃圾迅速清除，并进行无害化处理，最后加以合理的利用。中水回用技术是将小区居民生活废〔污〕水(沐浴、盥洗、洗衣、厨房、厕所)集中处理后，达到一定的标准回用于小区的绿化浇灌、车辆冲洗、道路冲洗、家庭坐便器冲洗等，从而达到节约用水的目的。目前，市场上缺少适合家庭用的废水分类回收处理设备，用来回收处理日常社会中大量产生的生活污水，并将处理后形成的中水再利用。
发明内容
本发明目的是克服上述已有技术所存在的不足，提供一种结构紧凑、便于安装使用、制造成本低、可有效处理家庭生活污水并进行循环利用的一种家庭用反渗透污水处理回用装置。

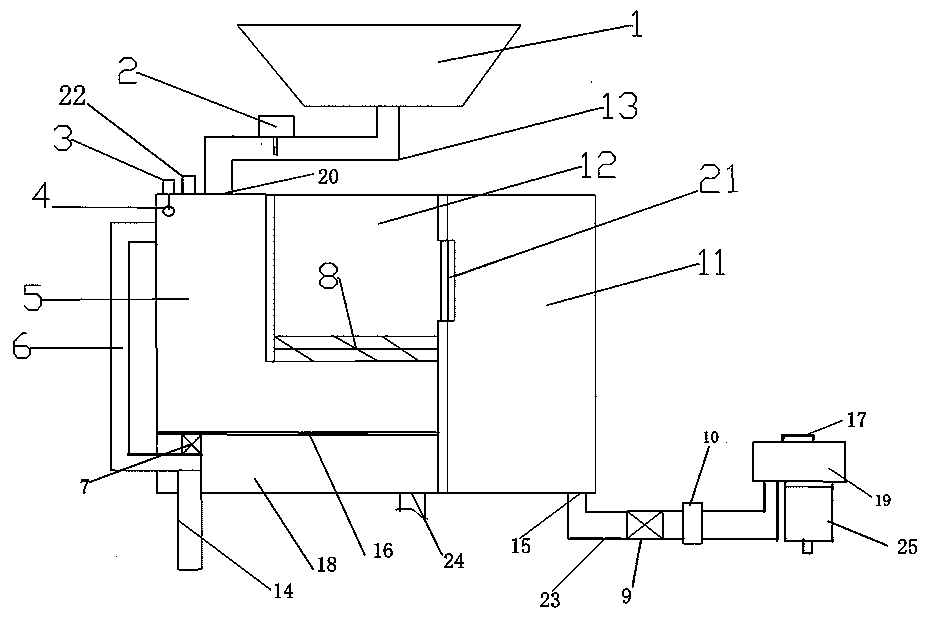

本发明装置包括污水箱、中水箱和中水储水箱;污水箱为L型结构，中水箱一侧及底部由L型水箱怀抱，中水储水箱紧贴中水箱的另外一侧; L型水箱与中水箱之间、中水箱与中水储水箱之间均通过过滤膜相联通。L型水箱顶部设有进水口和絮凝剂添加器，絮凝剂添加器中放置有絮凝剂，L型水箱底部为垃圾箱，在L型水箱(低的一侧)与垃圾箱之间设有垃圾过滤网，垃圾箱底部设有排污口，排污口下端与排污管连通;中水储水箱底部设有出水口。污水箱高的一侧设有溢流管，溢流管下端与排污管连通;溢流管在靠近污水箱底部处通过一个电磁阀与污水箱连通;污水箱顶部靠近溢流管处装有浮球开关及感应浮球，感应浮球与安装在污水箱上的浮球开关及连接，并位于浮球开关正下方。浮球开关控制安装在污水箱底部与溢流管连接的电磁阀，当污水箱中污水储量到达临界值时，推动感应浮球启动浮球开关，此时污水箱底部的电磁阀开启排出污水;或直接从污水箱上方溢流管口排出。
中水箱与L型污水箱之间、中水储备箱与中水箱之间均设置有多层过滤膜。为便于排污，垃圾箱底部为锥形，在锥形底处设有排污口。
污水箱运行时，通过水箱顶部絮凝剂添加器可将絮凝剂添加进污水箱中，经过絮凝剂除去或降低水中浊度或悬浮物，并产生大颗粒的凝聚体，凝聚体沉淀在底部的垃圾箱中，并通过垃圾箱底部的排污口排走。经过絮凝剂处理的污水再通过滤膜的过滤变为中水进入中水箱及中水储备箱，最后通过设在中水储备箱下端的出水口流出进行回收利用。
使用时，将污水箱顶部进水口通过上水管连接在家庭、宾馆或企业食堂使用的洗菜池、洗手池等水池底部，将中水储备箱下端的出水口通过下水管连接到坐便器水箱上，可将处理后的中水用来冲洗坐便器。
本发明适合在家庭或宾馆中安置使用，当家庭生活污水产生后，可经过收集处理变为中水，通过中水回用达到减少循环利用水资源的目的，也可以节约家庭开支。本装置将污水箱，中水箱和中水储水箱紧密结合在一起，结构紧凑，制造成本低，便于安装使用。
