申请日2018.05.31
公开(公告)日2019.04.23
IPC分类号C02F9/08
摘要
一种罐式生活污水处理设备，主要包括罐体，所述罐体从上至下依次分为预处理区、颗粒净化区、膜过滤区和储水区;所述预处理区和颗粒净化区之间设有第一隔板，颗粒净化区和膜过滤区之间设有第二隔板，膜过滤区和储水区之间设有第三隔板;结构简单，颗粒净化填料设置科学，占地面积小，净化效果好。
权利要求书

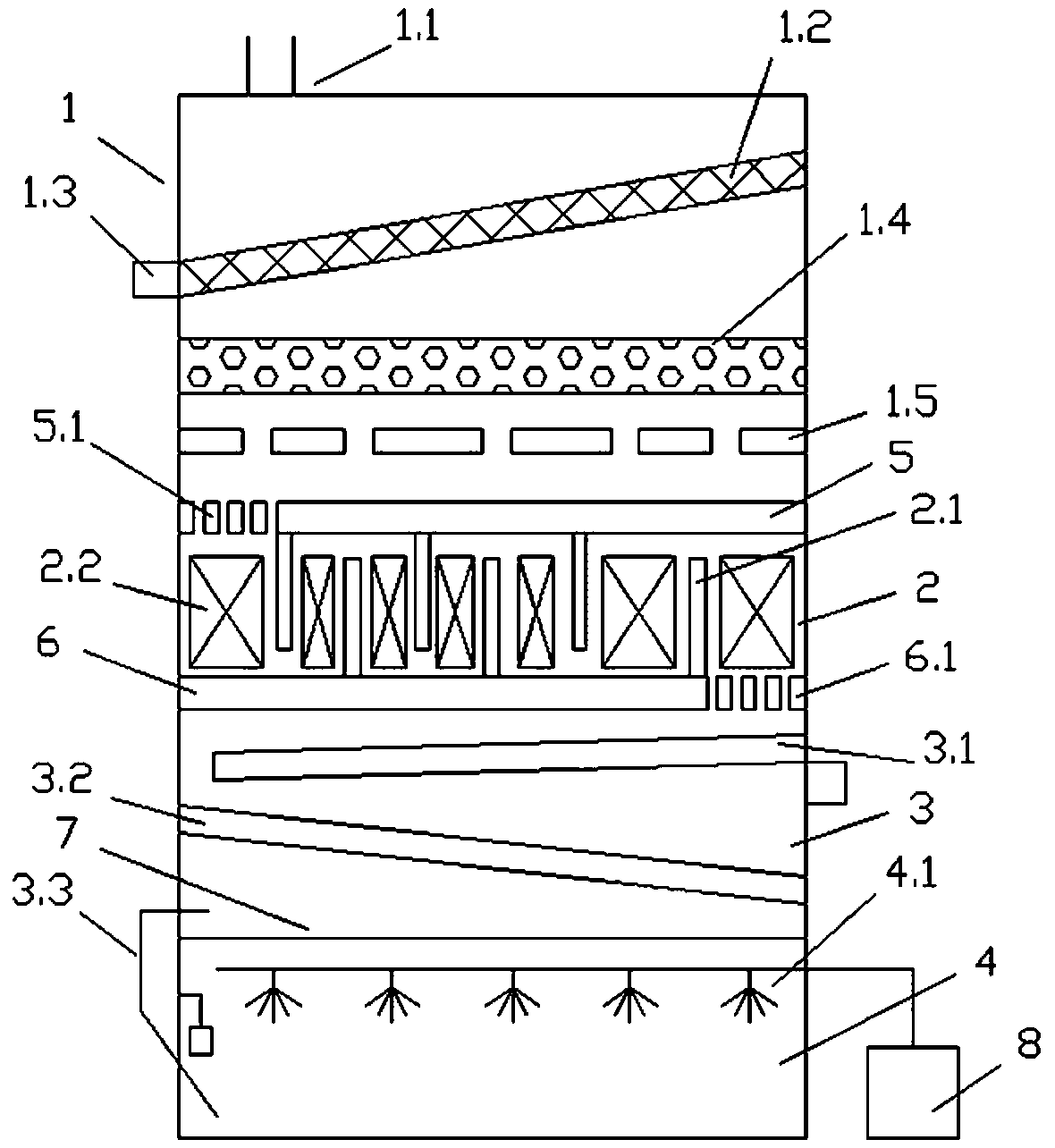

1.一种罐式生活污水处理设备，主要包括罐体，其特征在于：所述罐体从上至下依次分为预处理区、颗粒净化区、膜过滤区和储水区;所述预处理区和颗粒净化区之间设有第一隔板，颗粒净化区和膜过滤区之间设有第二隔板，膜过滤区和储水区之间设有第三隔板;所述预处理区顶部设有进水口，所述进水口下方倾斜设置格栅网，所述格栅网较低一端的侧壁上设有出渣口，所述格栅网下方设有过滤棉层，所述过滤棉层下方设有带孔疏水板;所述第一隔板左侧设有第一通孔区，所述颗粒净化区内纵向设有若干分隔板，所述分隔板从左至右交错与第一隔板和第二隔板连接，所述分隔板高度低于颗粒净化区高度，所述分隔板把颗粒净化区分割成S型水道，相邻两块分隔板之间设有颗粒净化填料，第一块分隔板与罐体左侧壁之间的颗粒净化填料宽度，与第一通孔区宽度相同或略大于第一通孔区的宽度，所述第二隔板的右侧设有第二通孔区，所述分隔板与罐体右侧壁之间的颗粒净化填料宽度，与第二通孔区宽度相同或略大于第二通孔区的宽度;所述膜过滤区上方倾斜设有导流板，所述导流板位于第二通孔区下方，所述导流板下方倾斜设有过滤膜片，所述过滤膜片的倾斜方向与导流板的倾斜方向相反，所述膜过滤区通过连通管与储水区连接，所述连通管一端位于膜过滤区底部，另一端伸至储水区底部，所述储水区顶部设有紫外线灯，所述紫外线灯与箱体外部的电源连接。
2.根据权利要求1所述一种罐式生活污水处理设备，其特征在于：所述膜过滤区侧壁设有人孔。
3.根据权利要求1所述一种罐式生活污水处理设备，其特征在于：所述储水区侧壁还设有液位检测仪。
4.根据权利要求1所述一种罐式生活污水处理设备，其特征在于：所述过滤膜片为纳滤、超滤、反渗透膜中的一种。
5.根据权利要求1所述一种罐式生活污水处理设备，其特征在于：所述颗粒净化区内的颗粒净化填料为活性炭、陶瓷、石英砂、沸石或麦饭石。
说明书
一种罐式生活污水处理设备
技术领域
本实用新型涉及生活污水处理领域，尤其涉及一种罐式生活污水处理设备。
背景技术
生活污水中含有大量污泥，油污，杂质细菌等，城市中生活污水可以通过排污管道排入污水处理厂进行处理，然而农村或偏远地区，由于污水处理厂少或其他原因，还存在着生活污水直接排放的情况，生活污水的直接排放严重的污染了环境。
目前市场上有许多一体化生活污水处理设备，而这些设备一般都是地埋式或卧式，此种结构的生活污水处理设备占地面积较大，并且目前市场上的生活污水处理设备中颗粒滤料层的设置一般都是从上至下，每一层滤料的高度比较低，污水与滤料的接触时间较短，影响污水的处理效果。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，提供结构简单，颗粒净化填料设置科学，占地面积小，净化效果好的一种罐式生活污水处理设备。
为实现本实用新型提供以下技术方案：一种罐式生活污水处理设备，主要包括罐体，所述罐体从上至下依次分为预处理区、颗粒净化区、膜过滤区和储水区;所述预处理区和颗粒净化区之间设有第一隔板，颗粒净化区和膜过滤区之间设有第二隔板，膜过滤区和储水区之间设有第三隔板;所述预处理区顶部设有进水口，所述进水口下方倾斜设置格栅网，所述格栅网较低一端的侧壁上设有出渣口，所述格栅网下方设有过滤棉层，所述过滤棉层下方设有带孔疏水板;所述第一隔板左侧设有第一通孔区，所述颗粒净化区内纵向设有若干分隔板，所述分隔板从左至右交错与第一隔板和第二隔板连接，所述分隔板高度低于颗粒净化区高度，所述分隔板把颗粒净化区分割成S型水道，相邻两块分隔板之间设有颗粒净化填料，第一块分隔板与罐体左侧壁之间的颗粒净化填料宽度，与第一通孔区宽度相同或略大于第一通孔区的宽度，所述第二隔板的右侧设有第二通孔区，所述分隔板与罐体右侧壁之间的颗粒净化填料宽度，与第二通孔区宽度相同或略大于第二通孔区的宽度;所述膜过滤区上方倾斜设有导流板，所述导流板位于第二通孔区下方，所述导流板下方倾斜设有过滤膜片，所述过滤膜片的倾斜方向与导流板的倾斜方向相反，所述膜过滤区通过连通管与储水区连接，所述连通管一端位于膜过滤区底部，另一端伸至储水区底部，所述储水区顶部设有紫外线灯，所述紫外线灯与箱体外部的电源连接。
作为优选，所述膜过滤区侧壁设有人孔。
作为优选，所述储水区侧壁还设有液位检测仪。
作为优选，所述过滤膜片为纳滤、超滤、反渗透膜中的一种。
作为优选，所述颗粒净化区内的颗粒净化填料为活性炭、陶瓷、石英砂、沸石或麦饭石。
本实用新型的有益之处：第一，格栅网下方设置过滤棉吸附油性物质，过滤棉下方设置疏水板，减缓污水流速;第二，将颗粒净化区分割成S型水道，并在分隔板与分隔板之间设置颗粒净化填料，颠覆了传统的填料层都是从上至下铺设的结构，加大了污水与颗粒净化填料的接触时间，污水净化效果更好;第三，使用纳滤、超滤、反渗透膜中的一种对污水进行更进一步的过滤，最后进入储水箱后，用紫外线灯经行消毒;第四本设备结构设计合理，污水从上至下通过重力作用在各个处理区中流动，有效的节约了能源。
