申请日2019.02.27
公开(公告)日2019.05.31
IPC分类号A47L11/29; A47L11/40
摘要
本发明涉及一种物资仓库用地面污水处理装置及其使用方法，使用一种物资仓库用地面污水处理装置，包括有两个平行设置的侧板。侧板的前端装设有清洗盒。侧板之间装设有平行设置的导向辊、挤压辊和驱动辊。导向辊、挤压辊和驱动辊上绕设有用于吸收污水的吸水带。侧板上还装设有挤压装置，挤压装置能将挤压辊压于驱动辊上，侧板之间装设有储水盒，储水盒位于驱动辊的下部。清洗盒包括有集水腔和喷水腔。集水腔的下端开口，开口的后侧装设有橡胶材质的柔性片，集水腔内装设有拨水轮,拨水轮能将地面上的污水拨入到集水腔中。喷水腔下端开设有喷水孔。其省时省力，吸水效率高，效果好。同时还公开了本装置的使用方法。
权利要求书
1.一种物资仓库用地面污水处理装置,其特征在于：
包括有两个平行设置的侧板(4)，
所述侧板(4)的前端装设有清洗盒(9)
所述侧板(4)的后端装设有把手(1)，所述把手(1)上装设有控制盒(2)，
所述侧板(4)之间装设有平行设置的导向辊(13)、挤压辊(16)和驱动辊(15)，所述导向辊(13)、挤压辊(16)和驱动辊(15)上绕设有用于吸收污水的吸水带(12)，
所述导向辊(13)位于侧板(4)的四角，
所述挤压辊(16)位于侧板(4)的中部，
所述驱动辊(15)位于挤压辊(16)的下方，所述驱动辊(15)由电机A(10)驱动，
所述侧板(4)上装设有挤压装置(11)，所述挤压装置(11)能将挤压辊(16)压于驱动辊(15)上，所述挤压装置(11)包括有固定块(1101)、导向柱(1102)、弹簧(1103)、螺母(1104)和压块(1105)，所述固定块(1101)与侧板(4)固定连接，所述固定块(1101)两端开设有导向孔，所述导向孔中装设有导向柱(1102)，所述导向柱(1102)下端装设有压块(1105)，所述压块(1105)压于挤压辊(16)的两端，所述导向柱(1102)上装设有弹簧(1103)和螺母(1104)，所述螺母(1104)与导向柱(1102)螺纹连接，所述弹簧(1103)上端抵压于固定块(1101)上，所述弹簧(1103)下端抵压于螺母(1104)上，
所述侧板(4)之间装设有储水盒(14)，所述储水盒(14)位于驱动辊(15)的下部，所述储水盒(14)上开设有出水口A(21)和出水口B(23)，所述出水口A(21)上装设有过滤器(22)，所述过滤器(22)能过滤水中的污垢，
所述清洗盒(9)包括有集水腔(95)和喷水腔(96)，
所述集水腔(95)通过管B(17)与储水盒(14)的出水口B(23)连通，所述管B(17)上装设有阀B(18)，
所述集水腔(95)的下端开口，所述开口的后侧装设有橡胶材质的柔性片(92)，所述柔性片(92)的下端与地面接触，
所述集水腔(95)内装设有拨水轮(93),所述拨水轮(93)位于柔性片(93)的前端，所述拨水轮(93)由电机B(97)驱动，
所述拨水轮(93)的四周装设有若干柔性的拨水叶片，所述拨水轮(93)能将地面上的污水拨入到集水腔(95)中，
所述集水腔(95)内装设有泵B(91)，所述泵B(19)能将清洗盒(9)中的水输送到储水盒(14)中，
所述喷水腔(96)下端开设有喷水孔(94)，所述喷水腔(96)通过管A(6)与储水盒(14)的出水口A(21)连通，所述管A(6)上装设有泵A(8)和阀A(7)，所述泵A(8)能将储水盒(14)中的水输送到喷水腔(96)中，
所述储水盒(14)上还开设有排污口(24)，所述排污口(24)位于储水盒(14)的底部，所述排污口(24)与外界连通，所述排污口(24)上装设有开关阀，
所述侧板(4)上装设有控制装置(5)，所述控制盒(2)、阀A(7)、泵A(8)、电机A(10)、阀B(18)、泵B(19)、电机B(97)与控制装置(5)电性连接。
2.根据权利要求1所述的一种物资仓库用地面污水处理装置,其特征在于：
所述挤压辊(16)上圆周均布有若干凸条(1601)，
所述吸水带(12)包括有主体(1201)，所述主体(1201)为柔性橡胶材质，所述主体(1201)上开设有若干与凸条(1501)相匹配的凹槽(1202)，所述凸条(1501)能插入到凹槽(1202)中，所述凹槽(1202)的后部开设有透水孔(1203)，所述凹槽(1202)中填装有用于吸收污水的海绵，所述海绵与凹槽(1202)的底面粘接。
3.根据权利要求1所述的一种物资仓库用地面污水处理装置,其特征在于：
所述过滤器(22)为三级净水过滤器。
4.根据权利要求1所述的一种物资仓库用地面污水处理装置,其特征在于：
所述喷水腔(96)的下部装设有过滤棉(98),用于过滤水中的杂污。
5.根据权利要求1所述的一种物资仓库用地面污水处理装置,其特征在于：
所述侧板(4)的下端装设有滚轮(3)。
6.一种物资仓库用地面污水处理装置的使用方法,其特征在于包括如下步骤：
1、吸水模式：
积水较少时，
启动电机A(10)，打开阀B(18)，关闭阀A(7)，
电机(10)通过驱动辊(15)带动吸水带(12)转动，吸水带(12)上的海绵条转至地面时，海绵条能够吸收地面上的污水，
吸水带(12)上的海绵条转至挤压辊(16)处时，挤压辊(16)上的凸条(1601)将海绵条中的污水挤出，污水通过透水孔(1203)落入到储水盒(14)中，
储水盒(14)中的污水满时，通过排污口(24)排出;
积水较多时，
启动电机A(10)，打开阀B(18)，关闭阀A(7)，
启动电机B(97)和泵B(91)，拨水轮(93)的转动能将地面上的污水拨入到集水腔(95)中，
泵B(91)将集水腔(95)中的污水输送到储水盒(14)中，
电机(10)通过驱动辊(15)带动吸水带(12)转动，吸水带(12)上的海绵条转至地面时，海绵条能够吸收地面上的污水，
吸水带(12)上的海绵条转至挤压辊(16)处时，挤压辊(16)上的凸条(1601)将海绵条中的污水挤出，污水通过透水孔(1203)落入到储水盒(14)中，
储水盒(14)中的污水满时，通过排污口(24)排出;
2、清洗模式：
将储水盒(14)中灌入水，
启动电机(10)和泵A(8)，打开阀A(7)，关闭阀B(18)，
泵A(8)将清洗盒(9)中的水输送入喷水腔(96)中，由于过滤器(22)的作用，进入喷水腔(96)中的水为清水，喷水腔(96)中的清水通过其下端的喷水孔(94)喷到地面上，对地面进行冲洗，
启动电机B(97)，拨水轮(93)的转动能将地面上的污水拨入到集水腔(95)中，泵B(91)将集水腔(95)中的污水输送到储水盒(14)中，
电机(10)通过驱动辊(15)带动吸水带(12)转动，吸水带(12)上的海绵条转至地面时，海绵条能够吸收冲洗完地面后的污水，
吸水带(12)上的海绵条转至挤压辊(16)处时，挤压辊(16)上的凸条(1601)将海绵条中的污水挤出，污水通过透水孔(1203)落入到储水盒(14)中，
清洗完毕后，储水盒(14)中的污水通过排污口(24)排出。
说明书
一种物资仓库用地面污水处理装置及其使用方法
技术领域
本发明涉及地面污水处理领域，具体为一种物资仓库用地面污水处理装置及其使用方法。
背景技术
在仓库等工作场所，地面一般比较平整，但常常会由于天气下雨下雪、搞卫生冲洗、消防设施使用或某些设施的泄露等原因产生积水。这些积水往往面积不大，水深也不太深，但他们却影响仓库的正常使用和给工人带来不必要的麻烦，并且会有一定的安全隐患，有时甚至会出现使人滑倒跌伤酿成事故。目前处理这样的积水，还没有一种比较合适的装置可利用。
中国专利CN205259119U公开了“一种积水处理装置”，其清除地面积水快速，干净，结构简单，操作方便，但其存在如下问题：
(1)需要人工推动，费时费力，效率低。
(2)仅圆柱形大滚轮的下端与地面接触，接触面积小，吸水效率低。
(3)污水过多时，仅依靠大滚轮上的吸水棉对污水进行吸附，吸水效率低。
发明内容
为了解决背景技术中存在的技术问题，本发明提供一种物资仓库用地面污水处理装置及其使用方法，其无需人工推动，省时省力。可以根据污水的多少，可以选择不同的吸水模式，使用范围更广。且能够同时完成对地面的冲洗清洁功能，功能更加完善。
本发明解决其技术问题所采用的技术方案是：

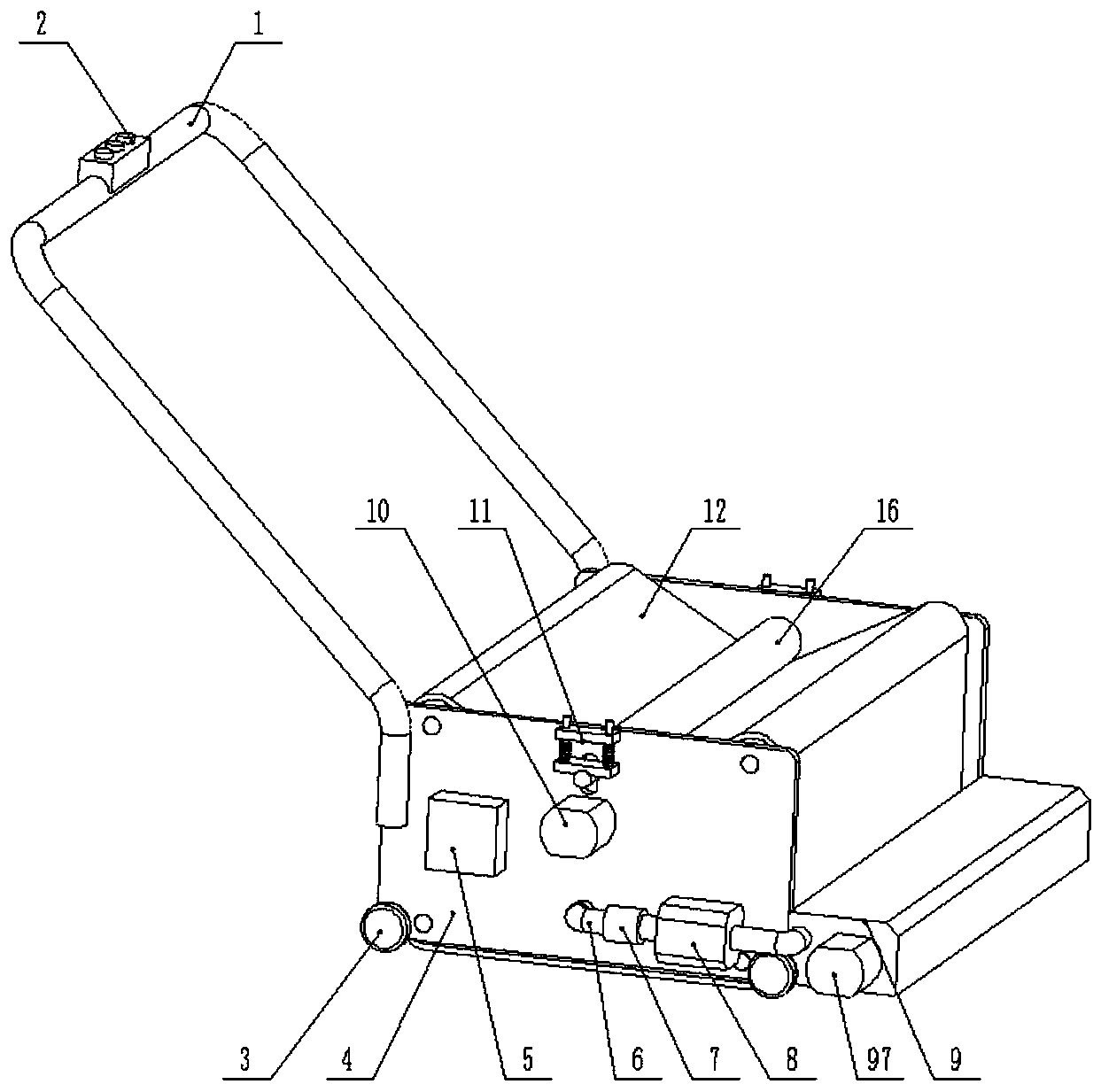

一种物资仓库用地面污水处理装置，包括有两个平行设置的侧板。侧板的下端装设有滚轮。侧板的前端装设有清洗盒。侧板的后端装设有把手，把手上装设有用于控制本装置的控制盒。侧板之间装设有平行设置的导向辊、挤压辊和驱动辊。导向辊、挤压辊和驱动辊上绕设有用于吸收污水的吸水带。吸水带的下端面与清洗盒的下端面平齐。导向辊位于侧板的四角，挤压辊位于侧板的中部。挤压辊上圆周均布有若干凸条，驱动辊位于挤压辊的下方，驱动辊由电机A驱动。
吸水带包括有主体，主体为柔性橡胶材质，主体上开设有若干与凸条相匹配的凹槽，凸条能插入到凹槽中，凹槽的后部开设有透水孔，凹槽中填装有用于吸收污水的海绵，海绵与凹槽的底面粘接。
侧板上还装设有挤压装置，挤压装置能将挤压辊压于驱动辊上，挤压装置包括有固定块、导向柱、弹簧、螺母和压块，固定块与侧板固定连接，固定块两端开设有导向孔，导向孔中装设有导向柱，导向柱下端装设有压块，压块压于挤压辊的两端，导向柱上装设有弹簧和螺母，螺母与导向柱螺纹连接，弹簧上端抵压于固定块上，弹簧下端抵压于螺母上。通过拧转螺母，能够调节挤压装置对挤压辊的压力。具体来说：拧转螺母使其上移，挤压装置对挤压辊的压力增大。拧转螺母使其下移，挤压装置对挤压辊的压力减小。
侧板之间装设有储水盒，储水盒位于驱动辊的下部，储水盒上开设有出水口A和出水口B，出水口A上装设有过滤器，过滤器为三级净水过滤器，过滤器能过滤水中的污垢。
清洗盒包括有集水腔和喷水腔。集水腔通过管B与储水盒的出水口B连通，管B上装设有阀B，集水腔的下端开口，开口的后侧装设有橡胶材质的柔性片，柔性片的下端与地面接触，集水腔内装设有拨水轮,拨水轮位于柔性片的前端，拨水轮由电机B驱动，拨水轮的四周装设有若干柔性的拨水叶片，拨水轮能将地面上的污水拨入到集水腔中，集水腔内装设有泵B，泵B能将清洗盒中的水输送到储水盒中。喷水腔下端开设有喷水孔，喷水腔的下部装设有过滤棉,用于过滤水中的杂污。喷水腔通过管A与储水盒的出水口A连通，管A上装设有泵A和阀A，泵A能将储水盒中的水输送至喷水腔中，储水盒上还开设有排污口，排污口位于储水盒的底部，排污口与外界连通，排污口上装设有开关阀。
侧板上装设有控制装置，控制盒、阀A、泵A、电机A、阀B、泵B、电机B与控制装置电性连接。此处的控制装置可以由单片机或者PLC控制器组成。
同时，基于以上的一种物资仓库用地面污水处理装置，本发明还提供了一种物资仓库用地面污水处理装置的使用方法，包括如下步骤：
1、吸水模式：
积水较少时，
启动电机A，打开阀B，关闭阀A。电机通过驱动辊带动吸水带转动，吸水带上的海绵条转至地面时，海绵条能够吸收地面上的污水。吸水带上的海绵条转至挤压辊处时，挤压辊上的凸条将海绵条中的污水挤出，污水通过透水孔落入到储水盒中。储水盒中的污水满时，通过排污口排出。
积水较多时，
启动电机A，打开阀B，关闭阀A。启动电机B和泵B，拨水轮的转动能将地面上的污水拨入到集水腔中。泵B将集水腔中的污水输送到储水盒中。电机通过驱动辊带动吸水带转动，吸水带上的海绵条转至地面时，海绵条能够吸收地面上的污水。吸水带上的海绵条转至挤压辊处时，挤压辊上的凸条将海绵条中的污水挤出，污水通过透水孔落入到储水盒中。储水盒中的污水满时，通过排污口排出。
2、清洗模式：
将储水盒中灌入水。启动电机和泵A，打开阀A，关闭阀B。泵A将清洗盒中的水输送入喷水腔中，由于过滤器的作用，进入喷水腔中的水为清水，喷水腔中的清水通过其下端的喷水孔喷到地面上，对地面进行冲洗。
启动电机B，拨水轮的转动能将地面上的污水拨入到集水腔中。泵B将集水腔中的污水输送到储水盒中。电机通过驱动辊带动吸水带转动，吸水带上的海绵条转至地面时，海绵条能够吸收冲洗完地面后的污水。吸水带上的海绵条转至挤压辊处时，挤压辊上的凸条将海绵条中的污水挤出，污水通过透水孔落入到储水盒中。清洗完毕后，储水盒中的污水通过排污口排出。
本发明的有益效果：
(1)由电机驱动，无需人工推动，省时省力。
(2)根据污水的多少，可以选择不同的吸水模式，使用范围更广。
(3)通过吸水盒和吸水带进行双重复合吸水，能够对大量的污水进行处理，吸水效果更佳。
(4)能够同时完成对地面的冲洗清洁功能，功能更加完善。
