申请日2018.05.31
公开(公告)日2019.03.29
IPC分类号C02F9/14
摘要
本实用新型提供了一种好氧处理效率高的生活污水一体化处理装置，包括一个池体，池体内设有厌氧区、缺氧区、好氧区、沉淀区、消毒区，其特征在于，所述好氧区内设有搅拌装置，搅拌装置由一根纵向布置的空心圆柱体和均匀连接在空心圆柱体上的若干根水平横杆组成，空心圆柱体上端和曝气装置连接，下端封闭，空心圆柱体上设有若干曝气孔，水平横杆上缠绕有弹性填料。本实用新型中曝气更换均匀，曝气孔不易堵塞，且曝气孔堵塞时维修方便;弹性填料和污水接触更为充分，处理效果更好;池体安装更为方便且易于观察水位。
权利要求书

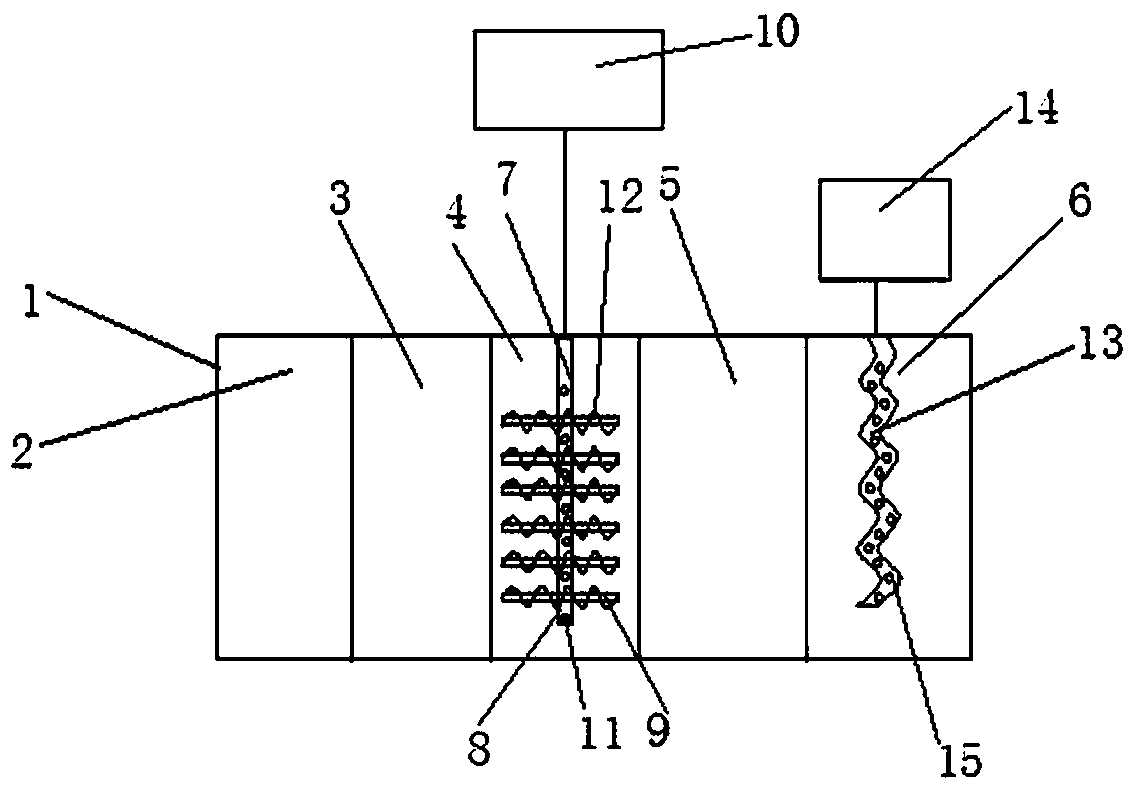

1.好氧处理效率高的生活污水一体化处理装置，包括一个池体，池体内设有厌氧区、缺氧区、好氧区、沉淀区、消毒区，其特征在于，所述好氧区内设有搅拌装置，搅拌装置由一根纵向布置的空心圆柱体和均匀连接在空心圆柱体上的若干根水平横杆组成，空心圆柱体上端和曝气装置连接，下端封闭，空心圆柱体上设有若干曝气孔，水平横杆上缠绕有弹性填料。
2.根据权利要求1所述的生活污水一体化处理装置，其特征在于，所述消毒区内设有搅拌棒，搅拌棒为一根空心柱体，搅拌棒上端口和加药装置连接，下端口封闭，搅拌棒上设有若干出药孔。
3.根据权利要求2所述的生活污水一体化处理装置，其特征在于，所述搅拌棒为波浪形。
4.根据权利要求1所述的生活污水一体化处理装置，其特征在于，所述池体上设有可测量水位的标识。
说明书
好氧处理效率高的生活污水一体化处理装置
技术领域
本实用新型属于生物污水处理领域，尤其涉及一种好氧处理效率高的生活污水一体化处理装置。
背景技术
现有技术中的生活污水一体化处理装置，好氧装置中曝气系统是好氧池最主要的环节，曝气方式、分布、供养效率等直接关系到好氧池内菌群的活性和废水的处理效果，目前好氧池内应用最多的曝气方式主要包括穿孔曝气和曝气盘曝气，但曝气装置相对于池体都是固定的，存在曝气不均匀，且曝气孔容易堵塞，更换维修难等问题，且现在技术中好氧池的填料也是固定放置，填料和污水接触不充分。
实用新型内容
实用新型目的：本实用新型的目的在于针对现有技术的不足，提供一种好氧处理效率高的生活污水一体化处理装置。本实用新型的主要创新点在于，好氧装置中曝气均匀，且填料挂膜时间短。
技术方案：为了达到上述实用新型目的，好氧处理效率高的生活污水一体化处理装置，包括一个池体，池体内设有厌氧区、缺氧区、好氧区、沉淀区、消毒区，所述好氧区内设有搅拌装置，搅拌装置由一根纵向布置的空心圆柱体和均匀连接在空心圆柱体上的若干根水平横杆组成，空心圆柱体上端和曝气装置连接，下端封闭，空心圆柱体上设有若干曝气孔，水平横杆上缠绕有弹性填料。曝气装置和搅拌装置相连通，搅拌装置边旋转边曝气，曝气更为均匀，且曝气孔朝向水平面，不易堵塞，曝气孔堵塞时维修方便，只需把搅拌装置卸下即可维修;弹性填料随着搅拌装置的转动而转动，弹性填料和污水接触更充分，处理效果更好。
进一步地，所述消毒区内设有搅拌棒，搅拌棒为一根空心柱体，搅拌棒上端口和加药装置连接，下端口封闭，搅拌棒上设有若干出药孔。消毒剂和污水混合的更为均匀。
进一步地，所述搅拌棒为波浪形。搅拌力度更大，混合的更为均匀。
进一步地，所述池体上设有可测量水位的标识。安装掩埋时更为方便，不需要借助测量设备，且易于观察池体内的水位情况。
本实用新型的有益效果：与传统技术相比，本实用新型具有如下优点：
1、本实用新型中曝气更换均匀，曝气孔不易堵塞，且曝气孔堵塞时维修方便;
2、本实用新型中弹性填料和污水接触更为充分，处理效果更好;
3、本实用新型中池体安装更为方便且易于观察水位。
