申请日2018.05.31
公开(公告)日2019.02.15
IPC分类号F16K37/00
摘要
本实用新型公开了一种废水pH自动截止装置，包括总管，所述总管上固定设有检测机构，所述总管一端固定设有三通管，所述三通管一侧固定设有第一分管和第二分管，所述第一分管和第二分管上均设有电磁阀，所述检测机构包括外壳，所述外壳内部设有pH检测仪，所述pH检测仪底部设有橡胶球套，所述橡胶球套外部设有限位罩，所述限位罩一侧设有开口，所述开口一侧设有电动伸缩杆，所述电动伸缩杆一端设有推板，所述橡胶球套底部固定设有滴管，所述滴管外部设有防护罩，所述滴管内部设有检测探头。本实用新型电动伸缩杆带动推板将橡胶球套压缩后松开，污水被吸进滴管和橡胶球套内部，方便检测探头检测污水的pH，检测结果精准。
权利要求书

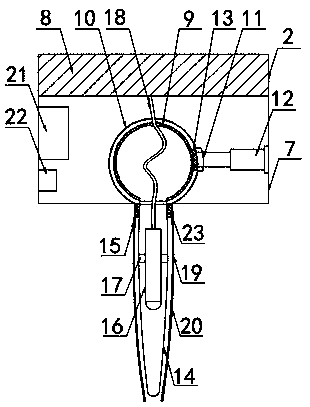

1.一种废水pH自动截止装置，包括总管(1)，其特征在于：所述总管(1)上固定设有检测机构(2)，所述总管(1)一端固定设有三通管(3)，所述三通管(3)一侧固定设有第一分管(4)和第二分管(5)，所述第一分管(4)和第二分管(5)上均设有电磁阀(6)，所述检测机构(2)包括外壳(7)，所述外壳(7)内部设有pH检测仪(8)，所述pH检测仪(8)底部设有橡胶球套(9)，所述橡胶球套(9)外部设有限位罩(10)，所述限位罩(10)一侧设有开口(11)，所述开口(11)一侧设有电动伸缩杆(12)，所述电动伸缩杆(12)一端设有推板(13)，所述橡胶球套(9)底部固定设有滴管(14)，所述滴管(14)外部设有防护罩(15)，所述滴管(14)内部设有检测探头(16)，所述检测探头(16)通过支架(17)与滴管(14)固定连接。
2.根据权利要求1所述的一种废水pH自动截止装置，其特征在于：所述第一分管(4)和第二分管(5)均包括倾斜管和横管，所述横管设置于倾斜管一侧，所述倾斜管设置为向上倾斜状，所述第一分管(4)连接端设有排污池，所述第二分管(5)连接端设有缓排池。
3.根据权利要求1所述的一种废水pH自动截止装置，其特征在于：所述推板(13)内侧壁上设有橡胶垫，所述推板(13)与开口(11)活动卡接。
4.根据权利要求1所述的一种废水pH自动截止装置，其特征在于：所述pH检测仪(8)与检测探头(16)之间通过电线(18)连接，所述电线(18)包括上段线、中段线和下段线，所述中段线设置于上段线底部，所述下段线设置于中段线底部，所述上段线贯穿橡胶球套(9)与pH检测仪(8)固定连接，所述中段线长度大于橡胶球套(9)直径，所述下段线通过固定杆与滴管(14)内壁固定连接。
5.根据权利要求1所述的一种废水pH自动截止装置，其特征在于：所述滴管(14)延伸至外壳(7)底部，所述防护罩(15)与限位罩(10)均与外壳(7)固定连接。
6.根据权利要求1所述的一种废水pH自动截止装置，其特征在于：所述防护罩(15)包括封套(19)和网套(20)，所述网套(20)设置于封套(19)底部，所述封套(19)顶端与滴管(14)连接处设有密封圈(23)。
7.根据权利要求1所述的一种废水pH自动截止装置，其特征在于：所述pH检测仪(8)底部对应的外壳(7)内壁固定设有蓄电池(21)和单片机(22)，所述单片机(22)设置于蓄电池(21)底部。
说明书
一种废水pH自动截止装置
技术领域
本实用新型涉及废水pH检测领域，特别涉及一种废水pH自动截止装置。
背景技术
污水排放时，需要控制其pH值，但是现有的污水在排放时，一般设置pH检测仪的探头在排污管内进行检测，但是因为排污管内部污水输送速度过快，会导致检测结果不精准，不能够保证废水排放的pH符合环保要求。
因此，发明一种废水pH自动截止装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种废水pH自动截止装置，通过电动伸缩杆带动推板从开口进入限位罩内部推动橡胶球套，将橡胶球套压缩后松开，污水被吸进滴管和橡胶球套内部，方便检测探头检测污水的pH，避免检测探头直接放入污水中，因为污水输送速度较快而导致检测结果不精准，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水pH自动截止装置，包括总管，所述总管上固定设有检测机构，所述总管一端固定设有三通管，所述三通管一侧固定设有第一分管和第二分管，所述第一分管和第二分管上均设有电磁阀，所述检测机构包括外壳，所述外壳内部设有pH检测仪，所述pH检测仪底部设有橡胶球套，所述橡胶球套外部设有限位罩，所述限位罩一侧设有开口，所述开口一侧设有电动伸缩杆，所述电动伸缩杆一端设有推板，所述橡胶球套底部固定设有滴管，所述滴管外部设有防护罩，所述滴管内部设有检测探头，所述检测探头通过支架与滴管固定连接。
优选的，所述第一分管和第二分管均包括倾斜管和横管，所述横管设置于倾斜管一侧，所述倾斜管设置为向上倾斜状，所述第一分管连接端设有排污池，所述第二分管连接端设有缓排池。
优选的，所述推板内侧壁上设有橡胶垫，所述推板与开口活动卡接。
优选的，所述pH检测仪与检测探头之间通过电线连接，所述电线包括上段线、中段线和下段线，所述中段线设置于上段线底部，所述下段线设置于中段线底部，所述上段线贯穿橡胶球套与pH检测仪固定连接，所述中段线长度大于橡胶球套直径，所述下段线通过固定杆与滴管内壁固定连接。
优选的，所述滴管延伸至外壳底部，所述防护罩与限位罩均与外壳固定连接。
优选的，所述防护罩包括封套和网套，所述网套设置于封套底部，所述封套顶端与滴管连接处设有密封圈。
优选的，所述pH检测仪底部对应的外壳内壁固定设有蓄电池和单片机，所述单片机设置于蓄电池底部。
本实用新型的技术效果和优点：
1、通过倾斜管的设置，能够将不合格的水回流至总管内，避免不合格的水进入排污池;
2、通过电动伸缩杆带动推板从开口进入限位罩内部推动橡胶球套，将橡胶球套压缩后松开，污水被吸进滴管和橡胶球套内部，方便检测探头检测污水的pH，避免检测探头直接放入污水中，因为污水输送速度较快而导致检测结果不精准;
3、当输送污水pH大于或者小于时，单片机控制第一分管上的电磁阀关闭，自动截止污水排出至排污池，第二分管上的电磁阀开启，不合格污水排放到缓排池，重新处理再排放，保证废水排放的pH符合环保要求。
