申请日2019.02.27
公开(公告)日2019.05.10
IPC分类号C02F9/02; C02F103/36
摘要
本发明一种氮气减压浅层浮选过滤聚结分离工艺水处理设备，其包含初级处理罐和次级处理罐，该初级处理罐依序分为气浮室、斜板室、集油集渣室和集水室;该初级处理罐连接工艺水管及氮气输入管，该工艺水管及氮气输入管在初级处理罐内连接喷射曝气器;该斜板室内容置若干倾斜设置的斜板，相邻斜板之间留有空隙;该集水室内设有连通管;该初级处理罐末端底部设置有初步处理水排出管。该初级处理罐连接有次级处理罐，在次级处理罐位于前端进水口和最终处理水排出口之间依序设置有、破乳装置、重油排出装置、尼龙丝网层及清油污排出装置。本发明结构简单，脱固、脱油效果好，把大量的悬浮颗粒和胶体焦粒和液态烃去除，满足回用要求。
权利要求书
1.一种氮气减压浅层浮选过滤聚结分离工艺水处理设备，其特征在于，其包含初级处理罐，该初级处理罐依序分为气浮室、斜板室、集油集渣室和集水室;该气浮室、斜板室、集油集渣室和集水室靠第一隔板、第二隔板和第三隔板分隔而成，该第一隔板、第二隔板和第三隔板上方与初级处理罐顶部留有距离;
该初级处理罐连接工艺水管及氮气输入管，该工艺水管及氮气输入管在初级处理罐内连接喷射曝气器，该喷射曝气器设于气浮室内;
该斜板室内容置若干倾斜设置的斜板，相邻斜板之间留有空隙;
该集水室内设有连通管;
该初级处理罐底部设有排渣管，斜板室前端底部具有第一排水管，第一排水管连接高浊水污水池，斜板室后端底部具有第二排水管，第二排水管连接有连通管，连通管位于集水室底部竖直设置;
该初级处理罐末端底部设置有初步处理水排出管。
2.如权利要求1所述的氮气减压浅层浮选过滤聚结分离工艺水 处理设备，其特征在于，初级处理罐上部连接有氮气平衡装置，氮气平衡装置连接有氮气平衡管。
3.如权利要求1所述的氮气减压浅层浮选过滤聚结分离工艺水处理设备，其特征在于，该第一隔板、第二隔板和第三隔板高度依序增高。
4.如权利要求1所述的氮气减压浅层浮选过滤聚结分离工艺水处理设备，其特征在于，集油集渣室底部设置第三排水管连接含油污水罐。
5.如权利要求1所述的氮气减压浅层浮选过滤聚结分离工艺水处理设备，其特征在于，该若干倾斜设置的斜板下部设置有支撑角钢，该斜板的宽度与初级处理罐的宽度相匹配，倾斜后的高度高于第一隔板但低于第二隔板，斜板上设置疏油层。
6.如权利要求5所述的氮气减压浅层浮选过滤聚结分离工艺水处理设备，其特征在于，斜板与水平面的夹角为60°，相邻斜板之间的空隙为50mm，斜板的厚度为1.2mm。
7.如权利要求1-6所述的任一氮气减压浅层浮选过滤聚结分离工艺水处理设备，其特征在于，该初级处理罐连接有次级处理罐，该初步处理水排出管连接次级处理罐的前端进水口，该次级处理罐后端设有最终处理水排出口，在次级处理罐位于前端进水口和最终处理水排出口之间依序设置有、破乳装置、重油排出装置、尼龙丝网层及清油污排出装置。
8.如权利要求7所述的氮气减压浅层浮选过滤聚结分离工艺水处理设备，其特征在于，该破乳装置为多层聚丙烯纱网过滤层，该聚丙烯纱网过滤层与次级处理罐横截面积相匹配，该尼龙丝网层为尼龙66丝网。
9.如权利要求8所述的氮气减压浅层浮选过滤聚结分离工艺水处理设备，其特征在于，该聚丙烯纱网过滤层为六层，该尼龙丝网层为三层。
10.如权利要求7所述的氮气减压浅层浮选过滤聚结分离工艺水处理设备，其特征在于，重油排出装置设置在次级处理罐底部，并连接去重油排污罐;清油污排出装置设置在次级处理罐顶部，并连接轻质油污排污罐。
说明书
氮气减压浅层浮选过滤聚结分离工艺水处理设备
技术领域
本发明关于一种废水回收净化处理设备，特别是石油化工的工艺废水回收净化处理设备。
背景技术
在炼油、乙烯、重油裂化、煤化工、天然气生产过程中，在工艺中生产出来的工艺水需要进行过滤去除悬浮固体颗粒、焦质、胶质、烃类才能回用，现有的过滤装置基本采用滤芯进行过滤，但滤芯在使用一定时间后就会堵塞，需要定期更换滤芯，而更换滤芯一个是造价高，一个是需要频繁更换，而更换滤芯时需要停工，频繁更换滤芯也就造成了频繁停工，使得整个生产都受到影响，从而整体提高了生产成本。
发明内容
本发明所解决的主要技术问题即在于提供一种全新工艺水处理设备，其与现有的过滤器解决问题的手段完全不同，过滤效果好，不需要频繁更换滤芯，对生产影响小，降低生产成本。
本发明所采用的技术手段如下所述。

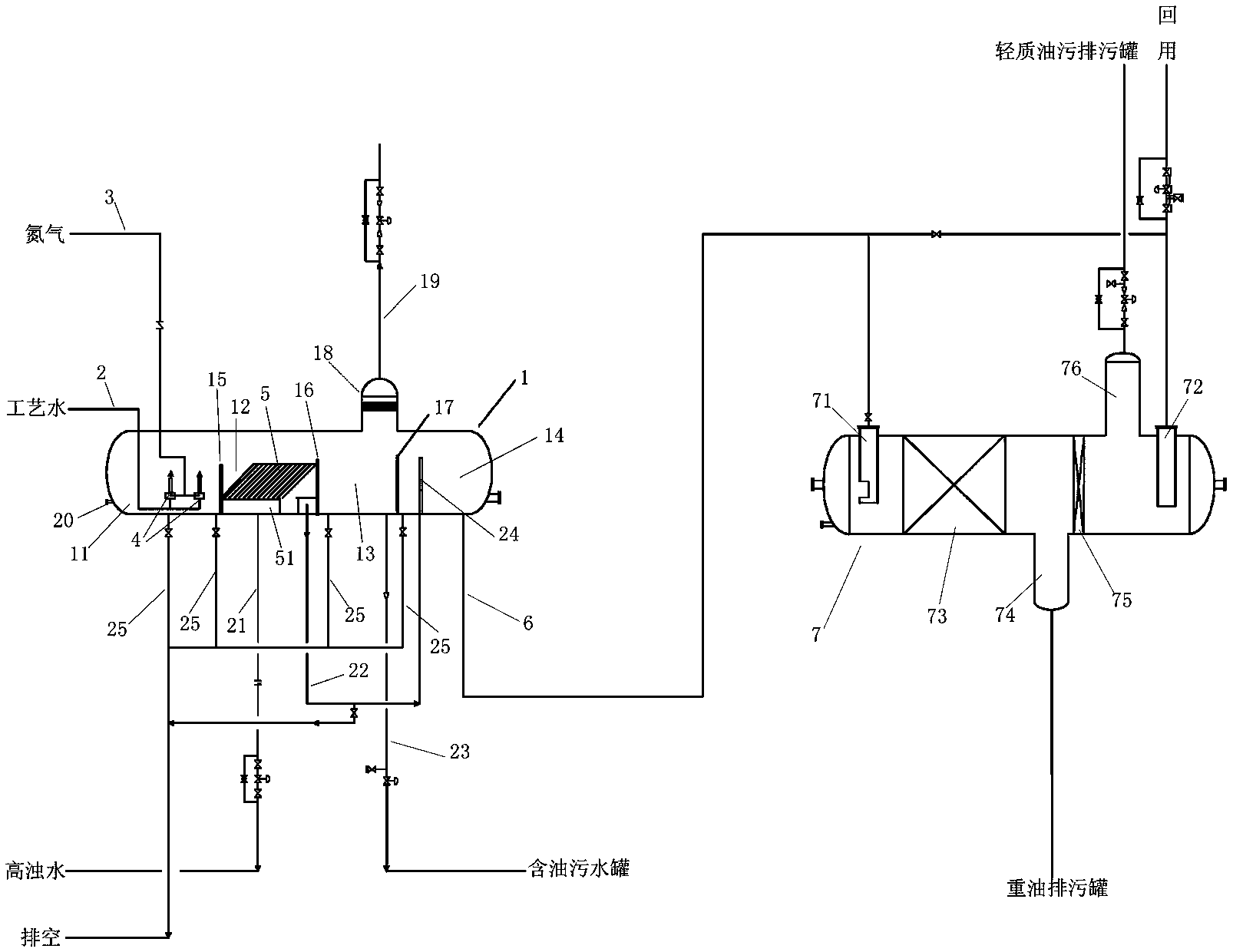

一种氮气减压浅层浮选过滤聚结分离工艺水处理设备，其包含初级处理罐，该初级处理罐依序分为气浮室、斜板室、集油集渣室和集水室;该气浮室、斜板室、集油集渣室和集水室靠第一隔板、第二隔板和第三隔板分隔而成，该第一隔板、第二隔板和第三隔板上方与初级处理罐顶部留有距离;
该初级处理罐连接工艺水管及氮气输入管，该工艺水管及氮气输入管在初级处理罐内连接喷射曝气器，该喷射曝气器设于气浮室内;
该斜板室内容置若干倾斜设置的斜板，相邻斜板之间留有空隙;
该集水室内设有连通管;
该初级处理罐底部设有排渣管，斜板室前端底部具有第一排水管，第一排水管连接高浊水污水池，斜板室后端底部具有第二排水管，第二排水管连接有连通管，连通管位于集水室底部竖直设置;
该初级处理罐末端底部设置有初步处理水排出管。
初级处理罐上部连接有氮气平衡装置，氮气平衡装置连接有氮气平衡管。
该第一隔板、第二隔板和第三隔板高度依序增高。
集油集渣室底部设置第三排水管连接含油污水罐。
该若干倾斜设置的斜板下部设置有支撑角钢，该斜板的宽度与初级处理罐的宽度相匹配，倾斜后的高度高于第一隔板但低于第二隔板，斜板上设置疏油层。
斜板与水平面的夹角为60°，相邻斜板之间的空隙为50mm，斜板的厚度为1.2mm。
该初级处理罐连接有次级处理罐，该初步处理水排出管连接次级处理罐的前端进水口，该次级处理罐后端设有最终处理水排出口，在次级处理罐位于前端进水口和最终处理水排出口之间依序设置有、破乳装置、重油排出装置、尼龙丝网层及清油污排出装置。
该破乳装置为多层聚丙烯纱网过滤层，该聚丙烯纱网过滤层与次级处理罐横截面积相匹配，该尼龙丝网层为尼龙66丝网。
该聚丙烯纱网过滤层为六层，该尼龙丝网层为三层。
重油排出装置设置在次级处理罐底部，并连接去重油排污罐;清油污排出装置设置在次级处理罐顶部，并连接轻质油污排污罐。
本发明的有益效果如下所述。本发明结构简单，脱固、脱油效果好，把大量的悬浮颗粒和胶体焦粒和液态烃去除，满足回用要求。
