申请日2018.05.31
公开(公告)日2019.01.29
IPC分类号C02F1/52; B01D21/02; B01D21/24
摘要
本实用新型公开了一种结构改进的明胶生产污水处理装置,属于明胶生产设备领域中的污水处理装置，其目的在于对沉淀箱中的污泥的去除，其技术方案为包括沉淀箱、设置在沉淀箱下端的的沉淀板，所述沉淀箱底部连通有排放管，所述沉淀板直径方向的两端分别设置有第一转动杆、第二转动杆，所述沉淀板的下端设置有动力箱，所述动力箱中设置有电机，所述电机的转动主轴穿过沉淀板，所述传动主轴的上端连接有刮刀，所述刮刀底部与沉淀板上表面接触，所述沉淀箱中部还设置有清洗组件;本实用新型提供一种结构改进的明胶生产污水处理装置，具有可转动的沉淀板，有效的实现对沉淀板上的污泥的去除。
权利要求书

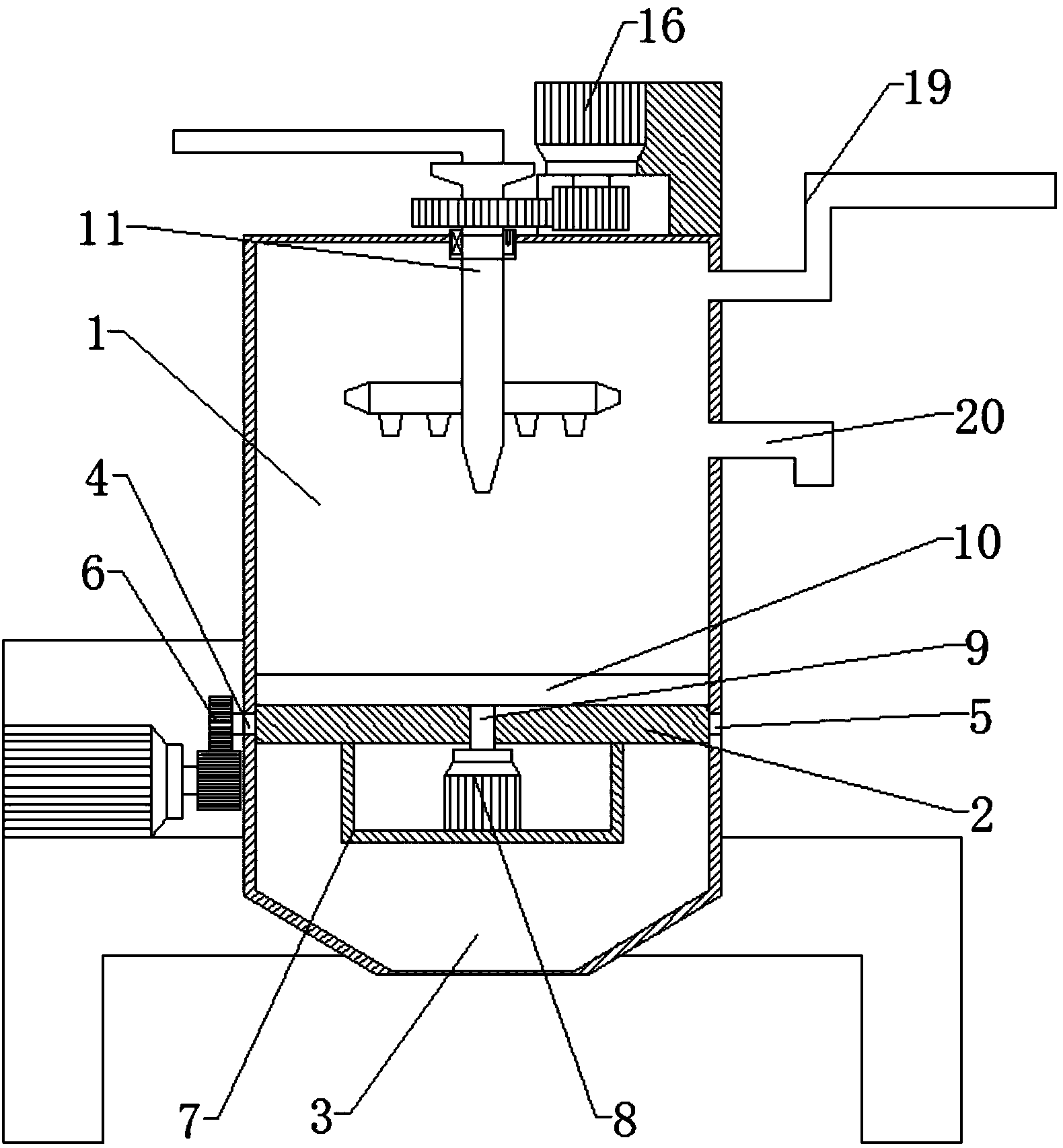

1.一种结构改进的明胶生产污水处理装置,其特征在于：包括沉淀箱(1)、设置在沉淀箱(1)下端的沉淀板(2)，所述沉淀箱(1)底部连通有排放管(3)，所述沉淀板(2)两端分别设置有第一转动杆(4)、第二转动杆(5)，所述第一转动杆(4)、第二转动杆(5)均与沉淀箱(1)内壁铰接，所述第一转动杆(4)的另一端连接有传动齿轮(6)，所述沉淀板(2)的下端设置有动力箱(7)，所述动力箱(7)中设置有电机(8)，所述电机(8)的传动主轴(9)穿过沉淀板(2)，所述传动主轴(9)的上端连接有刮刀(10)，所述刮刀(10)底部与沉淀板(2)上表面接触，所述沉淀箱(1)中部还设置有清洗组件(11)。
2.如权利要求1所述的一种结构改进的明胶生产污水处理装置,其特征在于：所述清洗组件(11)包括清洗杆(12)、与清洗杆(12)连通的喷洒杆(13)，所述喷洒杆(13)沿清洗杆(12)周向设置有多组，所述清洗杆(12)上端设置有第二传动齿轮(14)，所述第二传动齿轮(14)置于沉淀箱(1)外，所述清洗杆(12)上端设置有与清洗杆(12)中部连通的清水斗(15)，所述沉淀箱(1)的上端设置有第二电机(16)，所述第二电机(16)的动力齿轮(17)与第二传动齿轮(14)啮合。
3.如权利要求1所述的一种结构改进的明胶生产污水处理装置,其特征在于：所述第一转动杆(4)、第二转动杆(5)均外套设置有防水轴承，所述淀箱(1)箱体上开设有安装槽，所述防水轴承固定在安装槽中。
4.如权利要求2所述的一种结构改进的明胶生产污水处理装置,其特征在于：所述清洗杆(12)外套设置有轴承，所述轴承内嵌于沉淀箱(1)的上端箱体上。
5.如权利要求2所述的一种结构改进的明胶生产污水处理装置,其特征在于：所述清水斗(15)上方设置有清水管(18)，所述沉淀箱(1)上端连通设置有污水进水管(19)，所述沉淀箱(1)中部设置有清水排放管(20)。
说明书
一种结构改进的明胶生产污水处理装置
技术领域
本实用新型属于明胶生产设备领域，具体涉及一种结构改进的明胶生产污水处理装置。
背景技术
明胶是由动物皮肤、骨、肌膜、肌魅等结缔组织中的胶原部分降解而成，目前明胶是非常重要的天然生物高分子材料之一，已被广泛应用于食品、医药及化工产业。其中浸酸工序产生的浸酸水中含有大量的磷，与石灰中和后产生副产品磷化钙，中和后的废水排往废水处理车间，由此针对明胶的生产中产生的大量污水，需要进行处理后才能排放。
申请号CN201621163658.5公开一种明胶污水处理设备，包括预沉池、第一沉池和第二沉池;所述的预沉池和第二沉池位于第一沉池的两侧;所述的预沉池一侧还设有反应池，所述的反应池通过污水管道连接在预沉池和第一沉池之间;所述的反应池上还安装有加药管道，加药管道垂直安装在反应池顶部的一侧;所述的第二沉池一侧还设有好氧池;所述的好氧池位于第一沉池和第二沉池之间;所述的污泥池一侧上方还设有污泥排放室;所述的好氧池底端还设有空气管道，好氧池通过空气管道与风机房连接。本实用新型提供一种明胶污水处理设备，通过三级污水处理程序去除了胶液中的固体污染物和有机污染物，经处理后的污水达到国家的排放标准，很好的解决了企业污水排放困难的问题。但是上述提供的明胶污水处理设备中产生的污泥无法进行有效的处理，由此针对污泥的处理需要一种具有污泥处理的设备，以保证污水处理设备能够更好的进行污水的处理。
实用新型内容
本实用新型的目的在于：为解决现有技术中，明胶生产产生的污水在污水处理设备中无法解决进行污水处理后沉积在设备中的污泥的有效去除，提供一种结构改进的明胶生产污水处理装置，具有可转动的沉淀板，有效的实现对沉淀板上的污泥的去除。
本实用新型采用的技术方案如下：
一种结构改进的明胶生产污水处理装置,包括沉淀箱、设置在沉淀箱下端的的沉淀板，所述沉淀箱底部连通有排放管，所述沉淀板直径方向的两端分别设置有第一转动杆、第二转动杆，所述第一转动杆、第二转动杆均与沉淀箱内壁铰接，所述第一转动杆的另一端连接有传动齿轮，所述沉淀板的下端设置有动力箱，所述动力箱中设置有电机，所述电机的转动主轴穿过沉淀板，所述传动主轴的上端连接有刮刀，所述刮刀底部与沉淀板上表面接触，所述沉淀箱中部还设置有清洗组件。
进一步的，所述清洗组件包括清洗杆、与清洗杆连通的喷洒杆，所述喷洒杆沿清洗杆周向设置有多组，所述清洗杆上端设置有第二传动齿轮，所述第二传动齿轮置于沉淀箱外，所述清洗杆上端设置有与清洗杆中部连通的清水斗，所述沉淀箱的上端设置有第二电机，所述第二电机的动力齿轮与第二传动齿轮啮合。
进一步的，所述第一转动杆、第二转动杆均外套设置有防水轴承，所述淀箱箱体上开设有安装槽，所述防水轴承固定在安装槽中。
进一步的，所述清洗杆外套设置有轴承，所述轴承内嵌于沉淀箱的上端箱体上。
进一步的，所述所述清水斗上方设置有清水管，所述沉淀箱上端连通设置有污水进水管，所述沉淀箱中部设置有清水排放管。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，当污水处理装置使用一段时间后，沉淀板上沉积的污泥可随着沉淀板可转动，由于沉淀板的两端分别设置有第一转动杆、第二转动杆，所述第一转动杆、第二转动杆均与沉淀箱内壁铰接，所述第一转动杆的另一端连接有传动齿轮，通过步进电机对传动齿轮的作用，可以实现沉淀板的的翻转，由此可以将沉淀板上沉积的污泥翻转至下方，同时，沉淀板上的电机的主轴转动使得刮刀转动，从而对沉淀板上的污泥进行刮除，由此实现了对对沉淀板上污泥的清除，同时所述沉淀箱中部还设置有清洗组件，清洗组件喷出清水，对转动的沉淀板进行清洗，有效的实现了污水处理装置中沉淀物的处理。
2、本实用新型中，当沉淀板在第一转动杆、第二转动杆的作用下进行翻转时，刮刀对污泥进行刮除，同时，清洗组件中上端设置有与清洗杆中部连通的清水斗灌入清水，清洗杆上沿清洗杆周向的的外壁设置有多组的喷洒杆对清洗杆中的清水进行排放，从而对下方在做污泥刮除和转动的沉淀板进行清洗，清洗杆在第二传动齿轮的作用下，通过第二电机的作用下带动清洗杆转动，由此实现喷洒杆中在离心作用下实现清水的喷洒，由此有效的实现沉淀板上污泥的清洗。
3、本实用新型中，所述第一转动杆、第二转动杆均外套设置有防水轴承，所述防水轴承固定内嵌于沉淀箱箱体上;防水轴承的设置使得第一转动杆、第二转动杆在沉淀箱的铰接处的密封性，防止沉淀箱中的污水流出。
4、本实用新型中，所述清洗杆外套设置有轴承，所述轴承内嵌于沉淀箱的上端箱体上;轴承有利于清洗杆的转动，从而有效的实现清洗杆上沿清洗杆周向的的外壁设置的喷洒杆对清水的喷洒，从而使得沉淀箱下方的沉淀板污泥的有效去除。
5、本实用新型中，清水管对做转动的清水斗进行清水的供给，所述沉淀箱上端连通设置有污水进水管对明胶生产中产生的污水往沉淀箱中排进，沉淀箱中部设置有清水排放管对进行污水沉淀后上方的清水的分离排出。
