申请日2018.05.31
公开(公告)日2019.01.29
IPC分类号C02F1/00
摘要
本实用新型公开了一种中水厂污水处理再循环用防渗透装置，包括处理箱，所述处理箱的内部滑动连接有横板，所述横板的底部固定连接有推动机构，所述处理箱的内底壁的左右两侧均开设有滑动槽，所述滑动槽的内部设有传动机构，所述处理箱顶部的左右两侧均开设有与滑动槽连通的收纳槽，所述收纳槽的内部滑动连接有升降机构，所述升降机构的顶部固定连接有连接板，所述连接板之间固定连接有位于处理箱内部的延长管，所述处理箱的内壁固定连接有密封机构。该中水厂污水处理再循环用防渗透装置，可以使得处理箱的容积变大，还可以有效的避免污水渗透出去，使得整个装置的防渗透效果更好，且结构简单，利于推广使用。
权利要求书

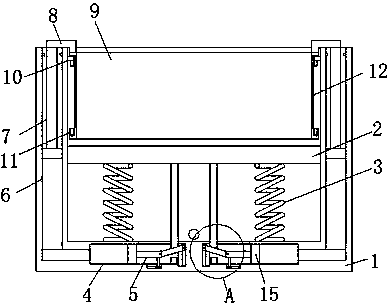

1.一种中水厂污水处理再循环用防渗透装置，包括处理箱(1)，其特征在于，所述处理箱(1)的内部滑动连接有横板(2)，所述横板(2)的底部固定连接有推动机构(3);
所述处理箱(1)的内底壁的左右两侧均开设有滑动槽(4)，所述滑动槽(4)的内部设有传动机构(5)，所述处理箱(1)顶部的左右两侧均开设有与滑动槽(4)连通的收纳槽(6)，所述收纳槽(6)的内部滑动连接有升降机构(7);
所述升降机构(7)的顶部固定连接有连接板(8)，所述连接板(8)之间固定连接有位于处理箱(1)内部的延长管(9)，所述处理箱(1)的内壁固定连接有密封机构(10)。
2.根据权利要求1所述的一种中水厂污水处理再循环用防渗透装置，其特征在于，所述推动机构(3)包括与横板(2)的底部固定连接的竖直弹簧，竖直弹簧的底部与处理箱(1)的内底壁固定连接，横板(2)的底部固定连接有延伸至滑动槽(4)内部的推杆。
3.根据权利要求1或2所述的一种中水厂污水处理再循环用防渗透装置，其特征在于，所述传动机构(5)包括与滑动槽(4)滑动连接的竖直活塞(15)，两个所述竖直活塞(15)的相对面均铰接有横杆(14)，所述横杆(14)与滑动槽(4)的底部槽壁滑动连接，两个横杆(14)的相对端均铰接有斜杆(13)，所述斜杆(13)远离横杆(14)的一端与滑动槽(4)滑动连接，所述斜杆(13)的顶部与推杆的底部接触。
4.根据权利要求1所述的一种中水厂污水处理再循环用防渗透装置，其特征在于，所述滑动槽(4)的槽底且位于斜杆(13)处固定连接有限位块(16)，所述限位块(16)的高度与横杆(14)的底面位于同一平面，所述处理箱(1)的背面开设有气孔(17)，所述气孔(17)位于横板(2)的下方。
5.根据权利要求1所述的一种中水厂污水处理再循环用防渗透装置，其特征在于，所述密封机构(10)包括与处理箱(1)的内壁固定连接的密封环，延长管(9)的外部开设有密封槽(12)，所述密封槽(12)的底部槽壁且对应密封环处开设有卡槽(11)，所述卡槽(11)的内部固定连接有密封垫。
6.根据权利要求1所述的一种中水厂污水处理再循环用防渗透装置，其特征在于，所述升降机构(7)包括与收纳槽(6)滑动连接的水平活塞，水平活塞的顶部固定连接有推板，推板的顶部与连接板(8)的底部固定连接。
说明书
一种中水厂污水处理再循环用防渗透装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种中水厂污水处理再循环用防渗透装置。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现在有很多的中水厂可以对自来水进行再处理，但是同时也会产生很多的污水，为了增加污水的利用率，需要对污水进行处理再循环，但是在污水处理再循环的过程中污水会渗透出去，导致环境的污染。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种中水厂污水处理再循环用防渗透装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种中水厂污水处理再循环用防渗透装置，包括处理箱，所述处理箱的内部滑动连接有横板，所述横板的底部固定连接有推动机构。
所述处理箱的内底壁的左右两侧均开设有滑动槽，所述滑动槽的内部设有传动机构，所述处理箱顶部的左右两侧均开设有与滑动槽连通的收纳槽，所述收纳槽的内部滑动连接有升降机构。
所述升降机构的顶部固定连接有连接板，所述连接板之间固定连接有位于处理箱内部的延长管，所述处理箱的内壁固定连接有密封机构。
优选地，所述推动机构包括与横板的底部固定连接的竖直弹簧，竖直弹簧的底部与处理箱的内底壁固定连接，横板的底部固定连接有延伸至滑动槽内部的推杆。
优选地，所述传动机构包括与滑动槽滑动连接的竖直活塞，两个所述竖直活塞的相对面均铰接有横杆，所述横杆与滑动槽的底部槽壁滑动连接，两个横杆的相对端均铰接有斜杆，所述斜杆远离横杆的一端与滑动槽滑动连接，所述斜杆的顶部与推杆的底部接触。
优选地，所述滑动槽的槽底且位于斜杆处固定连接有限位块，所述限位块的高度与横杆的底面位于同一平面，所述处理箱的背面开设有气孔，所述气孔位于横板的下方。
优选地，所述密封机构包括与处理箱的内壁固定连接的密封环，延长管的外部开设有密封槽，所述密封槽的底部槽壁且对应密封环处开设有卡槽，所述卡槽的内部固定连接有密封垫。
优选地，所述升降机构包括与收纳槽滑动连接的水平活塞，水平活塞的顶部固定连接有推板，推板的顶部与连接板的底部固定连接。
与现有技术相比，本实用新型的有益效果为：
1、污水通入处理箱中，随着污水的通入，污水推动横板下降，横板推动推杆下降，竖直弹簧压缩，推杆推动斜杆转动，斜杆转动的时候推动横杆向竖直活塞的方向滑动，竖直活塞的滑动将滑动槽内的液压油推入收纳槽内，液压油的涌入推动升降机构上升，升降机构上升带动连接板和延长管上升，使得处理箱的容积变大，同时也能防止处理箱内的污水渗透出去，防渗透效果更好。
2、在延长管上升的时候，密封机构在密封槽内滑动，随着污水的通入，密封环的底部插入卡槽中，密封环配合卡槽和密封垫，增加延长管与处理箱之间的密封性，避免污水渗透出去，使得整个装置的防渗透效果更好，且结构简单，利于推广使用。
