申请日2018.05.31
公开(公告)日2019.01.22
IPC分类号F25D17/02; F25B21/02
摘要
本实用新型涉及胶印机技术领域，公开了一种胶印机冷却水处理装置，包括冷却水处理箱，冷却水处理箱内沿竖直方向的两侧内壁上设有半导体制冷器，半导体制冷器包括吸热端、半导体片、金属导体、散热端，金属导体交错设置在吸热端与散热端相对的表面上，且通过半导体片连通;冷却水处理箱通过冷却水循环管与胶印机的输墨装置相连。本实用新型可实现胶印机冷却水处理装置循环冷却的目的，采用半导体制冷以及冷却水箱循环散热，提供了一种传热、散热效率高，使用寿命长、使用成本低的冷却水处理装置。
权利要求书

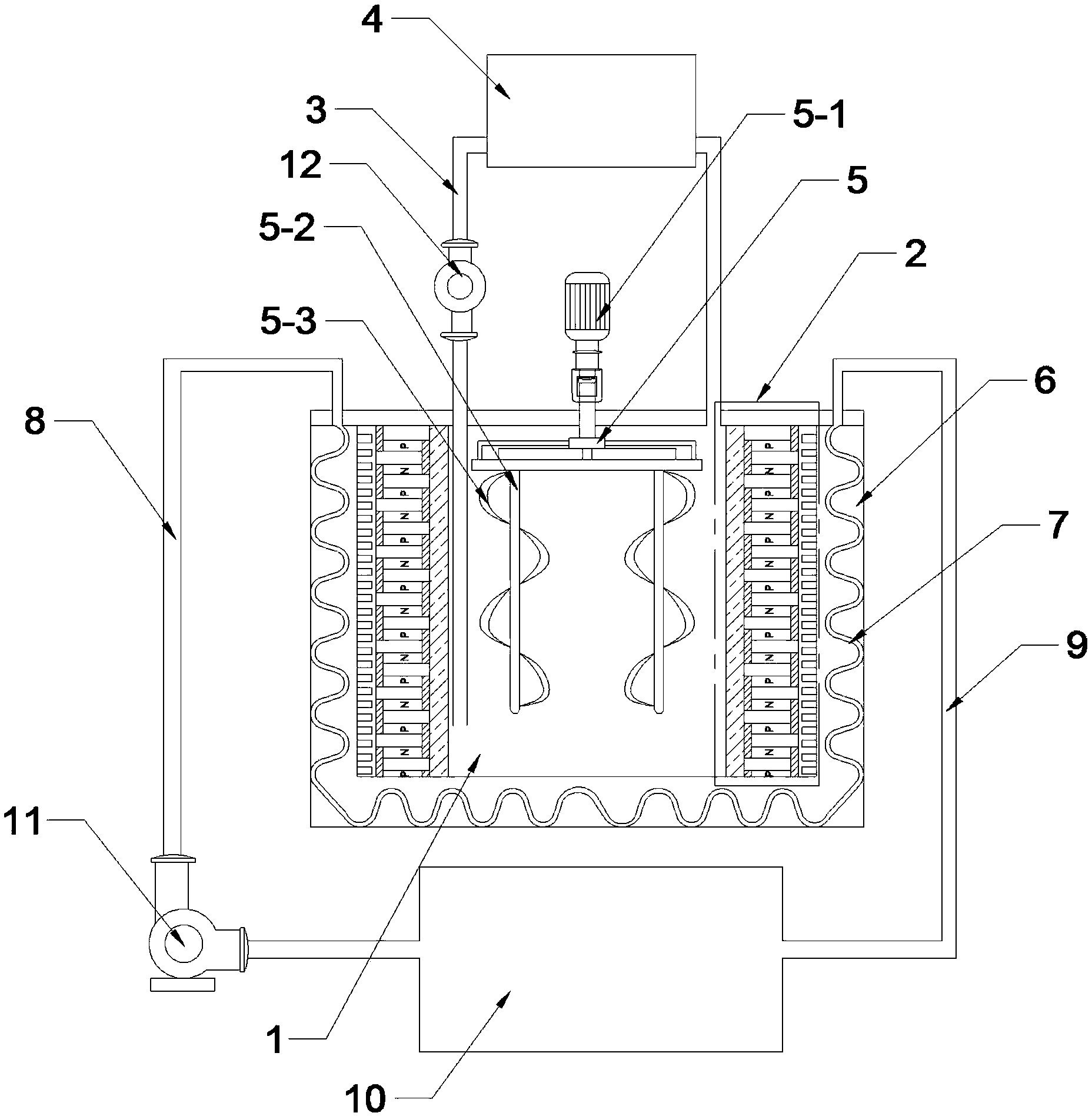

1.一种胶印机冷却水处理装置，包括冷却水处理箱(1)，其特征在于：所述冷却水处理箱(1)内沿竖直方向的两侧内壁上设有半导体制冷器(2)，所述半导体制冷器(2)包括吸热端(2-1)、半导体片(2-2)、金属导体(2-3)、散热端(2-4)，所述金属导体(2-3)交错设置在吸热端(2-1)与散热端(2-4)相对的表面上，且通过半导体片(2-2)连通;所述冷却水处理箱(1)通过冷却水循环管(3)与胶印机(4)的输墨装置相连。
2.根据权利要求1所述的一种胶印机冷却水污水处理装置，其特征在于：所述冷却水处理箱(1)内设有搅拌器(5)，所述搅拌器(5)包括转动电机(5-1)、搅拌轴(5-2)、搅拌叶片(5-3)，所述搅拌叶片(5-3)固定在搅拌轴(5-2)上，所述搅拌轴(5-2)通过冷却水处理箱(1)与转动电机(5-1)的输出轴驱动连接。
3.根据权利要求1所述的一种胶印机冷却水处理装置，其特征在于：所述半导体制冷器(2)的散热端(2-4)外侧设有冷却槽(6)。
4.根据权利要求3所述的一种胶印机冷却水处理装置，其特征在于：所述冷却槽(6)内设有螺旋冷却管(7)。
5.根据权利要求4所述的一种胶印机冷却水处理装置，其特征在于：所述螺旋冷却管(7)的一端通过进水管(8)与循环水箱(10)相连，所述进水管(8)上连接有循环水泵一(11)，所述螺旋冷却管(7)的另一端通过排水管(9)与循环水箱(10)相连。
6.根据权利要求1所述的一种胶印机冷却水处理装置，其特征在于：所述半导体制冷器(2)的吸热端(2-1)采用可导热的绝缘材料。
7.根据权利要求1所述的一种胶印机冷却水处理装置，其特征在于：所述冷却水循环管(3)的进水端伸入冷却水处理箱(1)的内腔下部。
8.根据权利要求7所述的一种胶印机冷却水处理装置，其特征在于：所述冷却水循环管(3)上设有循环水泵二(12)。
说明书
一种胶印机冷却水处理装置
技术领域
本实用新型涉及胶印机技术领域，具体是指一种胶印机冷却水处理装置。
背景技术
胶印机输墨系统由多根各种不同直径的窜墨辊、匀墨辊、着墨辊、墨斗辊和传墨辊等组成。各墨辊的中轴均由工作轴和两端的旋转轴组成，工作轴外包相应的工作面，中轴两端的旋转轴装置在胶印机机架上。
一台胶印机的传动功率大部分用于驱动输墨装置。而在输墨装置上，当油墨分离时，弹性胶辊碾压和窜墨辊来回窜动时机械能变成热量。因此人们设法用循环水使窜墨辊和墨斗辊恒温，尽量把这种热量从发源地点排出。这种循环水在中央水箱中，部分也在印刷机组附带的下单元中被调到所需要的温度。但是，现有的中央水箱在对冷却水处理时，由于冷却水的温度较高，且与空气中的二氧化碳接触后易在水箱中产生大量的水垢，容易腐蚀设备，同时还会严重影响水箱的散热性能。所以，就需要定期的对中央水箱中的水垢进行处理。此过程不仅增加了其生产成本，同时还降低了胶印机冷却水处理装置的使用寿命。
实用新型内容
基于以上问题，本实用新型提供了一种胶印机冷却水处理装置。本实用新型可实现胶印机冷却水处理装置循环冷却的目的，采用半导体制冷以及冷却水箱循环散热，提供了一种传热、散热效率高，使用寿命长、使用成本低的冷却水处理装置。
为解决以上技术问题，本实用新型采用的技术方案如下：
一种胶印机冷却水处理装置，包括冷却水处理箱，冷却水处理箱内沿竖直方向的两侧内壁上设有半导体制冷器，半导体制冷器包括吸热端、半导体片、金属导体、散热端，金属导体交错设置在吸热端与散热端相对的表面上，且通过半导体片连通;冷却水处理箱通过冷却水循环管与胶印机的输墨装置相连。
在本实用新型中，胶印机处于正常工作状态时，冷却水处理箱内的半导体制冷器与电源连通，吸热端产生的电子-空穴对使其内能减小、温度降低、向外界吸热，散热端因电子-空穴对复合使其内能增加、温度升高、向环境外放热，所以当吸热端位于冷却水处理箱内时，可将冷却水处理箱内的热能吸收，从而降低冷却水循环管流入的冷却水的温度，以达到冷却水的循环利用的目的，从而降低循环水箱中产生大量的水垢而影响其传热、散热效率，增加维护清理费用等。本实用新型可实现胶印机冷却水处理装置循环冷却的目的，采用半导体制冷以及冷却水箱循环散热，提供了一种传热、散热效率高，使用寿命长、使用成本低的冷却水处理装置。
作为一种优选的方式，冷却水处理箱内设有搅拌器，搅拌器包括转动电机、搅拌轴、搅拌叶片，搅拌叶片固定在搅拌轴上，搅拌轴通过冷却水处理箱与转动电机的输出轴驱动连接。
作为一种优选的方式，半导体制冷器的散热端外侧设有冷却槽。
作为一种优选的方式，冷却槽内设有螺旋冷却管。
作为一种优选的方式，螺旋冷却管的一端通过进水管与循环水箱相连，进水管上连接有循环水泵一，螺旋冷却管的另一端通过排水管与循环水箱相连。
作为一种优选的方式，半导体制冷器的吸热端采用可导热的绝缘材料。
作为一种优选的方式，冷却水循环管的进水端伸入冷却水处理箱的内腔下部。
作为一种优选的方式，冷却水循环管上设有循环水泵二。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型可实现胶印机冷却水处理装置循环冷却的目的，采用半导体制冷以及冷却水箱循环散热，提供了一种传热、散热效率高，使用寿命长、使用成本低的冷却水处理装置。
(2)本实用新型通过冷却水处理箱内设有搅拌器，搅拌器包括转动电机、搅拌轴、搅拌叶片，搅拌叶片固定在搅拌轴上，搅拌轴通过冷却水处理箱与转动电机的输出轴驱动连接，即可加快冷却水处理箱内的热传递。
(3)本实用新型通过半导体制冷器的散热端外侧设有冷却槽，即可对半导体制冷器散热端散发出的热能进行冷却处理。
(4)本实用新型通过冷却槽内设有螺旋冷却管，即可增大冷却接触面积，快速对冷却槽内的热能进行冷却处理。
(5)本实用新型通过螺旋冷却管的一端通过进水管与循环水箱相连，进水管上连接有循环水泵一，螺旋冷却管的另一端通过排水管与循环水箱相连，即可实现散热端的循环散热。
(6)本实用新型通过半导体制冷器的吸热端采用可导热的绝缘材料，防止半导体制冷器通电后与水接触导电。
(7)本实用新型通过冷却水循环管的进水端伸入冷却水处理箱的内腔下部，即可防止冷却水处理箱内的冷却水较少、冷却水循环管的进水端抽不到水的情况发生。
(8)本实用新型通过冷却水循环管上设有循环水泵二，即可防止由于冷却水循环管内的压力较小、无法实现冷却水循环。
