申请日2018.05.31
公开(公告)日2019.01.29
IPC分类号C02F9/04
摘要
本实用新型公开了一种中水厂污水处理再循环用除盐水箱，包括第一壳体，所述第一壳体的上侧壁对称固定连接有进水装置。本实用新型,第三齿轮通过带动转动杆转动，从而带动搅拌杆转动，搅拌杆在离心力的作用下会通过第三转轴向着背离转动杆的一侧偏转一定的角度，搅拌杆会通过第二转轴将弹簧壳内的伸缩杆拉出，同时伸缩杆的另一端会将第一弹簧拉长，同时弹簧壳会通过连接块上的第一转轴向上转动一定的角度，转动杆带动搅拌杆转动，使得污水快速运动，加快了污水与反应物质的反应速率，同时搅拌杆偏转一定的角度，使得搅拌杆搅拌的范围更广，搅拌的更充分，使得反应进行的比较彻底，使污水基本达到再利用的的标准，提升了水厂的信誉度。
权利要求书

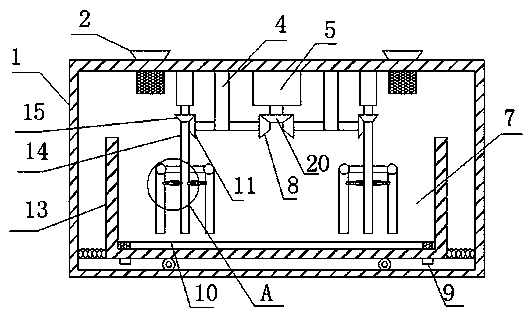

1.一种中水厂污水处理再循环用除盐水箱，包括第一壳体(1)，其特征在于，所述第一壳体(1)的上侧壁对称固定连接有进水装置，所述第一壳体(1)内开设有反应腔，所述反应腔的底侧壁上通过移动装置滑动连接有第二壳体(13)，所述第二壳体(13)的内开设有反应槽(7)，所述反应槽(7)的底侧壁上固定连接有反应装置，所述反应槽(7)的底侧壁上对称开设有出水管(9)，所述出水管(9)内壁上固定连接有过滤板，所述出水管(9)与抽水机相通，反应腔的上侧壁固定连接有驱动装置;
所述反应腔的上侧壁对称固定连接有转动块，每个所述转动块的另一端均通过转动杆(14)固定连接有第三斜齿轮(15)，每个所述转动杆(14)的侧壁上均对称固定连接有连接杆，每个所述连接杆均通过第三转轴转动连接有搅拌杆(17)，每个所述转动杆(14)的侧壁上对称转动连接有第一转轴(3)，每个所述第一转轴(3)背离转动杆(14)的一侧均通过连接块固定连接有弹簧壳(19)，所述弹簧壳(19)的内壁上通过第一弹簧(6)固定连接限位板(12)，所述限位板(12)的两端滑动连接在弹簧壳(19)的内壁上，所述第一弹簧(6)的另一端固定连接有伸缩杆(16)，所述伸缩杆(16)的另一端贯穿弹簧壳(19)并通过第二转轴(18)转动连接在搅拌杆(17)上。
2.根据权利要求1所述的一种中水厂污水处理再循环用除盐水箱，其特征在于,所述进水装置包括进水漏斗(2)，所述进水漏斗(2)的下端与反应腔相通，所述进水漏斗(2)内固定连接有过滤网。
3.根据权利要求1所述的一种中水厂污水处理再循环用除盐水箱，其特征在于，所述移动装置包括滑轮轴，所述滑轮轴固定连接在第二壳体(13)的底侧壁上，所述滑轮轴上转动连接有滑轮。
4.根据权利要求1所述的一种中水厂污水处理再循环用除盐水箱，其特征在于，所述反应装置包括反应板(10)，所述反应板(10)上设有反应物。
5.根据权利要求1所述的一种中水厂污水处理再循环用除盐水箱，其特征在于，所述驱动装置包括电机(5)，所述电机(5)通过输出轴固定连接有第四斜齿轮(20)，所述第四斜齿轮(20)的两侧对称啮合连接有第一斜齿轮(8)，每个所述第一斜齿轮(8)均通过齿轮杆固定连接有第二斜齿轮(11)，每个所述第二斜齿轮(11)均啮合连接在第三斜齿轮(15)上，每个所述齿轮杆均转动连接在固定杆(4)的一端，每个所述固定杆(4)的另一端均固定连接在反应腔的上侧壁。
6.根据权利要求1所述的一种中水厂污水处理再循环用除盐水箱，其特征在于，所述第二壳体(13)的侧壁上对称固定连接有第二弹簧，所述第二弹簧的另一端固定连接在反应腔的内壁上。
说明书
一种中水厂污水处理再循环用除盐水箱
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种中水厂污水处理再循环用除盐水箱。
背景技术
“中水”一词是相对于上水〔给水〕、下水〔排水〕而言的。中水回用技术是指将小区居民生活污水(沐浴、盥洗、洗衣、厨房、厕所)集中处理后，达到一定的标准回用于小区的绿化浇灌、车辆冲洗、道路冲洗、家庭坐便器冲洗等，从而达到节约用水的目的，而且对生态环境的改善、水污染的控制等方面也具有重大意义。
现有水厂污水处理装置，是将污水直接排放到污水处理箱内，利用箱内的反应物质，和污水内的盐类的金属离子进行反应，生成盐类沉淀，从而达到将污水中盐类的物质除去的目的。
目前大部分水厂污水处理装置，由于污水与污水处理装置内的反应物质发生的化学反应不充分，不彻底，导致处理后的污水内任然含有大量的盐类化合物，不能够达到再利用的标准，给污水处理厂带来了不好的影响。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，如：目前大部分水厂污水处理装置，由于污水与污水处理装置内的反应物质发生的化学反应不充分，不彻底，导致处理后的污水内任然含有大量的盐类化合物，不能够达到再利用的标准，给污水处理厂带来了不好的影响。
为了实现上述目的，本实用新型采用了如下技术方案：
一种中水厂污水处理再循环用除盐水箱，包括第一壳体，所述第一壳体的上侧壁对称固定连接有进水装置，所述第一壳体内开设有反应腔，所述反应腔的底侧壁上通过移动装置滑动连接有第二壳体，所述第二壳体的内开设有反应槽，所述反应槽的底侧壁上固定连接有反应装置，所述反应槽的底侧壁上对称开设有出水管，所述出水管内壁上固定连接有过滤板，所述出水管与抽水机相通，反应腔的上侧壁固定连接有驱动装置。
所述反应腔的上侧壁对称固定连接有转动块，每个所述转动块的另一端均通过转动杆固定连接有第三斜齿轮，每个所述转动杆的侧壁上均对称固定连接有连接杆，每个所述连接杆均通过第三转轴转动连接有搅拌杆，每个所述转动杆的侧壁上对称转动连接有第一转轴，每个所述第一转轴背离转动杆的一侧均通过连接块固定连接有弹簧壳，所述弹簧壳的内壁上通过第一弹簧固定连接限位板，所述限位板的两端滑动连接在弹簧壳的内壁上，所述第一弹簧的另一端固定连接有伸缩杆，所述伸缩杆的另一端贯穿弹簧壳并通过第二转轴转动连接在搅拌杆上。
优选的，所述进水装置包括进水漏斗，所述进水漏斗的下端与反应腔相通，所述进水漏斗内固定连接有过滤网。
优选的，所述移动装置包括滑轮轴，所述滑轮轴固定连接在第二壳体的底侧壁上，所述滑轮轴上转动连接有滑轮。
优选的，所述反应装置包括反应板，所述反应板上设有反应物。
优选的，所述驱动装置包括电机，所述电机通过输出轴固定连接有第四斜齿轮，所述第四斜齿轮的两侧对称啮合连接有第一斜齿轮，每个所述第一斜齿轮均通过齿轮杆固定连接有第二斜齿轮，每个所述第二斜齿轮均啮合连接在第三斜齿轮上，每个所述齿轮杆均转动连接在固定杆的一端，每个所述固定杆的另一端均固定连接在反应腔的上侧壁。
优选的，所述第二壳体的侧壁上对称固定连接有第二弹簧，所述第二弹簧的另一端固定连接在反应腔的内壁上。
与现有技术相比，本实用新型的有益效果是：
1、第三齿轮通过带动转动杆转动，从而带动搅拌杆转动，搅拌杆在离心力的作用下会通过第三转轴向着背离转动杆的一侧偏转一定的角度，搅拌杆会通过第二转轴将弹簧壳内的伸缩杆拉出，同时伸缩杆的另一端会将第一弹簧拉长，同时，弹簧壳会通过连接块上的第一转轴向上转动一定的角度，转动杆带动搅拌杆转动，使得污水快速运动，加快了污水与反应物质的反应速率，同时搅拌杆偏转一定的角度，使得搅拌杆搅拌的范围更广，搅拌的更充分，使得反应物与污水充分接触反应反应进行的比较彻底，使得污水基本达到再利用的的标准，提升了水厂的信誉度;
2、进水漏斗和过滤网方便污水进入反应腔的同时，大型杂质被过滤掉;
3、当搅拌杆在反应腔内搅动时，运动的污水会使得第二壳体左右摆动，滑轮方便第二壳体的运动，反应槽内污水和反应物反应的更加充分;
4、反应板，方便放置反应物，使得污水和反应物反应;
5、电机通过输出轴带动第四斜齿轮转动，使得第四斜齿轮带动两侧的第一斜齿轮转动，第一斜齿轮会通过带动第二斜齿轮转动从而带动第三斜齿轮转动，第三斜齿轮带动转动杆对污水进行搅拌，为整个污水处理装置提供了动力，促进了污水的净化;
6、第二弹簧可以将第二壳体来回摆动的撞击力转变成第二弹簧对第二壳体的弹力，实现第二壳体的来回摆动，使得反应槽内的化学反应进行的更彻底。
