申请日2018.05.31
公开(公告)日2019.02.01
IPC分类号C02F1/52
摘要
本实用新型提出涂料生产污水处理系统，属于涂料生产技术领域，包括污水池、化学处理池、配药桶及沉淀池，所述污水池通过第一水管与所述化学处理池连通，所述污水池内设有潜水泵，所述潜水泵与所述第一水管连接，所述第一水管通过减压引流管与所述污水池连接，所述配药桶通过第二水管与所述污水池连接，所述化学处理池底部通过第三水管与所述沉淀池连接。本实用新型通过潜水泵替换真空离心机进行抽水，减少设备损坏几率，同时在潜水泵的水路出囗处增加减压引流管，有效控制污水进入化学处理池的流速和流量。
权利要求书
1.一种涂料生产污水处理系统，其特征在于，包括污水池、化学处理池、配药桶及沉淀池，所述污水池通过第一水管与所述化学处理池连通，所述污水池内设有潜水泵，所述潜水泵与所述第一水管连接，所述第一水管通过减压引流管与所述污水池连接，所述配药桶通过第二水管与所述污水池连接，所述化学处理池底部通过第三水管与所述沉淀池连接。
2.根据权利要求1所述的一种涂料生产污水处理系统，其特征在于，所述化学处理池内还设有搅拌机。
3.根据权利要求1所述的一种涂料生产污水处理系统，其特征在于，所述配药桶通过气管与空压机连接。
4.根据权利要求1所述的一种涂料生产污水处理系统，其特征在于，所述污水池和沉淀池设置在地下，采用钢混结构，所述化学处理池和配药桶设置在地上。
说明书
一种涂料生产污水处理系统
技术领域
本实用新型属于涂料生产技术领域，尤其是一种涂料生产污水处理系统。
背景技术
涂料是涂覆在被保护或被装饰的物体表面，并能与被涂物形成牢固附着的连续薄膜，通常以树脂或乳液为主，添加颜料、填料，添加相应助剂，用有机溶剂或水配制而成的粘稠液体。基于环保要求，涂料生产过程产生的废水、污水需要经过处理才能排放。现有涂料生产污水使用的污水处理系统，采用真空离心机抽取污水，由于污水的PH值极不稳定，而且各种杂质很多，真空离心机的密封圈极容易坏掉而且杂质容易阻塞真空离心机，造成污水无法正常处理。
实用新型内容
本实用新型提供一种涂料生产污水处理系统，有效控制污水处理的流速和流量，提高污水处理的效率。
本实用新型具体采用如下技术方案实现：

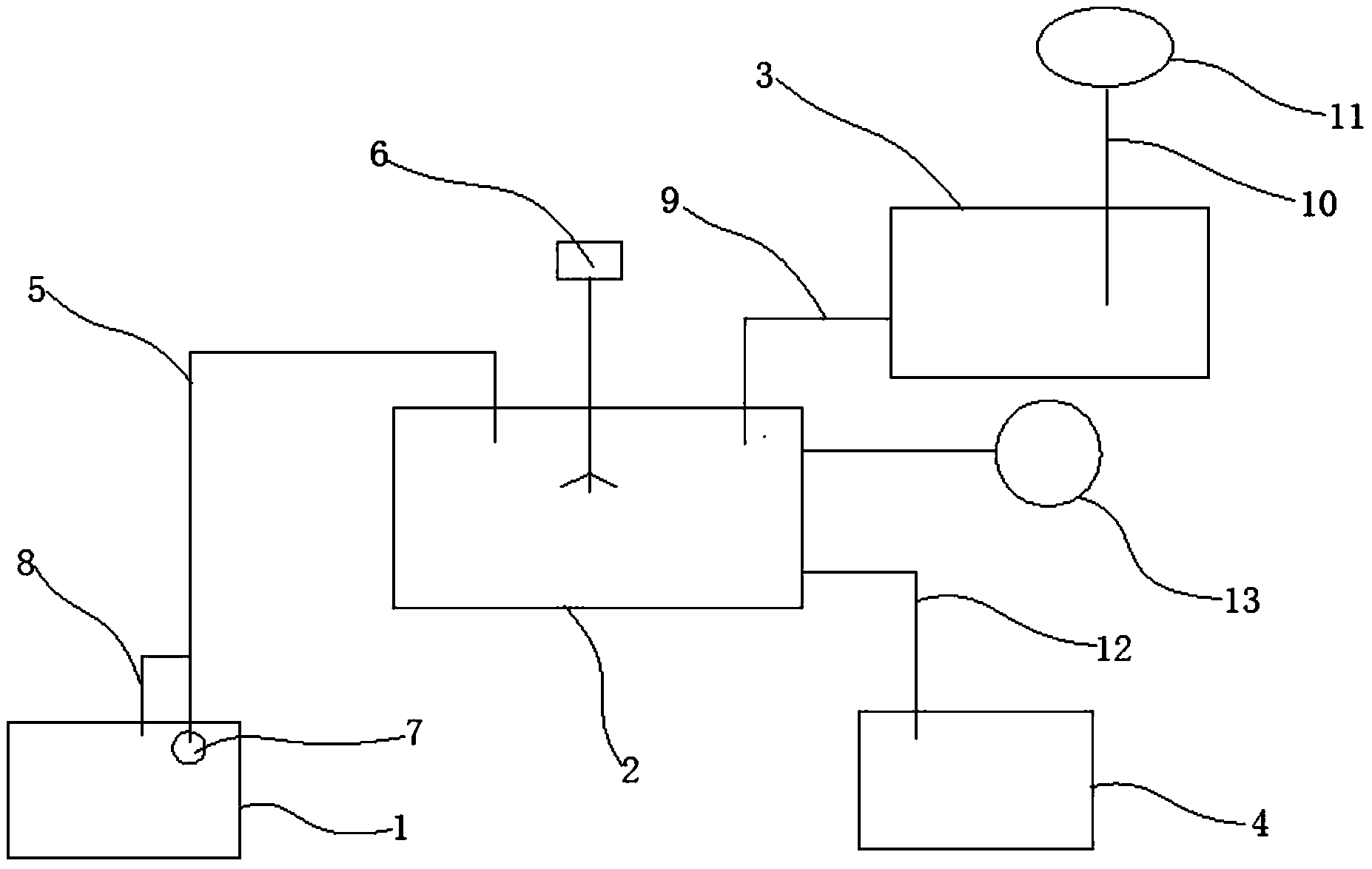

一种涂料生产污水处理系统，包括污水池、化学处理池、配药桶及沉淀池，所述污水池通过第一水管与所述化学处理池连通，所述污水池内设有潜水泵，所述潜水泵与所述第一水管连接，所述第一水管通过减压引流管与所述污水池连接，所述配药桶通过第二水管与所述污水池连接，所述化学处理池底部通过第三水管与所述沉淀池连接。
作为优选，所述化学处理池内还设有搅拌机。
作为优选，所述配药桶通过气管与空压机连接。
作为优选，所述污水池和沉淀池设置在地下，采用钢混结构，所述化学处理池和配药桶设置在地上。
本实用新型提供的一种涂料生产污水处理系统，其有益效果在于：通过潜水泵替换真空离心机进行抽水，减少设备损坏几率，同时在潜水泵的水路出囗处增加减压引流管，有效控制污水进入化学处理池的流速和流量。
