申请日2018.05.31
公开(公告)日2019.02.15
IPC分类号B01D24/10; B01D24/12; B01D24/46
摘要
本实用新型公开了一种中水厂污水处理再循环用多介质过滤器，包括壳体，所述壳体内从上向下依次固定连接有第一装置网、第二装置网和第三装置网，所述第一装置网内装满有石英砂，所述第二装置网内装满有无烟煤，所述第三装置网内装满有活性炭，所述壳体的上端贯穿设有进水管和出料管，所述壳体的下端固定连接有出水管，所述壳体的侧壁固定连接有两个装置杆，所述装置杆内设有装置腔，所述装置腔内设有第一传动机构，所述第一装置网、第二装置网和第三装置网内底部均固定连接有多个第二传动机构，多个所述第二传动机构连接有搅拌机构。本实用新型结构合理，能够在反洗过程中提供搅拌，使滤料内部的杂质得到冲洗，清理的效果好。
权利要求书

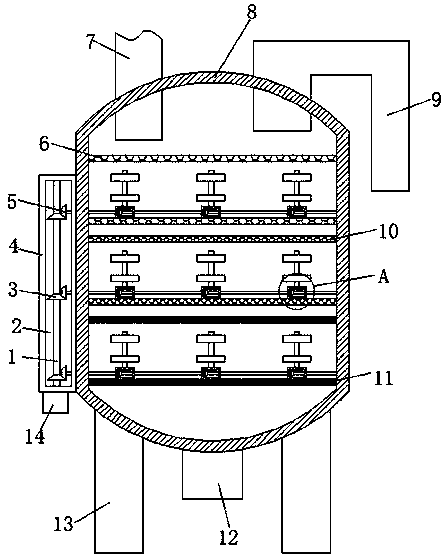

1.一种中水厂污水处理再循环用多介质过滤器，包括壳体(8)，其特征在于，所述壳体(8)内从上向下依次固定连接有第一装置网(6)、第二装置网(10)和第三装置网(11)，所述第一装置网(6)内装满有石英砂，所述第二装置网(10)内装满有无烟煤，所述第三装置网(11)内装满有活性炭，所述壳体(8)的上端贯穿设有进水管(7)和出料管(9)，所述壳体(8)的下端固定连接有出水管(12)，所述壳体(8)的侧壁固定连接有两个装置杆(4)，所述装置杆(4)内设有装置腔(2)，所述装置腔(2)内设有第一传动机构，所述第一装置网(6)、第二装置网(10)和第三装置网(11)内底部均固定连接有多个第二传动机构，多个所述第二传动机构连接有搅拌机构。
2.根据权利要求1所述的一种中水厂污水处理再循环用多介质过滤器，其特征在于，所述第一传动机构包括驱动电机(14)，所述驱动电机(14)的输出轴末端固定连接有转轴(1)，所述转轴(1)的上端贯穿装置杆(4)的内壁并延伸至装置腔(2)内，所述转轴(1)的外侧壁固定连接有三个第一锥齿轮(3)，所述装置杆(4)的内壁贯穿设有三个转杆(20)，三个所述转杆(20)位于装置腔(2)内的一端固定连接有第二锥齿轮(5)，所述第一锥齿轮(3)与第二锥齿轮(5)相互啮合。
3.根据权利要求2所述的一种中水厂污水处理再循环用多介质过滤器，其特征在于，所述第二传动机构包括装置块(18)，所述转杆(20)的末端贯穿壳体(8)和多个装置块(18)，所述装置块(18)内设有圆腔，所述转杆(20)位于圆腔内的外侧壁上固定连接有第三锥齿轮(19)，所述装置块(18)的上端转动连接有搅拌轴(16)，所述搅拌轴(16)的下端固定连接有第四锥齿轮(17)，所述第三锥齿轮(19)与第四锥齿轮(17)相互啮合。
4.根据权利要求3所述的一种中水厂污水处理再循环用多介质过滤器，其特征在于，所述搅拌机构包括多个螺旋搅拌叶(15)，所述螺旋搅拌叶(15)固定连接在搅拌轴(16)的外侧壁上。
5.根据权利要求1所述的一种中水厂污水处理再循环用多介质过滤器，其特征在于，所述壳体(8)的下端固定连接有两个支撑柱(13)。
6.根据权利要求1所述的一种中水厂污水处理再循环用多介质过滤器，其特征在于，所述第一装置网(6)、第二装置网(10)和第三装置网(11)的网孔大小分别小于石英砂、无烟煤和活性炭的大小。
说明书
一种中水厂污水处理再循环用多介质过滤器
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种中水厂污水处理再循环用多介质过滤器。
背景技术
多介质过滤器是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料，从而有效的除去悬浮杂质使水澄清的过程，常用的滤料有石英砂，无烟煤，锰砂等，主要用于水处理除浊，软化水，纯水的前级预处理等，出水浊度可达3度以下。
污水处理用多介质过滤器在使用一段时间之后，滤料内会残留较多的杂质，需要进行清理，目前进行杂质的清理采用过滤器的反洗，即反向的水流将杂质带出，但是现有的反冲洗只是单纯的水流反向冲洗进行去杂质，杂质去除的不够充分，往往滤料内部的杂质不易冲洗掉。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种中水厂污水处理再循环用多介质过滤器，其能够在反洗过程中提供搅拌，使滤料内部的杂质得到冲洗，清理的效果好。
为了实现上述目的，本实用新型采用了如下技术方案：
一种中水厂污水处理再循环用多介质过滤器，包括壳体，所述壳体内从上向下依次固定连接有第一装置网、第二装置网和第三装置网，所述第一装置网内装满有石英砂，所述第二装置网内装满有无烟煤，所述第三装置网内装满有活性炭，所述壳体的上端贯穿设有进水管和出料管，所述壳体的下端固定连接有出水管，所述壳体的侧壁固定连接有两个装置杆，所述装置杆内设有装置腔，所述装置腔内设有第一传动机构，所述第一装置网、第二装置网和第三装置网内底部均固定连接有多个第二传动机构，多个所述第二传动机构连接有搅拌机构。
优选地，所述第一传动机构包括驱动电机，所述驱动电机的输出轴末端固定连接有转轴，所述转轴的上端贯穿装置杆的内壁并延伸至装置腔内，所述转轴的外侧壁固定连接有三个第一锥齿轮，所述装置杆的内壁贯穿设有三个转杆，三个所述转杆位于装置腔内的一端固定连接有第二锥齿轮，所述第一锥齿轮与第二锥齿轮相互啮合。
优选地，所述第二传动机构包括装置块，所述转杆的末端贯穿壳体和多个装置块，所述装置块内设有圆腔，所述转杆位于圆腔内的外侧壁上固定连接有第三锥齿轮，所述装置块的上端转动连接有搅拌轴，所述搅拌轴的下端固定连接有第四锥齿轮，所述第三锥齿轮与第四锥齿轮相互啮合。
优选地，所述搅拌机构包括多个螺旋搅拌叶，所述螺旋搅拌叶固定连接在搅拌轴的外侧壁上。
优选地，所述壳体的下端固定连接有两个支撑柱。
优选地，所述第一装置网、第二装置网和第三装置网的网孔大小分别小于石英砂、无烟煤和活性炭的大小。
本实用新型与现有技术相比，其有益效果为：
1、设置有第一传动机构和第二传动机构，能够在一个驱动电机的情况下，同时带动多个搅拌机构转动，利用率高。
2、设置有多个竖直设置的搅拌机构，能够搅拌不同深度的滤料，使处在不同深度的杂质都能冲洗。
