申请日2018.05.31
公开(公告)日2019.02.15
IPC分类号C02F1/66
摘要

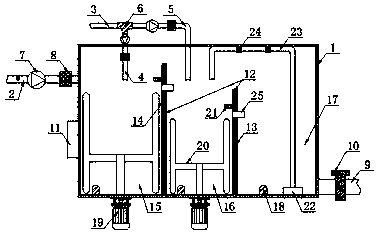

本实用新型公开了一种废水pH智能调节装置，包括反应池，所述反应池一侧连接有进废水管以及另一侧设置有出水管，所述反应池顶部设置有进酸主管，所述进酸主管一侧设置有第一分管和第二分管，所述进酸主管、第一分管与第二分管连接处设置有三通，且通过三通相连通，所述出水管上设置有控制阀，所述反应池一侧外壁设置有PID控制器，所述反应池内腔底部垂直设有隔板，所述隔板包括第一隔板和第二隔板。本实用新型通过设计多级调节的反应池，并利用PID控制器来根据pH及流量自动加盐酸，解决了因pH在线仪的检测值具有一定的滞后性，导致中和反应调节后的废水pH经常发生波动，甚至超出所要求的pH范围而容易造成药剂的浪费问题。
权利要求书
1.一种废水pH智能调节装置，包括反应池(1)，其特征在于：所述反应池(1)一侧连接有进废水管(2)以及另一侧设置有出水管(9)，所述反应池(1)顶部设置有进酸主管(3)，所述进酸主管(3)一侧设置有第一分管(4)和第二分管(5)，所述进酸主管(3)、第一分管(4)与第二分管(5)连接处设置有三通(6)，且通过三通(6)相连通，所述出水管(9)上设置有控制阀(10)，所述反应池(1)一侧外壁设置有PID控制器(11)，所述反应池(1)内腔底部垂直设有隔板(12)，所述隔板(12)包括第一隔板(13)和第二隔板(14)，所述第一隔板(13)和第二隔板(14)将反应池(1)内腔划分为一级调节区(15)、二级调节区(16)和净水区(17)，所述二级调节区(16)设置于一级调节区(15)与净水区(17)之间，所述进废水管(2)内腔顶部以及一级调节区(15)、二级调节区(16)和净水区(17)内腔底部均设置有pH计(18)，所述一级调节区(15)和二级调节区(16)底部外壁设置有电机(19)，所述电机(19)输出轴端部连接有搅拌轴(20)，所述净水区(17)内腔底部设置有循环泵(22)，所述循环泵(22)端部连接有回流管(23)。
2.根据权利要求1所述的一种废水pH智能调节装置，其特征在于：所述进废水管(2)、第一分管(4)和第二分管(6)上均设置有变频泵(7)和流量计(8)，所述流量计(8)设置于变频泵(7)的内侧。
3.根据权利要求1所述的一种废水pH智能调节装置，其特征在于：所述第一隔板(13)与第二隔板(14)呈阶梯式设置，且第一隔板(13)矮于第二隔板(14)。
4.根据权利要求1所述的一种废水pH智能调节装置，其特征在于：所述第一隔板(13)和第二隔板(14)一侧均设置有液位传感器(21)，所述第一隔板(13)和第二隔板(14)上均贯穿设有排水口(25)，所述液位传感器(21)设置于排水口(25)顶部。
5.根据权利要求1所述的一种废水pH智能调节装置，其特征在于：所述第一分管(4)端部连通反应池(1)内部的一级调节区(15)，所述第二分管(16)和回流管(23)端部均连通二级调节区(16)。
6.根据权利要求1所述的一种废水pH智能调节装置，其特征在于：所述反应池(1)内腔顶部设置有固定扣(24)，所述回流管(23)被固定扣(24)固定在内腔顶部。
7.根据权利要求1所述的一种废水pH智能调节装置，其特征在于：所述搅拌轴(20)由横轴(26)和纵轴(27)组成，所述横轴(26)与纵轴(27)之间垂直设置，且横轴(26)上下端均留有纵轴(27)的余长，所述纵轴(27)两侧均设置有凹槽。
8.根据权利要求1所述的一种废水pH智能调节装置，其特征在于：所述PID控制器(11)由比例单元P、积分单元I和微分单元D组成，所述pH变频泵(7)、流量计(8)、pH计(18)、液位传感器(21)和循环泵(22)均与PID控制器(11)电性连接。
说明书
一种废水pH智能调节装置
技术领域
本实用新型涉及废水净化技术领域，特别涉及一种废水pH智能调节装置。
背景技术
酸(碱)性废水是一种常见的工业废水，若是未经处理直接排放或虽然经过处理但未达到国家规定的排放标准向环境排放，将会对人类环境造成严重污染和破坏，目前酸(碱)性废水处理技术普遍采用酸碱性废水相互中和法以及投药中和法两种方法，这两种方法的共同点是通过酸性物质和碱性物质在中和池中发生中和反应，所需要的设施包括中和反应池、机械搅拌器、加药装置、PLC控制装置、设置在中和反应池末端的pH在线仪，并依据pH检测反馈值，通过PLC控制调节加药泵的药剂投加量。
从结构形式看，上述方法的中和池反应器属于推流式反应器。由于酸碱中和反应需要反应时间，以及废水在推流式反应器中有一定的停留时间，使得pH在线仪的检测值具有一定的滞后性，导致中和反应调节后的废水pH经常发生波动，甚至超出所要求的pH范围，容易造成药剂的浪费。
因此，发明一种废水pH智能调节装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种废水pH智能调节装置，通过设计多级调节的反应池，并利用PID控制器来根据pH及流量自动加盐酸，以解决上述背景技术中提出的因pH在线仪的检测值具有一定的滞后性，导致中和反应调节后的废水pH经常发生波动，甚至超出所要求的pH范围而容易造成药剂的浪费问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水pH智能调节装置，包括反应池，所述反应池一侧连接有进废水管以及另一侧设置有出水管，所述反应池顶部设置有进酸主管，所述进酸主管一侧设置有第一分管和第二分管，所述进酸主管、第一分管与第二分管连接处设置有三通，且通过三通相连通，所述出水管上设置有控制阀，所述反应池一侧外壁设置有PID控制器，所述反应池内腔底部垂直设有隔板，所述隔板包括第一隔板和第二隔板，所述第一隔板和第二隔板将反应池内腔划分为一级调节区、二级调节区和净水区，所述二级调节区设置于一级调节区与净水区之间，所述进废水管内腔顶部以及一级调节区、二级调节区和净水区内腔底部均设置有pH计，所述一级调节区和二级调节区底部外壁设置有电机，所述电机输出轴端部连接有搅拌轴，所述净水区内腔底部设置有循环泵，所述循环泵端部连接有回流管。
优选的，所述进废水管、第一分管和第二分管上均设置有变频泵和流量计，所述流量计设置于变频泵的内侧。
优选的，所述第一隔板与第二隔板呈阶梯式设置，且第一隔板矮于第二隔板。
优选的，所述第一隔板和第二隔板一侧均设置有液位传感器，所述第一隔板和第二隔板上均贯穿设有排水口，所述液位传感器设置于排水口顶部。
优选的，所述第一分管端部连通反应池内部的一级调节区，所述第二分管和回流管端部均连通二级调节区。
优选的，所述反应池内腔顶部设置有固定扣，所述回流管被固定扣固定在内腔顶部。
优选的，所述搅拌轴由横轴和纵轴组成，所述横轴与纵轴之间垂直设置，且横轴上下端均留有纵轴的余长，所述纵轴两侧均设置有凹槽。
优选的，所述PID控制器由比例单元P、积分单元I和微分单元D组成，所述pH变频泵、流量计、pH计、液位传感器和循环泵均与PID控制器电性连接。
本实用新型的技术效果和优点：
1、通过设计多级调节的反应池，并利用PID控制器来根据pH及流量自动加盐酸，解决了因pH在线仪的检测值具有一定的滞后性，导致中和反应调节后的废水pH经常发生波动，甚至超出所要求的pH范围而容易造成药剂的浪费问题;
2、通过设有回流管，使得若净水区内反应后的液体pH值仍然不达标，则会在循环泵的作用下使其内部的液体回流至二级调节区内进行第三次中和调节，直至达标方可排出，保证了废水排放的pH符合环保要求;
3、通过设有固定扣，可给回流管提供一个托力，以降低回流管的自身负重，确保液体回流过程的稳定进行;
4、通过在纵轴两侧设有凹槽有利于增大搅拌轴在转动方向上与反应液的正接触面积，从而提高对反应液的搅动效果，加快中和反应的速率。
