申请日2018.05.31
公开(公告)日2019.02.15
IPC分类号B01D24/10; B01D35/16
摘要
本实用新型公开了一种园林污水回收处理装置，清洁槽体的上端设有过滤腔体，该过滤腔体可先将污水中的大部分杂质去除，且过滤海绵便于更换，便于操作;电机带动齿轮的旋转，进而带动转盘的旋转，最终带动转环的旋转，为清洁辊在清洁槽体的内部进行旋转清理污水中的杂质提供动力;清洁架的两端分别活动设有活动卡块，推动活动卡块，使其一端卡设在卡槽的内部，此时向下推动清洁架，使活动卡块卡设在卡槽的底部，进而将清洁架的位置固定，便于更换清理。
权利要求书

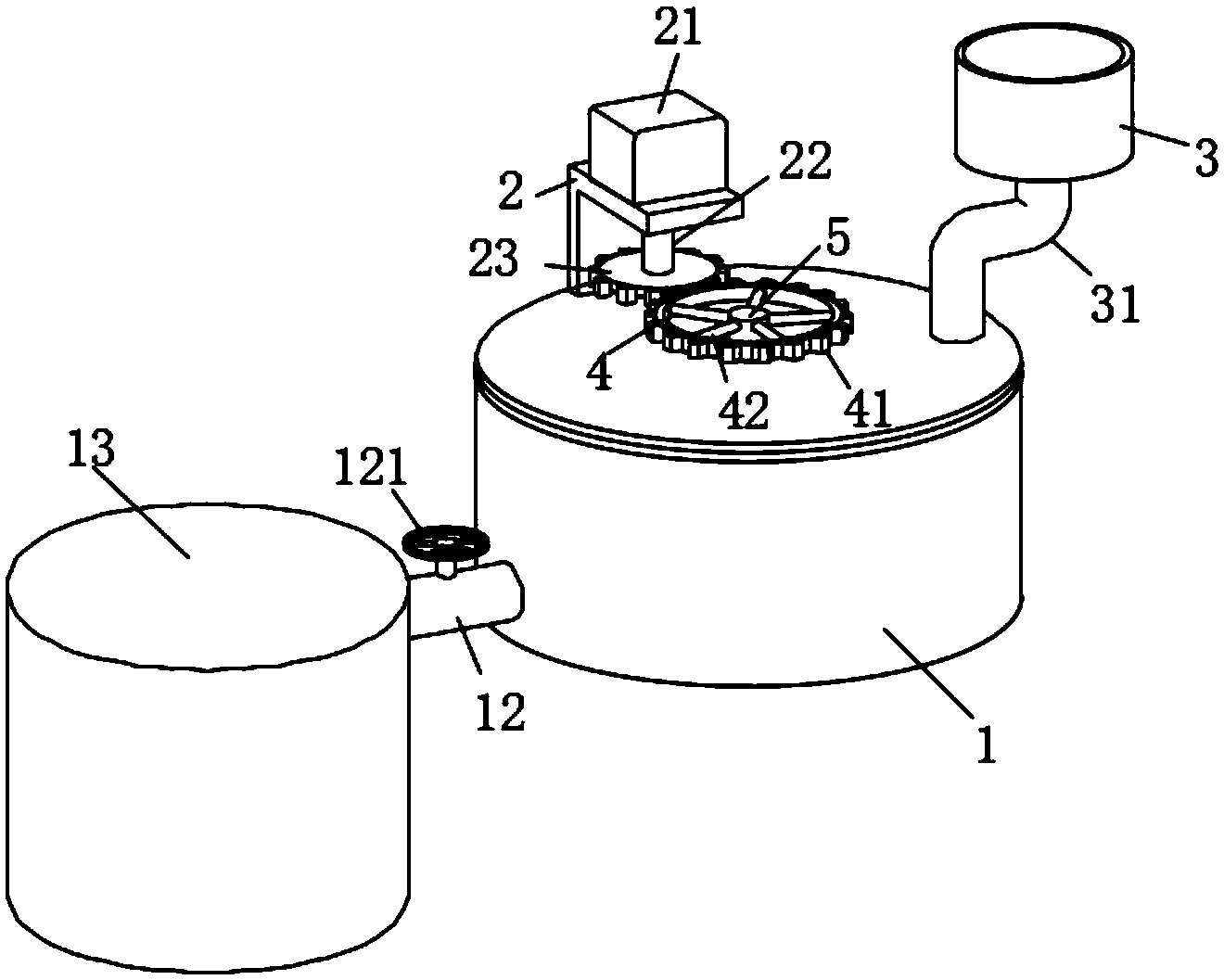

1.一种园林污水回收处理装置，包括清洁槽体(1)与过滤腔体(3)，其特征在于：所述清洁槽体(1)的上表面焊接设有安装板(2)，所述安装板(2)的上表面固定连接有电机(21)，该电机(21)的下表面转动连接有中心轴(22)，所述中心轴(22)的下端垂直设有齿轮(23)，所述齿轮(23)的表面啮合设有转盘(4)，所述清洁槽体(1)的内部转动连接有转环(6)，所述转环(6)的中部通过长杆与固定环(51)连接，所述固定环(51)的上端垂直焊接设有连接杆(5)，所述连接杆(5)的上端贯穿清洁槽体(1)设置，该连接杆(5)的上端等间距安装有固定杆(42)，所述固定杆(42)的端部与转盘(4)的内壁相焊接设置，所述转环(6)的下表面垂直焊接设有连接板(7)，相邻所述连接板(7)之间活动插设有清洁架(8)，所述清洁架(8)的下表面对称焊接设有抵板(82)，相邻所述抵板(82)之间转动连接有清洁辊(9)。
2.根据权利要求1所述的一种园林污水回收处理装置，其特征在于：所述清洁槽体(1)的上表面一侧设有过滤腔体(3)，该过滤腔体(3)的内部可等间距贴设有过滤海绵，所述过滤腔体(3)的下端连通设有导管(31)，该导管(31)的下端与清洁槽体(1)的内腔相连通设置。
3.根据权利要求1所述的一种园林污水回收处理装置，其特征在于：所述转盘(4)的表面等间距设有花键(41)，所述齿轮(23)的表面与花键(41)相啮合设置，所述连接杆(5)与清洁槽体(1)相接触部分设有轴承，所述转环(6)的外表面固定设有定位环(61)，所述清洁槽体(1)的内壁表面开设有定位槽(11)，所述定位环(61)转动卡设在定位槽(11)的内部。
4.根据权利要求1所述的一种园林污水回收处理装置，其特征在于：所述清洁槽体(1)的下端连通设有出水管(12)，该出水管(12)上固定设有水阀(121)，所述出水管(12)的一端连通设有储水槽体(13)。
5.根据权利要求1所述的一种园林污水回收处理装置，其特征在于：所述连接板(7)的两端对称活动连接有活动卡块(81)，该活动卡块(81)为截面形状为“T”形的卡块，所述连接板(7)靠近清洁架(8)的一侧开设有卡槽(71)，所述活动卡块(81)活动卡设在卡槽(71)的内部。
说明书
一种园林污水回收处理装置
技术领域
本实用新型涉及污水回收装置技术领域，具体为一种园林污水回收处理装置。
背景技术
污水通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，在园林的日常维护过程中会产生污水，该污水中含有较多的污泥、杂质等污物，现有对园林污水净化的装置对污水净化效率低，并且容易堵塞住过滤网，影响过滤净化的正常进行，此外，传统的回收装置在净化过程中由于过滤设备一般都是固定安装的，导致其在需要更换时，非常不方便，局限性较大，为此本实用新型提出一种园林污水回收处理装置，用来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种园林污水回收处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种园林污水回收处理装置，包括清洁槽体与过滤腔体，所述清洁槽体的上表面焊接设有安装板，所述安装板的上表面固定连接有电机，该电机的下表面转动连接有中心轴，所述中心轴的下端垂直设有齿轮，所述齿轮的表面啮合设有转盘，所述清洁槽体的内部转动连接有转环，所述转环的中部通过长杆与固定环连接，所述固定环的上端垂直焊接设有连接杆，所述连接杆的上端贯穿清洁槽体设置，该连接杆的上端等间距安装有固定杆，所述固定杆的端部与转盘的内壁相焊接设置，所述转环的下表面垂直焊接设有连接板，相邻所述连接板之间活动插设有清洁架，所述清洁架的下表面对称焊接设有抵板，相邻所述抵板之间转动连接有清洁辊。
优选的，所述清洁槽体的上表面一侧设有过滤腔体，该过滤腔体的内部可等间距贴设有过滤海绵，所述过滤腔体的下端连通设有导管，该导管的下端与清洁槽体的内腔相连通设置。
优选的，所述转盘的表面等间距设有花键，所述齿轮的表面与花键相啮合设置，所述连接杆与清洁槽体相接触部分设有轴承，所述转环的外表面固定设有定位环，所述清洁槽体的内壁表面开设有定位槽，所述定位环转动卡设在定位槽的内部。
优选的，所述清洁槽体的下端连通设有出水管，该出水管上固定设有水阀，所述出水管的一端连通设有储水槽体。
优选的，所述连接板的两端对称活动连接有活动卡块，该活动卡块为截面形状为“T”形的卡块，所述连接板靠近清洁架的一侧开设有卡槽，所述活动卡块活动卡设在卡槽的内部。
与现有技术相比，本实用新型的有益效果是：
1.清洁槽体的上端设有过滤腔体，该过滤腔体可先将污水中的大部分杂质去除，且过滤海绵便于更换，便于操作;
2.电机带动齿轮的旋转，进而带动转盘的旋转，最终带动转环的旋转，为清洁辊在清洁槽体的内部进行旋转清理污水中的杂质提供动力;
3.清洁架的两端分别活动设有活动卡块，推动活动卡块，使其一端卡设在卡槽的内部，此时向下推动清洁架，使活动卡块卡设在卡槽的底部，进而将清洁架的位置固定，便于更换清理。
