申请日2018.05.31
公开(公告)日2019.03.29
IPC分类号C02F1/04; C02F103/06
摘要
本实用新型公开了一种垃圾渗滤液处理用蒸发装置，包括加热室，所述加热室的外表面设置有防烫网，且防烫网与加热室连接处设置有固定条，所述加热室的一侧设置有蒸发室，且蒸发室的一侧表面设置有表箱，所述表箱的内部设置有压力表，且压力表的一端连接设置有压力管，所述压力管贯穿过表箱的内部;在防烫网的作用下，可以避免操作工人直接接触加热室的表面，有效减少了操作工人因误碰被烫伤的可能性，并对加热室机体起到一定的保护作用，且防烫网并不影响机器的正常工作，拆卸也较为便利，当需要对冷凝器与受液罐进行连接，或者机器管道进行连接时，只需将两个连接件内部的凸起和凹槽进行卡合，再用螺栓进行固定连接即可。
权利要求书

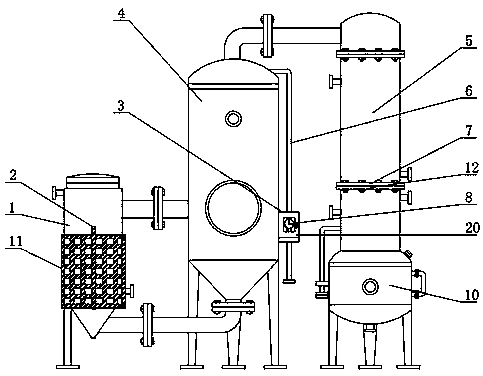

1.一种垃圾渗滤液处理用蒸发装置，包括加热室(1)，其特征在于：所述加热室(1)的外表面设置有防烫网(11)，且防烫网(11)与加热室(1)连接处设置有固定条(2)，所述加热室(1)的一侧设置有蒸发室(4)，且蒸发室(4)的一侧表面设置有表箱(3)，所述表箱(3)的内部设置有压力表(8)，且压力表(8)的一端连接设置有压力管(6)，所述压力管(6)贯穿过表箱(3)的内部，且压力管(6)的一端固定连接在蒸发室(4)的顶部，所述表箱(3)的一侧内部设置有挡板(19)，所述表箱(3)的一侧表面设置有舱门(20)，且舱门(20)与表箱(3)连接处设置有铰链(18)，所述舱门(20)的外表面设置有把手(9)，且把手(9)的一侧设置有观测镜(17)，所述舱门(20)的内表面设置有卡销(16)，且卡销(16)与把手(9)通过旋转轴连接，所述蒸发室(4)的一侧设置有冷凝器(5)，且冷凝器(5)的底部设置有受液罐(10)，所述冷凝器(5)与受液罐(10)连接处设置有第一连接件(7)与第二连接件(12)，且第一连接件(7)的内部设置有圆形凸起(13)，所述第二连接件(12)的内部设置有圆形凹槽(14)，且圆形凹槽(14)位置与圆形凸起(13)相对应，所述圆形凸起(13)与圆形凹槽(14)的内部均设置有螺栓孔(15)。
2.根据权利要求1所述的一种垃圾渗滤液处理用蒸发装置，其特征在于：所述防烫网(11)分为两个部分，且两个部分之间通过螺栓固定连接。
3.根据权利要求1所述的一种垃圾渗滤液处理用蒸发装置，其特征在于：所述观测镜(17)为透明材质构件。
4.根据权利要求1所述的一种垃圾渗滤液处理用蒸发装置，其特征在于：所述圆形凸起(13)的尺寸与圆形凹槽(14)的尺寸相匹配。
5.根据权利要求1所述的一种垃圾渗滤液处理用蒸发装置，其特征在于：所述加热室(1)的外表面设置有方形孔，且方形孔位置与固定条(2)相对应。
说明书
一种垃圾渗滤液处理用蒸发装置
技术领域
本实用新型属于废液处理技术领域，具体涉及一种垃圾渗滤液处理用蒸发装置。
背景技术
垃圾渗滤液蒸发装置，基于蒸发浓缩结晶的原理，采用多效减压蒸发浓缩结晶有机废水,对浓缩液中的盐分进行分离后，通过集盐器进行回收,浓缩液进行干燥回收或焚烧处理，蒸发后的冷凝水一般通过后续的生化处理进行处理，可以实现废水排放的标准。
现有的在使用时仍然存在一些不足之处：
1、加热室工作时外表面会不断升温，而外表面非常光滑，由于加热室位置偏低，可能导致附近工人误碰产生烫伤危险，且车间内其他机器倒塌或者碰撞到加热室表面，还会导致加热室损坏，对后期加热效果产生影响。
2、冷凝器与受液罐的连接口通过螺栓进行连接固定，且整个机器管道之间为同样连接固定方式，但连接口表面较为平整，安装时必须将上下连接口内部螺栓孔进行对齐才能进行安装，对齐过程较为繁琐，且管道较重需要反复旋转才能进行对齐，给安装过程带来极大不便。
3、压力表暴露在外，没有任何保护，可能导致压力表的损坏，而压力表为整个机器的重要部件，一旦压力表出现故障，很可能出现安全事故。
实用新型内容
本实用新型的目的在于提供一种垃圾渗滤液处理用蒸发装置，以解决上述背景技术中提出的加热室工作时外表面会不断升温，而外表面非常光滑，由于加热室位置偏低，可能导致附近工人误碰产生烫伤危险，且车间内其他机器倒塌或者碰撞到加热室表面，还会导致加热室损坏，对后期加热效果产生影响，冷凝器与受液罐的连接口通过螺栓进行连接固定，且整个机器管道之间为同样连接固定方式，但连接口表面较为平整，安装时必须将上下连接口内部螺栓孔进行对齐才能进行安装，对齐过程较为繁琐，且管道较重需要反复旋转才能进行对齐，给安装过程带来极大不便，压力表暴露在外，没有任何保护，可能导致压力表的损坏，而压力表为整个机器的重要部件，一旦压力出现问题，很可能出现安全事故的问题。
为实现上述目的，本实用新型提供如下技术方案：一种垃圾渗滤液处理用蒸发装置，包括加热室，所述加热室的外表面设置有防烫网，且防烫网与加热室连接处设置有固定条，所述加热室的一侧设置有蒸发室，且蒸发室的一侧表面设置有表箱，所述表箱的内部设置有压力表，且压力表的一端连接设置有压力管，所述压力管贯穿过表箱的内部，且压力管的一端固定连接在蒸发室的顶部，所述表箱的一侧内部设置有挡板，所述表箱的一侧表面设置有舱门，且舱门与表箱连接处设置有铰链，所述舱门的外表面设置有把手，且把手的一侧设置有观测镜，所述舱门的内表面设置有卡销，且卡销与把手通过旋转轴连接，所述蒸发室的一侧设置有冷凝器，且冷凝器的底部设置有受液罐，所述冷凝器与受液罐连接处设置有第一连接件与第二连接件，且第一连接件的内部设置有圆形凸起，所述第二连接件的内部设置有圆形凹槽，且圆形凹槽位置与圆形凸起相对应，所述圆形凸起与圆形凹槽的内部均设置有螺栓孔。
优选的，所述防烫网分为两个部分，且两个部分之间通过螺栓固定连接。
优选的，所述观测镜为透明材质构件。
优选的，所述圆形凸起的尺寸与圆形凹槽的尺寸相匹配。
优选的，所述加热室的外表面设置有方形孔，且方形孔位置与固定条相对应。
与现有技术相比，本实用新型的有益效果是：
1、在防烫网的作用下，可以避免操作工人直接接触加热室的表面，有效减少了操作工人因误碰被烫伤的可能性，并对加热室机体起到一定的保护作用，且防烫网并不影响机器的正常工作，拆卸也较为便利。
2、当需要对冷凝器与受液罐进行连接，或者机器管道进行连接时，只需将两个连接件内部的凸起和凹槽进行卡合，再用螺栓进行固定连接即可，大幅度减少了因对齐螺栓孔所带来的时间，此方法稳定可靠，方便快捷。
3、日常使用时，在表箱的作用下可对内部压力表进行有效的保护，且不需要开启舱门也能对压力表进行观察，而当需要对压力表进行检修时，只需要打开舱门即可，避免了因压力表外露而产生损坏的可能性，从而降低安全事故发生的几率。
