申请日2018.05.31
公开(公告)日2019.03.29
IPC分类号C02F9/14
摘要

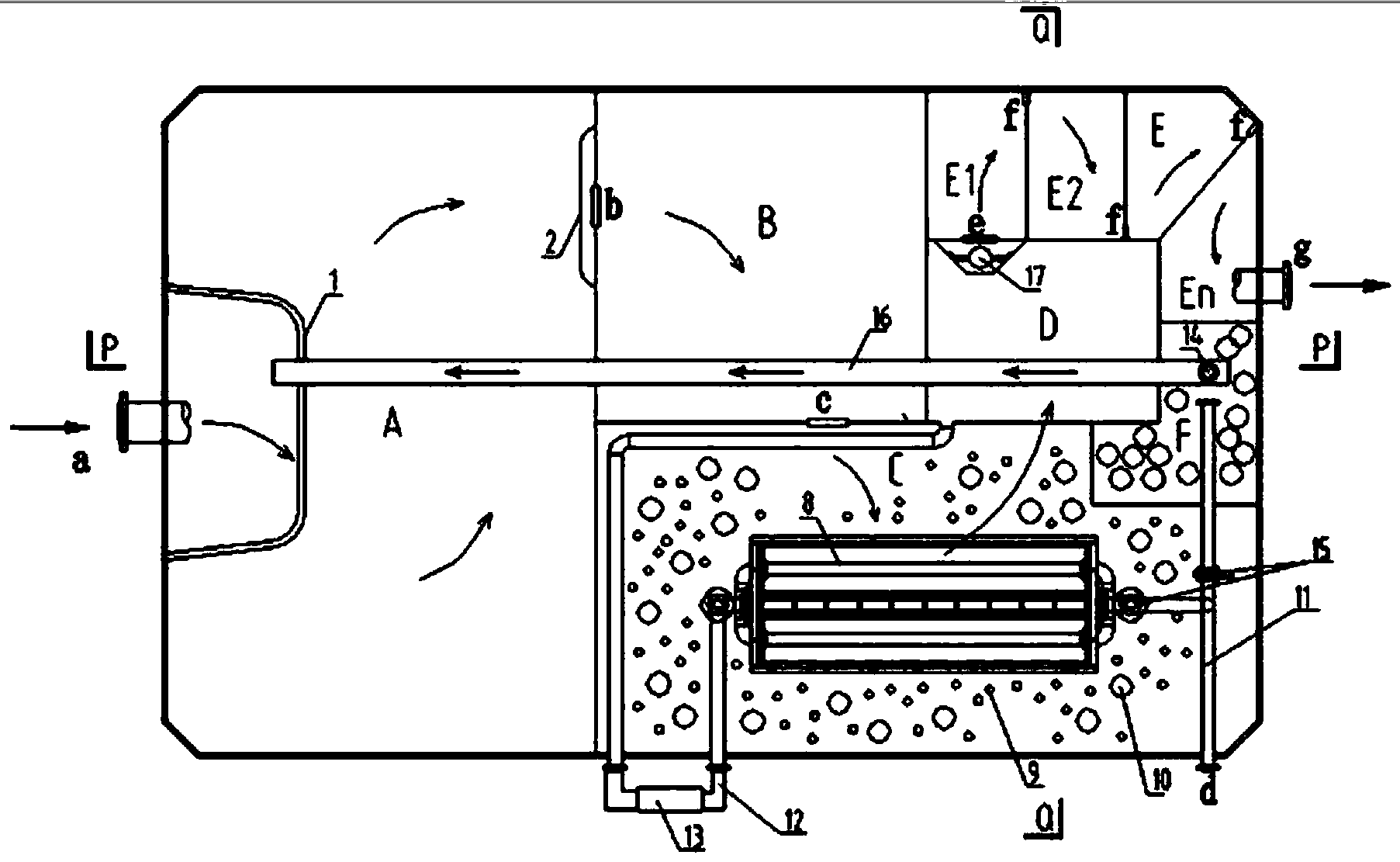

本实用新型涉及一种MBR一体化污水回用设备，包括依次连通的调节池、缺氧池、MBR池、中间水池和接触消毒池;调节池上设有初级进水口和一级排放口，一级排放口将调节池和缺氧池连通，调节池内设有厌氧污泥，二级排放口将缺氧池和MBR池连通，缺氧池内上部设有悬浮球填料层，MBR池底部设有MBR组件，MBR池内设有活性污泥，MBR组件通过进气管连接风机，MBR组件通过排水管连接中间水池，MBR池内还设有锥形斗，锥形斗内设有气提装置，气提装置的排污口通过污泥回流管连接调节池，中间水池通过三级排放口连接接触消毒池，三级排放口处设有氯片消毒装置，接触消毒池依次分割为一级消毒反应室、二级消毒反应室和N级消毒反应室，N级消毒反应室上设有末级排水口。
权利要求书
1.一种MBR一体化污水回用设备，其特征在于：包括调节池、缺氧池、MBR池、中间水池和接触消毒池;调节池上设有初级进水口和一级排放口，初级进水口连接污水排放源，一级排放口将调节池和缺氧池连通，调节池内设有厌氧污泥，缺氧池上设有二级排放口，二级排放口将缺氧池和MBR池连通，缺氧池内上部设有悬浮球填料层，MBR池底部设有MBR组件，MBR池内设有活性污泥，MBR组件通过进气管连接风机，MBR组件通过排水管连接中间水池，排水管上设有抽吸泵，MBR池内还设有锥形斗，锥形斗内设有气提装置，气提装置的进气口通过三通与进气管导通，气提装置的排污口通过污泥回流管连接调节池，中间水池通过三级排放口连接接触消毒池，三级排放口处设有氯片消毒装置，接触消毒池依次分割为一级消毒反应室、二级消毒反应室和N级消毒反应室，一级消毒反应室、二级消毒反应室和N级消毒反应室均通过连通口顺次连通，且连通口蛇形分布，N级消毒反应室上设有末级排水口。
2.根据权利要求1所述的MBR一体化污水回用设备，其特征在于：所述的调节池上的初级进水口处设有活动格网。
3.根据权利要求1所述的MBR一体化污水回用设备，其特征在于：所述的悬浮球填料层通过上层不锈钢网格板和下层不锈钢网格板固定于缺氧池上部，上层不锈钢网格板上开设有进料口。
4.根据权利要求1所述的MBR一体化污水回用设备，其特征在于：所述的一级排放口的调节池侧设有引流板。
5.根据权利要求1所述的MBR一体化污水回用设备，其特征在于：所述的活性污泥采用溶解有溶解氧的活性污泥。
6.根据权利要求1所述的MBR一体化污水回用设备，其特征在于：所述的进气管和排水管上均设有调节阀。
说明书
一种MBR一体化污水回用设备
技术领域
本实用新型属于污水处理设备领域，具体涉及一种MBR一体化污水回用设备。
背景技术
膜生物反应器(简称MBR)用膜分离技术取代传统的二沉池，将经过生化处理的污水从生物反应器滤出，得到浊度很低的处理水。同时，系统中的活性污泥以及大分子物质还保留在反应器中。这种分离方式提高了出水水质，增加了反应器中的污泥浓度，与传统的活性污泥法相比，MBR技术出水水质好，CODCr、BOD5、浊度都很低，绝大部分的微生物被截留，出水水质达到或优于生活杂用水的水质标准，可直接作为中水用于城市园林绿化、清洁、消防、冷却循环水等用途。MBR技术中膜的高效截留作用也实现了污水停留时间和微生物泥龄的分离，活性污泥的浓度高，占地面积小，污泥产量低，处理效率高。
传统一体化污水回用设备设有二沉池和过滤池，不仅占地面积大、处理效率低，而且还需要使用清水进行反冲洗，使得实际产水量较少。本实用新型针对以上问题提供了一种更加简单高效的解决方式，同时由于动力设备均设在设备外部，操作和检修也更加方便。
实用新型内容
本实用新型的目的是克服现有技术的不足而提供一种MBR一体化污水回用设备，避免了生活污水及部分医疗废水对人们生活环境造成的恶劣影响，同时处理后的水可作为灌溉用水、冲洗用水、景观用水等，实现了污水的资源化利用。
本实用新型的技术方案如下：
一种MBR一体化污水回用设备，包括调节池、缺氧池、MBR池、中间水池和接触消毒池;调节池上设有初级进水口和一级排放口，初级进水口连接污水排放源，一级排放口将调节池和缺氧池连通，调节池内设有厌氧污泥，缺氧池上设有二级排放口，二级排放口将缺氧池和MBR池连通，缺氧池内上部设有悬浮球填料层，MBR池底部设有MBR组件，MBR池内设有活性污泥，MBR组件通过进气管连接风机，MBR组件通过排水管连接中间水池，排水管上设有抽吸泵，MBR池内还设有锥形斗，锥形斗内设有气提装置，气提装置的进气口通过三通与进气管导通，气提装置的排污口通过污泥回流管连接调节池，中间水池通过三级排放口连接接触消毒池，三级排放口处设有氯片消毒装置，接触消毒池依次分割为一级消毒反应室、二级消毒反应室和N级消毒反应室，一级消毒反应室、二级消毒反应室和N级消毒反应室均通过连通口顺次连通，且连通口蛇形分布，N级消毒反应室上设有末级排水口。
所述的调节池上的初级进水口处设有活动格网。
所述的悬浮球填料层通过上层不锈钢网格板和下层不锈钢网格板固定于缺氧池上部，上层不锈钢网格板上开设有进料口。
所述的一级排放口的调节池侧设有引流板。
所述的活性污泥采用溶解有溶解氧的活性污泥。
所述的进气管和排水管上均设有调节阀。
本实用新型的有益效果：
本实用新型主要包括调节池、缺氧池、MBR池、中间水池和接触消毒池，生活污水或者部分医疗废水进入调节池，在厌氧污泥的作用下，污水中的有机物质得到部分去除。之后，污水由一级排放口进入缺氧池，污水中的兼氧微生物附着在缺氧池上部的悬浮球填料上，并形成生物膜，可同时进行有机物的分解及反硝化作用。随后，污水由二级排放口进入MBR池后，在溶解氧和活性污泥的作用下，污水中的氨氮被氧化为硝酸盐，绝大部分有机物得到去除;再在MBR组件的作用下进行过滤处理，污水中的绝大部分微生物被截留在MBR池中，清水通过MBR组件上设有的排水管，排放到中间水池，同时，MBR池中的活性污泥通过污泥回流区中的气提装置并经污泥回流管进入调节池，确保了缺氧池中反硝化作用的顺利进行。
之后，进入到中间水池中的清水再在设于三级排放口处的氯片消毒装置经过清水的浸泡，其中的次氯酸钙溶解到水中，之后进入接触消毒池，水中剩余的微生物及病毒被杀灭，清水则通过末级排水口排出设备并可进行回用，同时设备中的剩余活性污泥被集中到调节池底部进行厌氧消化，形成厌氧污泥，设备正常运行只需定期清洗活动格网及定期清掏厌氧污泥即可。
本装置的结构分布衔接紧凑，占地面积合理，便于实施。
