申请日2018.05.31
公开(公告)日2019.03.29
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了一种燃煤电厂废水回收处理装置，包括废水收集箱、澄清浓缩分离器、电控箱、石灰乳存储罐，所述废水收集箱一侧设置有污水泵，所述污水泵一侧设置有混合反应塔，所述混合反应塔上设置有次氯酸钠存储罐，所述次氯酸钠存储罐一侧设置有所述第一药泵，所述混合反应塔一侧设置有废水池，所述废水池一侧设置有中和池，所述中和池一侧设置有沉降池，所述沉降池一侧设置有絮凝箱，所述中和池上方设置有所述石灰乳存储罐，所述沉降池上方设置有混凝剂存储罐。有益效果在于：能够有效的将燃煤发电厂排出的污水中的多种重金属等过滤，避免了排放的废水对自然环境造成污染，使河流或者湖泊的水质得到的保证，并且该装置结构设计合理。
权利要求书
1.一种燃煤电厂废水回收处理装置，其特征在于：包括废水收集箱(1)、澄清浓缩分离器(14)、电控箱(20)、石灰乳存储罐(8)，所述废水收集箱(1)一侧设置有污水泵(2)，所述污水泵(2)一侧设置有混合反应塔(3)，所述混合反应塔(3)上设置有次氯酸钠存储罐(4)，所述次氯酸钠存储罐(4)一侧设置有所述第一药泵(5)，所述混合反应塔(3)一侧设置有废水池(6)，所述废水池(6)一侧设置有中和池(7)，所述中和池(7)一侧设置有沉降池(10)，所述沉降池(10)一侧设置有絮凝箱(13)，所述中和池(7)上方设置有所述石灰乳存储罐(8)，所述沉降池(10)上方设置有混凝剂存储罐(9)，所述絮凝箱(13)上方设置有助凝剂存储罐(11)，所述石灰乳存储罐(8)、所述混凝剂存储罐(9)、所述助凝剂存储罐(11)一端分别设置有第二药泵(12)，所述絮凝箱(13)一侧设置有污水输送管道(22)，所述污水输送管道(22)下方设置有所述澄清浓缩分离器(14)，所述澄清浓缩分离器(14)一侧设置有出水箱(15)，所述出水箱(15)一侧设置有清水池(17)，所述出水箱(15)上设置有盐酸存储罐(16)，所述出水箱(15)下方设置有污泥泵(18)，所述污泥泵(18)一侧设置有板框压滤机(19)，所述电控箱(20)上设置有电源开关(21)，所述电控箱(20)通过导线分别与所述污水泵(2)、所述第一药泵(5)、所述第二药泵(12)、所述污泥泵(18)、所述板框压滤机(19)连接。
2.根据权利要求1所述的一种燃煤电厂废水回收处理装置，其特征在于：所述次氯酸钠存储罐(4)通过螺栓固定在所述混合反应塔(3)上。
3.根据权利要求1所述的一种燃煤电厂废水回收处理装置，其特征在于：所述污水泵(2)通过法兰与所述废水收集箱(1)连接。
4.根据权利要求1所述的一种燃煤电厂废水回收处理装置，其特征在于：所述澄清浓缩分离器(14)通过法兰与所述污水输送管道(22)连接。
5.根据权利要求1所述的一种燃煤电厂废水回收处理装置，其特征在于：所述盐酸存储罐(16)通过螺栓固定在所述出水箱(15)上方。
6.根据权利要求1所述的一种燃煤电厂废水回收处理装置，其特征在于：所述出水箱(15)通过法兰与所述澄清浓缩分离器(14)连接。
7.根据权利要求1所述的一种燃煤电厂废水回收处理装置，其特征在于：所述第一药泵(5)通过螺栓固定在所述混合反应塔(3)上。
说明书
一种燃煤电厂废水回收处理装置
技术领域
本实用新型涉及废水回收领域，特别是涉及一种燃煤电厂废水回收处理装置。
背景技术
燃煤电厂脱硫废水中含有多种重金属和高浓度的悬浮物、有机物，脱硫废水如果处理工作不到位的话，污水一旦排放到河里去河水会受到严重污染，河里的鱼虾会全部死光，人们的引用水源也会受到威胁，并且我国还是一个缺水大国，保护自然环境刻不容缓。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种燃煤电厂废水回收处理装置。
本实用新型通过以下技术方案来实现上述目的：
一种燃煤电厂废水回收处理装置，包括废水收集箱、澄清浓缩分离器、电控箱、石灰乳存储罐，所述废水收集箱一侧设置有污水泵，所述污水泵一侧设置有混合反应塔，所述混合反应塔上设置有次氯酸钠存储罐，所述次氯酸钠存储罐一侧设置有所述第一药泵，所述混合反应塔一侧设置有废水池，所述废水池一侧设置有中和池，所述中和池一侧设置有沉降池，所述沉降池一侧设置有絮凝箱，所述中和池上方设置有所述石灰乳存储罐，所述沉降池上方设置有混凝剂存储罐，所述絮凝箱上方设置有助凝剂存储罐，所述石灰乳存储罐、所述混凝剂存储罐、所述助凝剂存储罐一端分别设置有第二药泵，所述絮凝箱一侧设置有污水输送管道，所述污水输送管道下方设置有所述澄清浓缩分离器，所述澄清浓缩分离器一侧设置有出水箱，所述出水箱一侧设置有清水池，所述出水箱上设置有盐酸存储罐，所述出水箱下方设置有污泥泵，所述污泥泵一侧设置有板框压滤机，所述电控箱上设置有电源开关，所述电控箱通过导线分别与所述污水泵、所述第一药泵、所述第二药泵、所述污泥泵、所述板框压滤机连接。

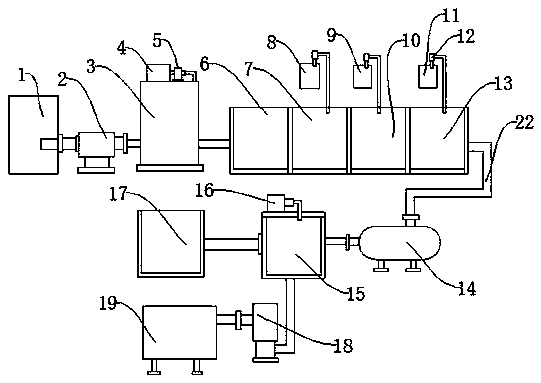

上述结构中，脱硫废水进入所述混合反应塔内部后，所述第一药泵将所述次氯酸钠存储罐内的次氯酸钠抽进所述混合反应塔内进行混合反应，反应后的污水进入所述废水池进行沉降，然后进入所述中和池，所述石灰乳存储罐将石灰乳投放进入所述中和池内部与污水进行反应，将污水PH值调至9.2-9.8之间，污水中的大部分重金属形成难容的化合物，然后污水进入所述沉降池内部，所述混凝剂存储罐向所述沉降池内部加入混凝剂，通过沉淀药剂对重金属离子进一步去除，形成对应的螯合物，从而去除绝大部分的重金属，然后污水进入所述絮凝箱内，所述助凝剂存储罐向所述絮凝箱内投放助凝剂，形成的絮凝物在所述絮凝箱内得以沉降，从而去除大部分的悬浮物，污水从所述絮凝箱出来进入所述污水输送管道然后进入所述澄清浓缩分离器，大的絮状颗粒，在重力作用下沉到所述澄清浓缩分离器底部，污泥通过所述污泥泵进入所述板框压滤机内脱水，清水进入所述清水池内部。
为了进一步将燃煤电厂产生的废水中的有毒物质彻底清除干净，所述次氯酸钠存储罐通过螺栓固定在所述混合反应塔上。
为了进一步将燃煤电厂产生的废水中的有毒物质彻底清除干净，所述污水泵通过法兰与所述废水收集箱连接。
为了进一步将燃煤电厂产生的废水中的有毒物质彻底清除干净，所述澄清浓缩分离器通过法兰与所述污水输送管道连接。
为了进一步将燃煤电厂产生的废水中的有毒物质彻底清除干净，所述盐酸存储罐通过螺栓固定在所述出水箱上方。
为了进一步将燃煤电厂产生的废水中的有毒物质彻底清除干净，所述出水箱通过法兰与所述澄清浓缩分离器连接。
为了进一步将燃煤电厂产生的废水中的有毒物质彻底清除干净，所述第一药泵通过螺栓固定在所述混合反应塔上。
有益效果在于：能够有效的将燃煤发电厂排出的污水中的多种重金属等过滤，避免了排放的废水对自然环境造成污染，使河流或者湖泊的水质得到的保证，并且该装置结构设计合理。
