申请日2018.05.31
公开(公告)日2019.03.29
IPC分类号C02F1/04; C02F103/34
摘要
本实用新型公开了一种转炉一次烟气余热处理焦化废水的装置，包括水池、一次蒸发塔、二次蒸发塔，环缝文氏管与复合脱水器，水池、一次蒸发塔、二次蒸发塔，环缝文氏管、复合脱水器依次通过管路连接，转炉高温烟气的余热和氧实现焦化废水中有毒有害成分的高温热解和氧化，可以低成本实现焦化废水的无害化深度处理，且废水中的耗氧成分能消耗转炉煤气中的自由氧，客观上起了防卸爆的作用，降低了转炉除尘的新水消耗，而喷雾干燥除盐的原理还可以用于处理膜处理系统的浓盐水。
权利要求书

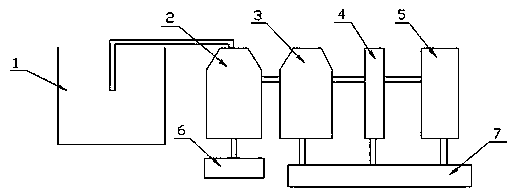

1.一种转炉一次烟气余热处理焦化废水的装置，包括水池(1)、一次蒸发塔(2)、二次蒸发塔(3)，环缝文氏管(4)与复合脱水器(5)，其特征在于，所述水池(1)、一次蒸发塔(2)、二次蒸发塔(3)，环缝文氏管(4)、复合脱水器(5)依次通过管路连接。
2.根据权利要求1所述的一种转炉一次烟气余热处理焦化废水的装置，其特征在于，所述一次蒸发塔(2)通过管路与干灰箱(6)连接。
3.根据权利要求2所述的一种转炉一次烟气余热处理焦化废水的装置，其特征在于，所述干灰箱(6)内设有干灰。
4.根据权利要求1所述的一种转炉一次烟气余热处理焦化废水的装置，其特征在于，所述二次蒸发塔(3)，环缝文氏管(4)、复合脱水器(5)分别通过管路与污泥处理系统(7)连接。
说明书
一种转炉一次烟气余热处理焦化废水的装置
技术领域
本实用新型涉及一种处理焦化废水的装置，尤其是涉及一种转炉一次烟气余热处理焦化废水的装置。
背景技术
焦化污水主要来自炼焦、煤气净化及化工产品精制过程，是一种含有酚、氰、苯、氨氮等几十种污染物的成分及其复杂的废水，属于典型高浓度有毒有害难降解的有机废水。目前，国内焦化企业普遍采用以传统生物脱氮处理为核心的焦化废水工艺流程，分为预处理、生化处理以及深度处理;预处理主要采用物理化学方法;生化处理主要为A/O、A2/O等工艺;深度处理为活性炭吸附法。但现有工艺存在污堵腐蚀严重，工艺不成熟、装置运行不稳定、运行成本高、且处理效果不理想的问题。焦化废水由于富含挥发酚、多环芳烃及氧、硫、氮等杂环化合物，因此具有高CODcr、高酚值、高氮高盐的特点，且具有水质水量变化大，难降解有机污染物成分复杂，污染严重的问题。因此，焦化废水处理一直是国内外污水处理领域的一大难题，寻求效果好、成本低且环保的深度处理方法具有积极意义。
实用新型内容
本实用新型要解决的技术问题是克服现有的处理焦化废水的装置处理小姑差且对环境污染大的缺陷，提供一种转炉一次烟气余热处理焦化废水的装置，从而解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：一种转炉一次烟气余热处理焦化废水的装置，包括水池、一次蒸发塔、二次蒸发塔，环缝文氏管与复合脱水器，所述水池、一次蒸发塔、二次蒸发塔，环缝文氏管、复合脱水器依次通过管路连接。
作为本实用新型的一种优选技术方案，所述一次蒸发塔通过管路与干灰箱连接，
作为本实用新型的一种优选技术方案，所述干灰箱内设有干灰。
作为本实用新型的一种优选技术方案，所述二次蒸发塔，环缝文氏管、复合脱水器分别通过管路与污泥处理系统连接。
与现有技术相比，本实用新型的有益效果是：该种转炉一次烟气余热处理焦化废水的装置，转炉高温烟气的余热和氧实现焦化废水中有毒有害成分的高温热解和氧化，可以低成本实现焦化废水的无害化深度处理，且废水中的耗氧成分能消耗转炉煤气中的自由氧，客观上起了防卸爆的作用，降低了转炉除尘的新水消耗，而喷雾干燥除盐的原理还可以用于处理膜处理系统的浓盐水。
