申请日2018.05.31
公开(公告)日2019.03.15
IPC分类号C02F9/06; C02F101/10; C02F101/20; C02F103/16
摘要
本实用新型公开一种去除化学镀镍废水中次亚磷的处理设备，包括废水池、提升泵、树脂罐、酸碱调节池、微滤水箱、管式微滤膜、电絮凝反应器以及循环池，所述废水池通过管道与树脂罐底部相连接，所述提升泵一端通过管道伸入到树脂罐中抽取树脂罐中的废水，所述提升泵另一端通过管道与酸碱调节池顶部连接，所述酸碱调节池底部通过管道与循环池顶部连接，所述电絮凝反应器顶端通过水管与酸碱调节池底部相连接，所述电絮凝反应器底端通过管道管道与循环池顶部相连接，所述管式微滤膜左上方通过管道与循环池相连接，所述管式微滤膜右上方通过管道与微滤水箱相连接，废水处理效果好，工艺简单，易于实现自动化控制，降低劳动强度。
权利要求书
1.一种去除化学镀镍废水中次亚磷的处理设备，其特征在于，包括废水池、提升泵、树脂罐、酸碱调节池、微滤水箱、管式微滤膜、电絮凝反应器以及循环池，所述废水池通过管道与树脂罐底部相连接，所述提升泵一端通过管道伸入到树脂罐中抽取树脂罐中的废水，所述提升泵另一端通过管道与酸碱调节池顶部连接，所述酸碱调节池底部通过管道与循环池顶部连接，所述电絮凝反应器顶端通过水管与酸碱调节池底部相连接，所述电絮凝反应器底端通过管道与循环池顶部相连接，所述管式微滤膜左上方通过管道与循环池相连接，所述管式微滤膜右上方通过管道与微滤水箱相连接。
2.根据权利要求1中所述的一种去除化学镀镍废水中次亚磷的处理设备，其特征在于，该处理设备还包括有循环泵，所述循环泵一端与循环池连接，所述循环泵另一端与管式微滤膜相连接。
3.根据权利要求1中所述的一种去除化学镀镍废水中次亚磷的处理设备，其特征在于，所述电絮凝反应器包括阳极铁板与阴极铁板，所述阳极铁板与阴极铁板之间的距离为1cm-2cm，所述电絮凝反应器电解时间为20min-40min。
4.根据权利要求1中所述的一种去除化学镀镍废水中次亚磷的处理设备，其特征在于，所述管式微滤膜采用高分子材料聚偏氟乙烯为原料，所述管式微滤膜膜芯孔径为0.1±0.05μm。
5.根据权利要求1中所述的一种去除化学镀镍废水中次亚磷的处理设备，其特征在于，所述电絮凝反应器工作电压为4V-10V。
说明书
一种去除化学镀镍废水中次亚磷的处理设备
技术领域
本实用新型涉及废水处理的技术领域，尤其涉及一种去除化学镀镍废水中次亚磷的处理设备。
背景技术
对于化学废水的处理是工业生产制造总必须进行对废水进行处理如果大量处理不达标的生活污水和工业废水流入湖泊和江河中，导致水体的氮、磷等物质不断积累，造成水体富营养化问题，严重影响了湖泊与江河的生态，并威胁到周围及下游居民用水安全。
化学镀镍废水中含有大量的次磷酸盐和其被氧化的产物亚磷酸盐，处理化学镀镍废水中次亚磷的难点在于次磷的特殊性，次磷酸盐在水溶液中易溶于水，因此投加一般的除磷剂无法与次磷酸根形成沉淀，对比文件CN201520920809.6中对废水的处理仅仅是将废水中的镍处理掉，但是对与磷的处理是远远不达标的。
实用新型内容
针对上述技术中存在的不足之处，本实用新型提供一种结构简单、操作方便的一种去除化学镀镍废水中次亚磷的处理设备。

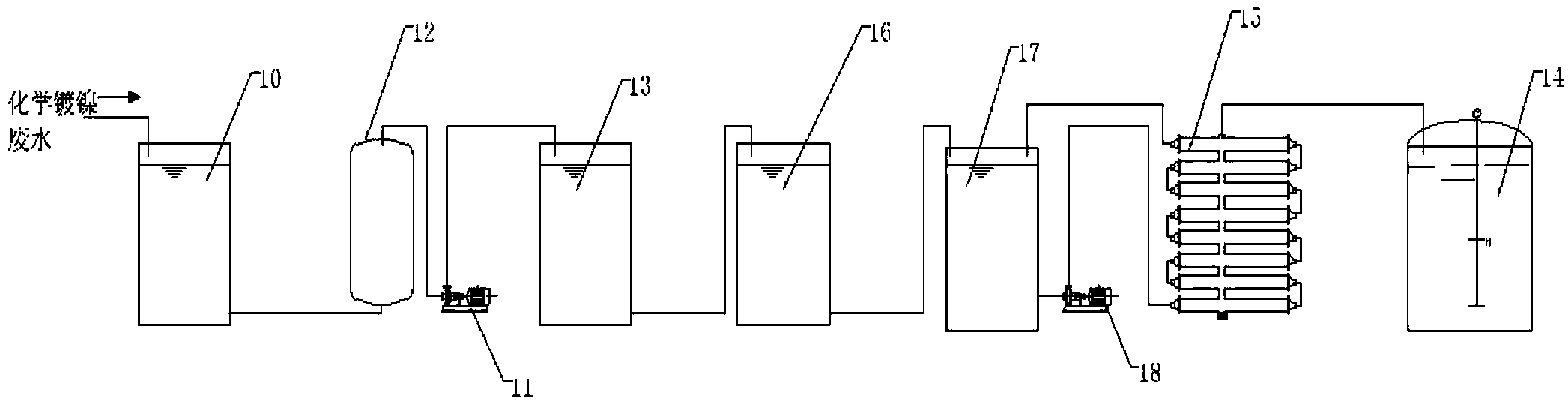

一种去除化学镀镍废水中次亚磷的处理设备，其特征在于，包括废水池、提升泵、树脂罐、酸碱调节池、微滤水箱、管式微滤膜、电絮凝反应器以及循环池，所述废水池通过管道与树脂罐底部相连接，所述提升泵一端通过管道伸入到树脂罐中抽取树脂罐中的废水，所述提升泵另一端通过管道与酸碱调节池顶部连接，所述酸碱调节池底部通过管道与循环池顶部连接，所述电絮凝反应器顶端通过水管与酸碱调节池底部相连接，所述电絮凝反应器底端通过管道与循环池顶部相连接，所述管式微滤膜左上方通过管道与循环池相连接，所述管式微滤膜右上方通过管道与微滤水箱相连接。
其中，该处理设备还包括有循环泵，所述循环泵一端与循环池连接，所述循环泵另一端与管式微滤膜相连接。
其中，所述电絮凝反应器包括阳极铁板与阴极铁板，所述阳极板与阴极板之间的距离为1cm-2cm，所述电絮凝反应器电解时间为20min-40min。
其中，所述管式微滤膜采用高分子材料聚偏氟乙烯为原料，所述管式微滤膜膜芯孔径为0.1±0.05μm。
其中，所述电絮凝反应器工作电压为4v-10v。
本实用新型的有益效果是：与现有技术相比，本实用新型，一种去除化学镀镍废水中次亚磷的处理设备通过将废水池、提升泵、树脂罐、酸碱调节池、微滤水箱、管式微滤膜、电絮凝反应器以及循环池之间相互连接，特别的对于将从管式微滤膜左上方通过管道与循环池相连接，管式微滤膜右上方通过管道与微滤水箱相连接，电絮凝反应器进行化学镀镍废水中次亚磷的处理，在电絮凝反应器中发生电化学反应，溶出Fe2+等离子并在水中水解而发生絮凝反应，在此过程中，同时发生电气浮、氧化还原等其他作用，这些作用的结果，使水中次亚磷转化为正磷，并形成含磷污泥絮体，再利用管式微滤膜进行固液分离，充分发挥管式微滤膜通量大、处理效果好的优点，工艺简单，易于实现自动化控制，降低劳动强度，且出水水质稳定能够解决将废水池中的镍和次亚磷进行除去。
