申请日2018.05.31
公开(公告)日2019.03.01
IPC分类号C02F9/04
摘要
本实用新型公开一种稳定型污水处理反应罐，包括罐体，所述罐体内分别设置有初级过滤仓和化学沉淀仓，所述初级过滤仓远离化学沉淀仓的一侧设置有污水入口，所述初级过滤仓内设置有初级过滤膜，所述化学沉淀仓内顶面设置有环形管，所述化学沉淀仓相背于初级过滤仓的一侧设置有沉淀剂仓，所述水泵的输入端与沉淀剂仓连通，此电磁阀的输出端连接有膜分离仓，所述罐体靠近沉淀剂入口一侧设置有气泵，且气泵的输出端通过输气管与膜分离仓连通，所述膜分离仓内部两侧的底部皆设置有滑槽，且滑槽的内部设置有超滤膜。本实用新型使得超滤膜的更换更加方便快捷，有效地防止了超滤膜因长期使用表面结垢与腐蚀现象的发生，提高了污水处理的效果。
权利要求书

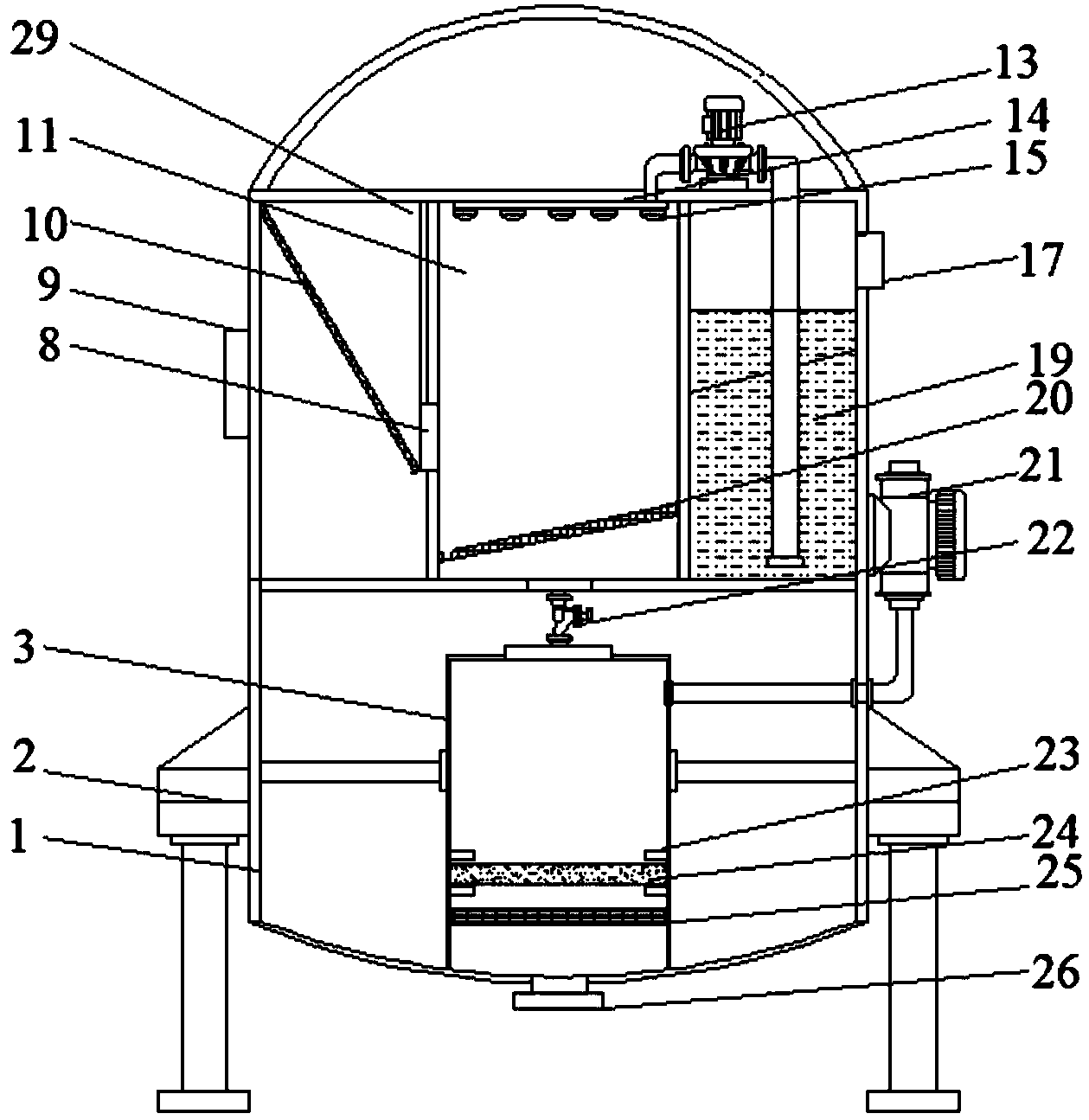

1.一种稳定型污水处理反应罐，其特征在于：包括罐体(1)，所述罐体(1)内分别设置有初级过滤仓(29)和化学沉淀仓(11)，所述初级过滤仓(29)和化学沉淀仓(11)之间通过一导流管(8)连通，所述初级过滤仓(29)远离化学沉淀仓(11)的一侧设置有污水入口(9)，所述初级过滤仓(29)内设置有初级过滤膜(10);
所述化学沉淀仓(11)内顶面设置有环形管(14)，此环形管(14)上均匀安装有喷头(15)，所述化学沉淀仓(11)相背于初级过滤仓(29)的一侧设置有沉淀剂仓(19)，此沉淀剂仓(19)顶面安装有水泵(13)，所述水泵(13)的输入端与沉淀剂仓(19)连通，水泵(13)的输出端与环形管(14)连通;
所述化学沉淀仓(11)底部设置有电磁阀(22)，此电磁阀(22)的输出端连接有膜分离仓(3)，所述罐体(1)靠近沉淀剂入口(17)一侧设置有气泵(21)，且气泵(21)的输出端通过输气管与膜分离仓(3)连通，所述膜分离仓(3)内部两侧的底部皆设置有滑槽(23)，且滑槽(23)的内部设置有超滤膜(24)，所述膜分离仓(3)底部设置有出水口(26)。
2.根据权利要求1所述的稳定型污水处理反应罐，其特征在于：所述超滤膜(24)下方膜分离仓(3)的内部设置有活性炭层(25)。
3.根据权利要求1所述的稳定型污水处理反应罐，其特征在于：所述喷头(15)设置有八组，且相邻喷头(15)之间的距离相同。
4.根据权利要求1所述的稳定型污水处理反应罐，其特征在于：所述沉淀剂仓(19)远离化学沉淀仓(11)一侧的上方设置有沉淀剂入口(17)。
5.根据权利要求1所述的稳定型污水处理反应罐，其特征在于：所述罐体(1)侧壁的底部均匀设置有支撑腿(2)。
6.根据权利要求5所述的稳定型污水处理反应罐，其特征在于：所述支撑腿(2)的底部皆设置有防滑纹。
7.根据权利要求1所述的稳定型污水处理反应罐，其特征在于：所述导流管(8)设置于初级过滤仓(29)靠近化学沉淀仓(11)的侧面。
说明书
稳定型污水处理反应罐
技术领域
本实用新型涉及一种稳定型污水处理反应罐，属于污水处理设备技术领域。
背景技术
随着科技的进步，在工业生产过程中产生大量的废水，导致我国水体重金属污染问题十分突出，江河湖库底质的污染率高达80.1%，2003年黄河，淮河，松花江，辽河等十大流域的流域片重金属超标断面的污染程度均为超Ⅴ类，2004年太湖底泥中总铜，总铅，总镉含量均处于轻度污染水平，黄浦江干流表层沉积物中Cd超背景值2倍，Pb超1倍，Hg含量明显增加;苏州河中Pb全部超标，Cd为75%超标，Hg为62.5%超标，城市河流有35.11%的河段出现总汞超过地表水III类水体标准，18.46%的河段面总镉超过Ⅲ类水体标准，25%的河段有总铅的超标样本出现，污水处理刻不容缓，而传统的金属污染污水处理装置，多采用单一的处理方式对污水进行处理，处理效果不佳，无法达到国家排放标准，且装置体积较大，处理过程较为繁琐，在污水处理过程中，传统的沉淀仓内部缺少搅拌装置，污水与沉淀剂反应时间较长，影响污水处理的效率，且沉淀剂的喷洒不均匀，增加了搅拌的时间，膜分离仓内部，分离膜容易出现电极极化、结垢、腐蚀等问题，传统的污水处理设备，分离膜的更换较为不便，影响污水处理的质量。
发明内容
本实用新型的目的是提供一种稳定型污水处理反应罐，该稳定型污水处理反应罐使得超滤膜的更换更加方便快捷，有效地防止了超滤膜因长期使用表面结垢与腐蚀现象的发生，提高了污水处理的效果。
为达到上述目的，本实用新型采用的技术方案是：一种稳定型污水处理反应罐，包括罐体，所述罐体内分别设置有初级过滤仓和化学沉淀仓，所述初级过滤仓和化学沉淀仓之间通过一导流管连通，所述初级过滤仓远离化学沉淀仓的一侧设置有污水入口，所述初级过滤仓内设置有初级过滤膜;
所述化学沉淀仓内顶面设置有环形管，此环形管上均匀安装有喷头，所述化学沉淀仓相背于初级过滤仓的一侧设置有沉淀剂仓，此沉淀剂仓顶面安装有水泵，所述水泵的输入端与沉淀剂仓连通，水泵的输出端与环形管连通;
所述化学沉淀仓底部设置有电磁阀，此电磁阀的输出端连接有膜分离仓，所述罐体靠近沉淀剂入口一侧设置有气泵，且气泵的输出端通过输气管与膜分离仓连通，所述膜分离仓内部两侧的底部皆设置有滑槽，且滑槽的内部设置有超滤膜，所述膜分离仓底部设置有出水口。
上述技术方案中进一步改进的方案如下：
1. 上述方案中，所述超滤膜下方膜分离仓的内部设置有活性炭层。
2. 上述方案中，所述喷头设置有八组，且相邻喷头之间的距离相同。
3. 上述方案中，所述沉淀剂仓远离化学沉淀仓一侧的上方设置有沉淀剂入口。
4. 上述方案中，所述罐体侧壁的底部均匀设置有支撑腿。
5. 上述方案中，所述支撑腿的底部皆设置有防滑纹。
6. 上述方案中，所述导流管设置于初级过滤仓靠近化学沉淀仓的侧面。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：
1、本实用新型稳定型污水处理反应罐，其通过化学沉淀与膜分离两种处理方法，能够有效地去除污水中的重金属，使得污水中重金属的处理更加彻底，避免了二次污染的发生;其次，其膜分离仓内部两侧的底部均设置有滑槽，此滑槽内部设置有超滤膜，膜分离仓内部滑槽的设置，使得超滤膜的更换更加方便快捷，有效地防止了超滤膜因长期使用表面结垢与腐蚀现象的发生，提高了污水处理的效果。
