申请日2018.05.31
公开(公告)日2019.03.01
IPC分类号C02F1/40
摘要
污水表层撇油除杂装置，包括封盖本体、放置槽和转动电机，所述封盖本体上开有所述放置槽，所述转动电机安装于封盖本体的边侧;所述放置槽内从左到右依次设置有转动轴和若干滚动轴，所述转动电机与转动轴的一端连接，所述转动轴与滚动轴通过履带传动连接，所述履带的外侧固定安装有撇油齿，所述撇油齿与履带的连接处设置有第一进油孔;一位于履带下方的进油管设置于履带与转动轴的连接处，此进油管与履带的连接处开设有第二进油孔，所述进油管与一储油箱贯通连接。本实用新型解决了现有污水处理设备在污水进行处理时，污水表层油污会对设备的运行造成损坏的问题，将污水表面的油污收集至储油箱内，避免了污水表层油污会对设备的运行造成的损坏。
权利要求书

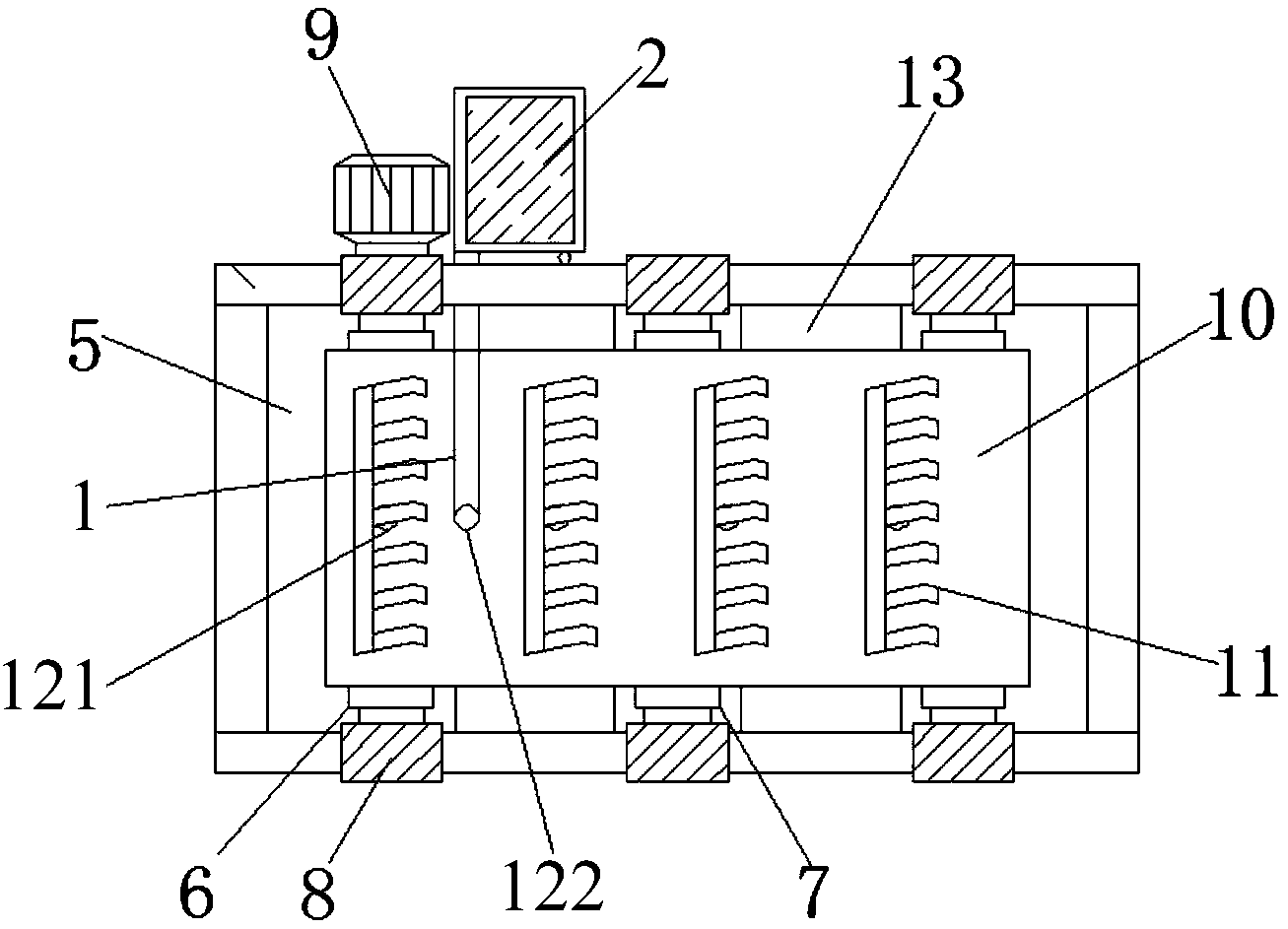

1.一种污水表层撇油除杂装置，其特征在于：包括封盖本体(4)、放置槽(5)和转动电机(9)，所述封盖本体(4)上开有所述放置槽(5)，所述转动电机(9)安装于封盖本体(4)的边侧;
所述放置槽(5)内从左到右依次设置有转动轴(6)和若干滚动轴(7)，所述转动电机(9)与转动轴(6)的一端连接，所述转动轴(6)与滚动轴(7)通过履带(10)传动连接，所述履带(10)的外侧固定安装有撇油齿(11)，所述撇油齿(11)与履带(10)的连接处设置有第一进油孔(121);
一位于履带(10)下方的进油管(1)设置于履带(10)与转动轴(6)的连接处，此进油管(1)与履带(10)的连接处开设有第二进油孔(122)，所述进油管(1)与一储油箱(2)贯通连接。
2.根据权利要求1所述的污水表层撇油除杂装置，其特征在于：所述转动轴(6)、滚动轴(7)与放置槽(5)的连接处均固定有轴承(8)。
3.根据权利要求1所述的污水表层撇油除杂装置，其特征在于：所述转动轴(6)和滚动轴(7)的连线与封盖本体(4)水平面之间具有一夹角。
4.根据权利要求1所述的污水表层撇油除杂装置，其特征在于：所述撇油齿(11)的形状为“L”字型，且所述撇油齿(11)为橡胶撇油齿。
5.根据权利要求1所述的污水表层撇油除杂装置，其特征在于：所述撇油齿(11)均匀、等间距布置于履带(10)上。
6.根据权利要求1所述的污水表层撇油除杂装置，其特征在于：所述撇油齿(11)与履带(10)之间夹角为30°。
说明书
污水表层撇油除杂装置
技术领域
本实用新型涉及一种污水表层撇油除杂装置，属于污水处理设备技术领域。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程;污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
然而现有的污水处理设备在污水进行处理时，污水表层附带的油污会进入污水处理设备里层，对污水处理设备的运行造成使用障碍，长时间的污水处理会使设备严重受损。针对上述问题，急需在原有污水处理设备的基础上进行创新设计。
发明内容
本实用新型的目的是提供一种污水表层撇油除杂装置，该污水表层撇油除杂装置解决了现有污水处理设备在污水进行处理时，污水表层油污会对设备的运行造成损坏的问题，将污水表面的油污收集至储油箱内，避免了污水表层油污会对设备的运行造成的损坏。
为达到上述目的，本实用新型采用的技术方案是：一种污水表层撇油除杂装置，包括封盖本体、放置槽和转动电机，所述封盖本体上开有所述放置槽，所述转动电机安装于封盖本体的边侧;
所述放置槽内从左到右依次设置有转动轴和若干滚动轴，所述转动电机与转动轴的一端连接，所述转动轴与滚动轴通过履带传动连接，所述履带的外侧固定安装有撇油齿，所述撇油齿与履带的连接处设置有第一进油孔;
一位于履带下方的进油管设置于履带与转动轴的连接处，此进油管与履带的连接处开设有第二进油孔，所述进油管与一储油箱贯通连接。
上述技术方案中进一步改进的方案如下：
1. 上述方案中，所述转动轴、滚动轴与放置槽的连接处均固定有轴承。
2. 上述方案中，所述转动轴和滚动轴的连线与封盖本体水平面之间具有一夹角。
3. 上述方案中，所述撇油齿的形状为“L”字型，且所述撇油齿为橡胶撇油齿。
4. 上述方案中，所述撇油齿均匀、等间距布置于履带上。
5. 上述方案中，所述撇油齿与履带之间夹角为30°。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：
本实用新型污水表层撇油除杂装置，其通过履带带动撇油齿的转动，该撇油齿的转动方向与水流的流向相反，在转动时能充分的将污水表层悬浮的油污进行收集，并从撇油齿的间隙处剔除污水表层悬浮的颗粒性杂质，防止该装置在对油污进行剔除和收集时大型颗粒杂质的混入，撇油齿收集的油污，在随着撇油齿运转时，通过进油孔和进油管流入储油箱内，方便人为的对其回收处理，解决了现有污水处理设备在污水进行处理时，污水表层油污会对设备的运行造成损坏的问题。
