申请日2018.05.31
公开(公告)日2019.03.01
IPC分类号C02F9/10
摘要
本实用新型公开一种连续式污水处理装置，包括底座、静置箱和过滤箱，所述静置箱安装于底座上表面，所述过滤箱通过若干支架安装于静置箱上方，此过滤箱通过一排水管与设置于其下方的过滤箱连通，所述过滤箱上分别开有进水口和第二排污阀，所述静置箱上开有第一排污阀，所述过滤箱内部倾斜设置有过滤板，所述底座上表面安装有一安装台，此安装台上表面分别设置有蒸馏器和冷凝仓，所述蒸馏器通过排水管与静置箱连通，所述排水管上安装有水泵，所述蒸馏器与冷凝仓之间通过蒸汽管连通，所述冷凝仓远离蒸馏器一端的底部设置有出水阀。本实用新型可以对污水进行蒸馏，从而可以彻底的对污水进行处理。
权利要求书

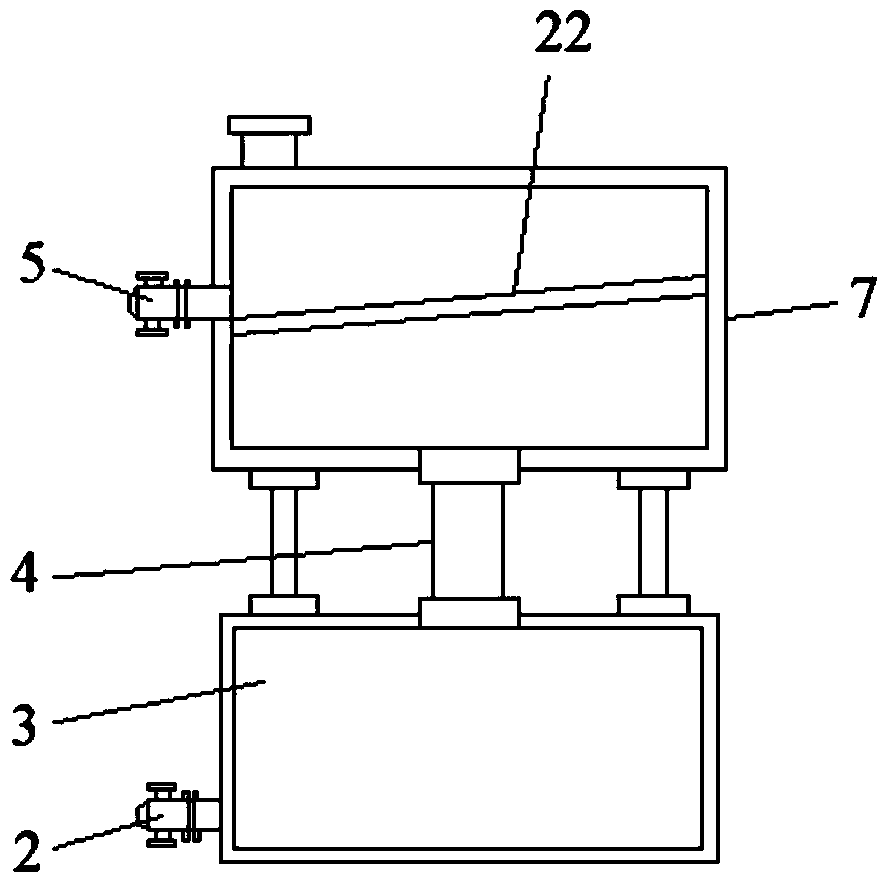

1. 一种连续式污水处理装置，其特征在于：包括底座(1)、静置箱(3)和过滤箱(7)，所述静置箱(3)安装于底座(1)上表面， 所述过滤箱(7)通过若干支架安装于静置箱(3)上方，此过滤箱(7)通过一排水管(4)与设置于其下方的过滤箱(7)连通;
所述过滤箱(7)上分别开有进水口(6)和第二排污阀(5)，所述静置箱(3)上开有第一排污阀(2)，所述过滤箱(7)内部倾斜设置有过滤板(22);
所述底座(1)上表面安装有一安装台(16)，此安装台(16)上表面分别设置有蒸馏器(15)和冷凝仓(14)，所述蒸馏器(15)通过排水管(8)与静置箱(3)连通，所述排水管(8)上安装有水泵(20)，所述蒸馏器(15)与冷凝仓(14)之间通过蒸汽管(12)连通，所述冷凝仓(14)远离蒸馏器(15)一端的底部设置有出水阀(13)。
2.根据权利要求1所述的连续式污水处理装置，其特征在于：所述冷凝仓(14)的内部均匀设置有三组冷凝网(23)。
3.根据权利要求1所述的连续式污水处理装置，其特征在于：所述第二排污阀(5)设置于过滤箱(7)侧面，所述过滤板(22)的两端分别与过滤箱(7)的两个内侧面安装连接，所述靠近第二排污阀(5)一侧的过滤板(22)设置于第二排污阀(5)下方。
4.根据权利要求1所述的连续式污水处理装置，其特征在于：所述进水口(6)设置于过滤箱(7)顶面。
5.根据权利要求1所述的连续式污水处理装置，其特征在于：所述第一排污阀(2)设置于静置箱(3)侧面下部。
6.根据权利要求1所述的连续式污水处理装置，其特征在于：所述排水管(4)设置于过滤箱(7)底面中央。
7.根据权利要求1所述的连续式污水处理装置，其特征在于：所述静置箱(3)的正面设置有可视窗口。
8.根据权利要求1所述的连续式污水处理装置，其特征在于：所述进水口(6)端部设置有密封盖。
9.根据权利要求1所述的连续式污水处理装置，其特征在于：所述过滤板(22)的倾斜角度为15°。
说明书
连续式污水处理装置
技术领域
本实用新型涉及一种连续式污水处理装置，属于污水处理设备技术领域。
背景技术
随着工业社会的进步，产生越来越的工业污水，对环境的污染越来越严重，污水处理装置是对工业污水进行净化处理的装置，当前的污水处理装置大多只能对污水进行单项的处理，处理的方式较为单一，无法根据污水的污染等级对污水进行不同级别的处理，给污水的处理带来了较多的不便。
发明内容
本实用新型的目的是提供一种连续式污水处理装置，该连续式污水处理装置可以对污水进行蒸馏，从而可以彻底的对污水进行处理。
为达到上述目的，本实用新型采用的技术方案是：一种连续式污水处理装置，包括底座、静置箱和过滤箱，所述静置箱安装于底座上表面， 所述过滤箱通过若干支架安装于静置箱上方，此过滤箱通过一排水管与设置于其下方的过滤箱连通;
所述过滤箱上分别开有进水口和第二排污阀，所述静置箱上开有第一排污阀，所述过滤箱内部倾斜设置有过滤板;
所述底座上表面安装有一安装台，此安装台上表面分别设置有蒸馏器和冷凝仓，所述蒸馏器通过排水管与静置箱连通，所述排水管上安装有水泵，所述蒸馏器与冷凝仓之间通过蒸汽管连通，所述冷凝仓远离蒸馏器一端的底部设置有出水阀。
上述技术方案中进一步改进的方案如下：
1. 上述方案中，所述冷凝仓的内部均匀设置有三组冷凝网。
2. 上述方案中，所述第二排污阀设置于过滤箱侧面，所述过滤板的两端分别与过滤箱的两个内侧面安装连接，所述靠近第二排污阀一侧的过滤板设置于第二排污阀下方。
3. 上述方案中，所述进水口设置于过滤箱顶面。
4. 上述方案中，所述第一排污阀设置于静置箱侧面下部。
5. 上述方案中，所述排水管设置于过滤箱底面中央。
6. 上述方案中，所述静置箱的正面设置有可视窗口。
7. 上述方案中，所述进水口端部设置有密封盖。
8. 上述方案中，所述过滤板的倾斜角度为15°。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：
本实用新型连续式污水处理装置，其设置有静置仓和过滤箱，先通过过滤箱对污水进行过滤，然后通过静置箱对污水进行静置，净水效果更好;其次，其安装台上表面分别设置有蒸馏器和冷凝仓，所述蒸馏器通过水管与滤渣罐连通，所述蒸馏器与冷凝仓之间通过蒸汽管连通，所述冷凝仓远离蒸馏器一端的底部设置有出水阀，蒸馏器的设置，可以对污水进行蒸馏，从而可以彻底的对污水进行处理;再次，其静置箱的正面设置有可视窗口，便于观测内部情况;过滤板的倾斜角度为15°，便于过滤物的排出;冷凝仓的内部均匀设置有三组冷凝网，加速蒸汽的凝结。
