申请日2018.07.24
公开(公告)日2018.10.19
IPC分类号C02F9/02; C02F11/12
摘要

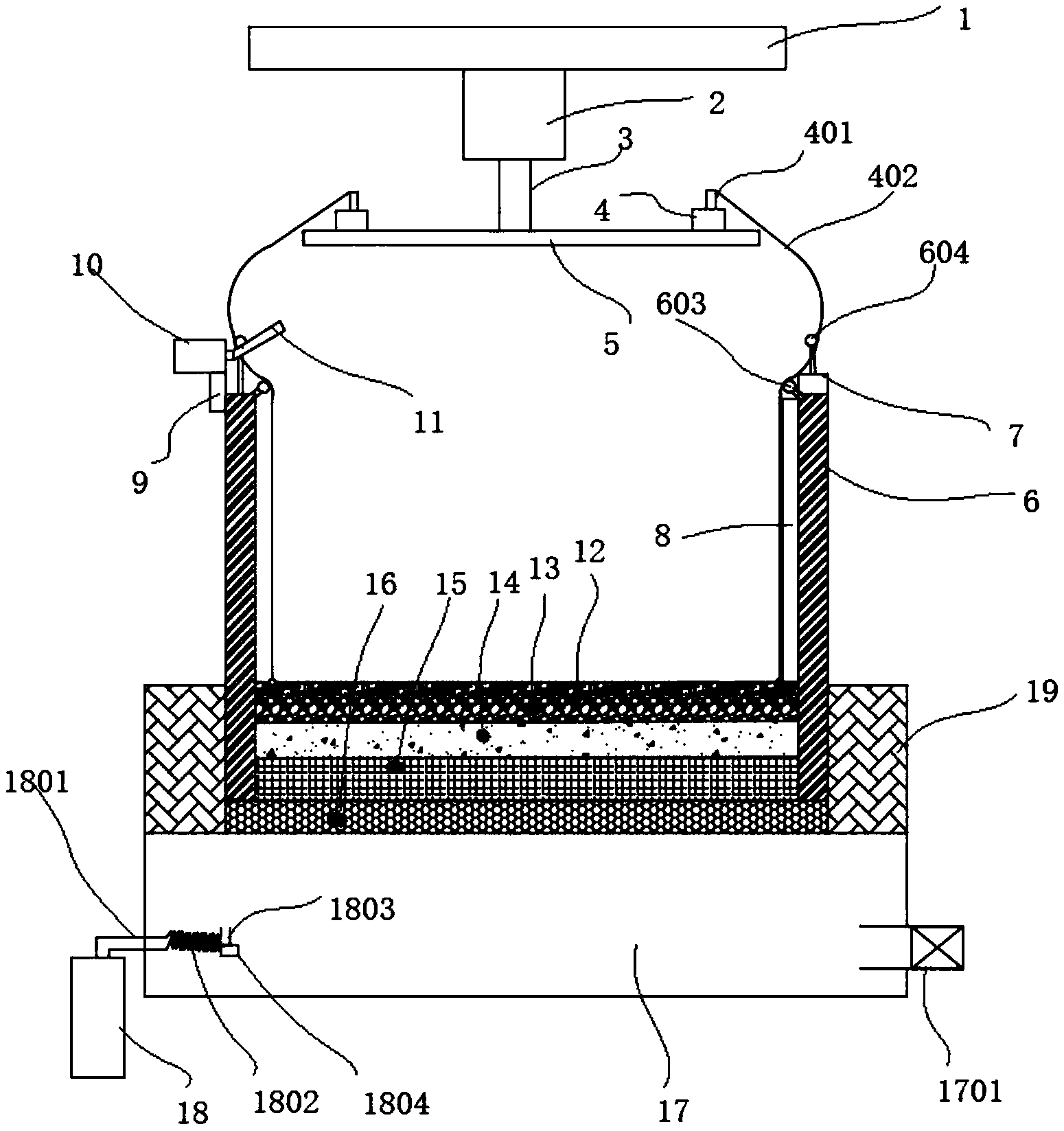

本发明涉及一种通过刮刀清理杂质的水处理装置，包括处理池，设置在处理池上方的压滤装置，以及设置在处理池下方的储水箱(17);其中处理池包括池壁(6)，设置在池壁(6)底部的活性炭板(16)，活性炭板(16)上由上至下依次设置有金属过滤网(12)、碎石层(13)、粗砂层(14)、细砂层(15)。本装置能够加快污泥水压滤的过程，同时可以方便对金属过滤网表面进行清理。
权利要求书
1.一种通过刮刀清理杂质的水处理装置，其特征在于：
包括处理池，设置在所述处理池上方的压滤装置，以及设置在所述处理池下方的储水箱(17);
其中所述处理池包括池壁(6)，设置在所述池壁(6)底部的活性炭板(16)，所述活性炭板(16)上由上至下依次设置有金属过滤网(12)、碎石层(13)、粗砂层(14)、细砂层(15);
所述压滤装置包括上固定板(1)、第一气缸(2)、气缸杆(3)、第一电机(4)、压板(5)，所述上固定板(1)水平设置其上端固定在外部设备上，所述第一气缸(2)固定在所述上固定板(1)下端，所述第一气缸(2)的气缸杆(3)连接水平设置的所述压板(5)，所述第一电机(4)固定设置在所述压板(5)上;
所述池壁(6)上部还设置有第一定滑轮(603)和第二定滑轮(604)，其中所述第一定滑轮(603)偏向所述池壁(6)中心，所述第二定滑轮(604)竖直设置;
所述第一电机(4)的驱动端(401)连接有拉绳(402)，所述拉绳(402)从所述第二定滑轮(604)侧面、所述第一定滑轮(603)上连接至所述金属过滤网(12)上;
所述池壁(6)为矩形，所述池壁(6)内设置有竖直设置的刮刀板(8)，所述刮刀板(8)上端刀柄(801)为“T”形，其“T”形的两端设置有安装孔(802);
所述池壁(6)的顶部还设置有用于驱动所述刮刀板(8)前后移动的驱动装置，所述驱动装置包括第二电机(7)、以及设置在所述池壁(6)上的螺杆(601)和滑杆(602)，其中所述第二电机(7)的驱动端连接所述螺杆(601)，所述刮刀板(8)的一个安装孔(802)内设置有螺纹并螺杆连接到所述螺杆(601)上，所述刮刀板(8)的另一个安装孔(802)滑动设置到所述滑杆(602)上。
2.根据权利要求1所述的一种通过刮刀清理杂质的水处理装置，其特征在于：所述池壁(6)的侧面还设置有侧安装板(9)，所述侧安装板(9)上水平设置有第二气缸(10)，所述第二气缸(10)上设置有倾斜的引导板(11)。
3.根据权利要求2所述的一种通过刮刀清理杂质的水处理装置，其特征在于：所述刮刀板(8)还包括依次连接在所述刀柄(801)下方的第一橡胶层(803)、弹簧(804)、第二橡胶层(805)、刮刀(806)、刀头(807)。
4.根据权利要求3所述的一种通过刮刀清理杂质的水处理装置，其特征在于：所述弹簧(804)为多个。
5.根据权利要求4所述的一种通过刮刀清理杂质的水处理装置，其特征在于：所述储水箱(17)外侧还设置有抽负压装置(18)，所述抽负压装置(18)包括外管(1801)、内柔性管(1802)、进气口(1803)以及浮力箱(1804)，其中所述外管(1801)一端连接所述抽负压装置(18)一端连接到所述储水箱(17)侧壁上，所述内柔性管(1802)设置在所述储水箱(17)内并连接所述外管(1801)，所述进气口(1803)设置在所述内柔性管(1802)上，所述内柔性管(1802)的底部连接所述浮力箱(1804)。
6.根据权利要求5所述的一种通过刮刀清理杂质的水处理装置，其特征在于：所述处理池外侧还设置有侧固定板(19)。
7.根据权利要求6所述的一种通过刮刀清理杂质的水处理装置，其特征在于：所述储水箱(17)还设置有出水口(1701)。
说明书
一种通过刮刀清理杂质的水处理装置
技术领域
本发明涉及一种环保设备技术领域，具体涉及一种通过刮刀清理杂质的水处理装置。
背景技术
污水处理装置是一种用于对污水进行过滤的装置。
污水处理池中在处理完污水后，会残留大量的垃圾，残留的垃圾会堵住过滤网，导致污水无法被处理。这将会导致传动的污水处理装置对污水的处理的效果不够理想。
发明内容
为解决上述技术问题，本发明的目的是提供一种通过刮刀清理杂质的水处理装置。
本发明的技术方案如下：
一种通过刮刀清理杂质的水处理装置，其特征在于：
包括处理池，设置在所述处理池上方的压滤装置，以及设置在所述处理池下方的储水箱(17);
其中所述处理池包括池壁(6)，设置在所述池壁(6)底部的活性炭板(16)，所述活性炭板(16)上由上至下依次设置有金属过滤网(12)、碎石层(13)、粗砂层(14)、细砂层(15);
所述压滤装置包括上固定板(1)、第一气缸(2)、气缸杆(3)、第一电机(4)、压板(5)，所述上固定板(1)水平设置其上端固定在外部设备上，所述第一气缸(2)固定在所述上固定板(1)下端，所述第一气缸(2)的气缸杆(3)连接水平设置的所述压板(5)，所述第一电机(4)固定设置在所述压板(5)上;
所述池壁(6)上部还设置有第一定滑轮(603)和第二定滑轮(604)，其中所述第一定滑轮(603)偏向所述池壁(6)中心，所述第二定滑轮(604)竖直设置;
所述第一电机(4)的驱动端(401)连接有拉绳(402)，所述拉绳(402)从所述第二定滑轮(604)侧面、所述第一定滑轮(603)上连接至所述金属过滤网(12)上;
所述池壁(6)为矩形，所述池壁(6)内设置有竖直设置的刮刀板(8)，所述刮刀板(8)上端刀柄(801)为“T”形，其“T”形的两端设置有安装孔(802);
所述池壁(6)的顶部还设置有用于驱动所述刮刀板(8)前后移动的驱动装置，所述驱动装置包括第二电机(7)、以及设置在所述池壁(6)上的螺杆(601)和滑杆(602)，其中所述第二电机(7)的驱动端连接所述螺杆(601)，所述刮刀板(8)的一个安装孔(802)内设置有螺纹并螺杆连接到所述螺杆(601)上，所述刮刀板(8)的另一个安装孔(802)滑动设置到所述滑杆(602)上。
进一步的，所述池壁(6)的侧面还设置有侧安装板(9)，所述侧安装板(9)上水平设置有第二气缸(10)，所述第二气缸(10)上设置有倾斜的引导板(11)。
进一步的，所述刮刀板(8)还包括依次连接在所述刀柄(801)下方的第一橡胶层(803)、弹簧(804)、第二橡胶层(805)、刮刀(806)、刀头(807)。
进一步的，所述弹簧(804)为多个。
进一步的，所述储水箱(17)外侧还设置有抽负压装置(18)，所述抽负压装置(18)包括外管(1801)、内柔性管(1802)、进气口(1803)以及浮力箱(1804)，其中所述外管(1801)一端连接所述抽负压装置(18)一端连接到所述储水箱(17)侧壁上，所述内柔性管(1802)设置在所述储水箱(17)内并连接所述外管(1801)，所述进气口(1803)设置在所述内柔性管(1802)上，所述内柔性管(1802)的底部连接所述浮力箱(1804)。
进一步的，所述处理池外侧还设置有侧固定板(19)。
进一步的，所述储水箱(17)还设置有出水口(1701)。
借由上述方案，本发明至少具有以下优点：
本装置能够加快污泥水压滤的过程，同时可以方便对金属过滤网表面进行清理。
上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。
