申请日2019.02.26
公开(公告)日2019.04.30
IPC分类号C02F9/10; C02F1/66
摘要
本发明涉及水处理技术领域，且公开了该一种采用中和法的水处理装置，包括一级处理室，二级处理室，位于二级处理室底部的淤泥管和位于二级处理室内部的转筒，所述一级处理室的顶部铰接有封盖，所述一级处理室的内部铰接有栅格板。采用中和法的水处理装置及其操作方法，通过设置引风机，加热装置和加热部配合，搅拌电机工作，引风机引入外界空气进入加热装置，通过加热装置加热处理后，热气流进入加热部中，并通过通气孔沿转筒进入二级处理室的内腔加热一次处理的原水，配合搅拌电机带动转筒转动，从而调节中和反应温度，搅拌废水与调节液，使反应接触充分，有效的加快调节酸性或碱性废水pH值速率，提高水处理效率。
权利要求书

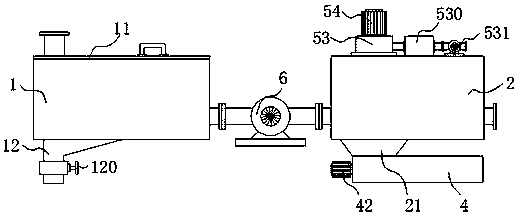

1.一种采用中和法的水处理装置，包括一级处理室(1)，二级处理室(2)，位于二级处理室(2)底部的淤泥管(4)和位于二级处理室(2)内部的转筒(5)，其特征在于：所述一级处理室(1)的顶部铰接有封盖(11)，所述一级处理室(1)的内部铰接有栅格板(3)，所述一级处理室(1)的内侧壁分别固定连接有下安装部(13)和上安装部(14)，所述栅格板(3)的外侧分别固定连接有下连接端(31)和上连接端(32)，所述上连接端(32)的内部活动连接有两个连接插件(321)，所述上连接端(32)的外表面开设有限位槽(320)，所述连接插件(321)的外表面固定连接有按钮(322)，所述按钮(322)贯穿限位槽(320)并延伸至上连接端(32)的外侧，两个所述连接插件(321)之间固定连接有弹性件(323)，所述转筒(5)与二级处理室(2)转动连接，所述转筒(5)的外表面开设有通气孔(51)，所述转筒(5)的外表面固定套接有搅拌叶片(52)，所述转筒(5)的顶端贯穿并延伸至二级处理室(2)的顶部，所述二级处理室(2)的顶部固定安装有加热部(53)，所述加热部(53)的顶部固定安装有搅拌电机(54)，所述搅拌电机(54)的输出轴贯穿并延伸至加热部(53)的内部，所述加热部(53)的外侧固定连通有加热装置(530)，所述加热装置(530)远离加热部(53)的一侧固定连通有引风机(531)，所述转筒(5)位于二级处理室(2)顶部的一端贯穿并延伸至加热部(53)的内部，所述转筒(5)位于加热部(53)内部的一端与搅拌电机(54)的输出轴固定连接，所述二级处理室(2)位于转筒(5)正下方底部固定连通有连接管(21)，所述二级处理室(2)通过连接管(21)与淤泥管(4)相连通，所述淤泥管(4)的内部转动连接有转杆(41)，所述转杆(41)的外表面固定连接有螺旋叶(410)，所述淤泥管(4)的外侧固定安装有伺服电机(42)，所述伺服电机(42)的输出轴贯穿并延伸至淤泥管(4)的内部，所述伺服电机(42)位于淤泥管(4)内部的输出轴与转杆(41)固定连接。
2.根据权利要求1所述的一种采用中和法的水处理装置，其特征在于：所述一级处理室(1)与二级处理室(2)之间设有淤泥泵(6)，所述一级处理室(1)和淤泥泵(6)通过淤泥泵(6)相连通，所述封盖(11)的顶部分别设有进水管和把手，所述二级处理室(2)的内部设有二级处理室(2)。
3.根据权利要求1所述的一种采用中和法的水处理装置，其特征在于：所述连接插件(321)的一端贯穿并延伸至上连接端(32)的外侧，所述连接插件(321)位于上连接端(32)外侧的一端开设有锁止弧面，所述连接插件(321)位于上连接端(32)外侧的一端贯穿并延伸至上安装部(14)的内部，所述连接插件(321)位于上连接端(32)内部的一端与上安装部(14)相卡接，所述下连接端(31)呈L形状，且所述下连接端(31)的一端贯穿并延伸至下安装部(13)的内部，下连接端(31)位于下安装部(13)内部的一端与下安装部(13)相卡接。
4.根据权利要求1所述的一种采用中和法的水处理装置，其特征在于：所述一级处理室(1)远离栅格板(3)一侧的底部固定连通有排污管(12)，所述排污管(12)位于栅格板(3)的左方，所述排污管(12)与一级处理室(1)连通处设有倾斜坡面，且倾斜坡面与水平面的倾斜角度为30度，所述排污管(12)的外表面设有排污阀门(120)。
5.一种采用中和法的水处理装置的操作方法，其特征在于：按以下方法操作，
首先打开封盖(11)，清理干净一级处理室(1)的内腔，关闭封盖(11)，通过封盖(11)顶部的进水口注入原水，然后启动淤泥泵(6)工作，引导一次处理的原水进入二级处理室(2)中进行中和反应，使原水中的杂质沉淀，二次处理后的原水在通过分隔层(22)再次过滤后由二级处理室(2)的排水管排出回收利用，最后启动伺服电机(42)，沉淀的杂质及淤泥进入淤泥管(4)中，通过转杆(41)转动螺旋叶(410)，从而递送淤泥及沉淀的杂质从淤泥管(4)的排出口排出，完成作业。
6.根据权利要求5所述的一种采用中和法的水处理装置的操作方法，其特征在于：所述清理一级处理室(1)的内腔，先转动排污阀门(120)，将栅格板(3)隔离的较大杂质沿排污管(12)的倾斜坡面引入排污管(12)内排出，然后按动按钮(322)，使连接插件(321)与上安装部(14)分离，并倾斜抽出下连接端(31)，使下连接端(31)与下安装部(13)分离，可以取出栅格板(3)，对栅格板(3)的外表面进行清洗，完成清洗后先将下连接端(31)插入下安装部(13)内，然后对准上连接端(32)按入上安装部(14)内，重新装入栅格板(3)。
7.根据权利要求5所述的一种采用中和法的水处理装置的操作方法，其特征在于：所述引导一次处理的原水进入二级处理室(2)中进行中和反应，分别启动搅拌电机(54)，加热装置(530)和引风机(531)，引风机(531)引入外界空气进入加热装置(530)，通过加热装置(530)加热处理后，热气流进入加热部(53)中，并通过通气孔(51)沿转筒(5)进入二级处理室(2)的内腔加热一次处理的原水，配合搅拌电机(54)带动转筒(5)转动，加快中和反应的效率。
说明书
一种采用中和法的水处理装置及其操作方法
技术领域
本发明涉及水处理技术领域，具体为一种采用中和法的水处理装置及其操作方法。
背景技术
中和法即通过化学的方法，使酸性废水中氢离子与外加氢氧根离子，或使碱性废水中的氢氧根离子与外加的氢离子之间相互作用，生成可以溶解或难溶解的其他盐类，从而消除他们的有害作用，可以调节酸性或碱性废水的pH值，在工业生产中，酸和碱都是常用的原料，酸具有腐蚀性，能够腐蚀钢管和纺织品等，并且能够烧灼皮肤，甚至改变环境介质的pH值，碱的危害程度与酸相比稍小，因此，酸和碱的任意排放都会造成毁坏农作物，破坏生物处理系统的正常运行，污染、破坏管道，甚至是种浪费，引起不必要的损失，所以含酸废水和含碱废水的处理变得尤为重要，酸含量大于3%～5%，碱含量大于1%～3%的高浓度废水称为废酸液和废碱液。
现有的中和法的水处理装置由于废水温度较低，废水与调节液的接触不充分等原因，导致中和反应需要的时间较长，影响调节酸性或碱性废水pH值效率，且中和反应的沉淀物以及废水中的淤泥存留在装置内壁，不便于清理，容易结垢堵塞处理装置，导致水处理工艺无法正常进行，稳定性较差。
发明内容
本发明提供了一种采用中和法的水处理装置及其操作方法，具备调节中和反应温度，搅拌废水与调节液，使反应接触充分，提高水处理效率，方便排出沉淀物以及废水中的淤泥，保证水处理工艺正常进行，提高稳定性和方便拆卸清理栅格板的优点，解决了废水温度较低，废水与调节液的接触不充分等原因，影响调节酸性或碱性废水pH值效率，反应的沉淀物以及废水中的淤泥存留在装置内壁，不便于清理，容易结垢堵塞处理装置，导致水处理工艺无法正常进行，稳定性较差和不便拆卸清理栅格板的问题。
本发明提供如下技术方案：一种采用中和法的水处理装置，包括一级处理室，二级处理室，位于二级处理室底部的淤泥管和位于二级处理室内部的转筒，所述一级处理室的顶部铰接有封盖，所述一级处理室的内部铰接有栅格板，所述一级处理室的内侧壁分别固定连接有下安装部和上安装部，所述栅格板的外侧分别固定连接有下连接端和上连接端，所述上连接端的内部活动连接有两个连接插件，所述上连接端的外表面开设有限位槽，所述连接插件的外表面固定连接有按钮，所述按钮贯穿限位槽并延伸至上连接端的外侧，两个所述连接插件之间固定连接有弹性件，所述转筒与二级处理室转动连接，所述转筒的外表面开设有通气孔，所述转筒的外表面固定套接有搅拌叶片，所述转筒的顶端贯穿并延伸至二级处理室的顶部，所述二级处理室的顶部固定安装有加热部，所述加热部的顶部固定安装有搅拌电机，所述搅拌电机的输出轴贯穿并延伸至加热部的内部，所述加热部的外侧固定连通有加热装置，所述加热装置远离加热部的一侧固定连通有引风机，所述转筒位于二级处理室顶部的一端贯穿并延伸至加热部的内部，所述转筒位于加热部内部的一端与搅拌电机的输出轴固定连接，所述二级处理室位于转筒正下方底部固定连通有连接管，所述二级处理室通过连接管与淤泥管相连通，所述淤泥管的内部转动连接有转杆，所述转杆的外表面固定连接有螺旋叶，所述淤泥管的外侧固定安装有伺服电机，所述伺服电机的输出轴贯穿并延伸至淤泥管的内部，所述伺服电机位于淤泥管内部的输出轴与转杆固定连接。
优选的，所述一级处理室与二级处理室之间设有淤泥泵，所述一级处理室和淤泥泵通过淤泥泵相连通，所述封盖的顶部分别设有进水管和把手，所述二级处理室的内部设有二级处理室。
优选的，所述连接插件的一端贯穿并延伸至上连接端的外侧，所述连接插件位于上连接端外侧的一端开设有锁止弧面，所述连接插件位于上连接端外侧的一端贯穿并延伸至上安装部的内部，所述连接插件位于上连接端内部的一端与上安装部相卡接，所述下连接端呈L形状，且所述下连接端的一端贯穿并延伸至下安装部的内部，下连接端位于下安装部内部的一端与下安装部相卡接。
优选的，所述一级处理室远离栅格板一侧的底部固定连通有排污管，所述排污管位于栅格板的左方，所述排污管与一级处理室连通处设有倾斜坡面，且倾斜坡面与水平面的倾斜角度为30度，所述排污管的外表面设有排污阀门。
一种采用中和法的水处理装置的操作方法，按以下方法操作，
首先打开封盖，清理干净一级处理室的内腔，关闭封盖，通过封盖顶部的进水口注入原水，然后启动淤泥泵工作，引导一次处理的原水进入二级处理室中进行中和反应，使原水中的杂质沉淀，二次处理后的原水在通过分隔层再次过滤后由二级处理室的排水管排出回收利用，最后启动伺服电机，沉淀的杂质及淤泥进入淤泥管中，通过转杆转动螺旋叶，从而递送淤泥及沉淀的杂质从淤泥管的排出口排出，完成作业。
优选的，所述清理一级处理室的内腔，先转动排污阀门，将栅格板隔离的较大杂质沿排污管的倾斜坡面引入排污管内排出，然后按动按钮，使连接插件与上安装部分离，并倾斜抽出下连接端，使下连接端与下安装部分离，可以取出栅格板，对栅格板的外表面进行清洗，完成清洗后先将下连接端插入下安装部内，然后对准上连接端按入上安装部内，重新装入栅格板。
优选的，所述引导一次处理的原水进入二级处理室中进行中和反应，分别启动搅拌电机，加热装置和引风机，引风机引入外界空气进入加热装置，通过加热装置加热处理后，热气流进入加热部中，并通过通气孔沿转筒进入二级处理室的内腔加热一次处理的原水，配合搅拌电机带动转筒转动，加快中和反应的效率。
本发明具备以下有益效果：
1、该采用中和法的水处理装置及其操作方法，通过设置引风机，加热装置和加热部配合，搅拌电机工作，引风机引入外界空气进入加热装置，通过加热装置加热处理后，热气流进入加热部中，并通过通气孔沿转筒进入二级处理室的内腔加热一次处理的原水，配合搅拌电机带动转筒转动，从而调节中和反应温度，搅拌废水与调节液，使反应接触充分，有效的加快调节酸性或碱性废水pH值速率，提高水处理效率。
2、该采用中和法的水处理装置及其操作方法，通过设置淤泥管和连接管配合，伺服电机工作，沉淀的杂质及淤泥沿连接管进入淤泥管中，转杆转动螺旋叶，递送淤泥及沉淀的杂质从淤泥管的排出口排出，可以保证水处理工艺正常进行，提高稳定性，避免中和反应的沉淀物以及废水中的淤泥存留在装置内壁，不便于清理，容易结垢堵塞处理装置，导致水处理工艺无法正常进行的问题。
3、该采用中和法的水处理装置及其操作方法，通过设置下安装部和下连接端配合，方便将栅格板的底部与一级处理室的内壁固定，并在安装栅格板时，先插入下连接端，方便定位，设置上安装部与上连接端配合，按动按钮，使连接插件与上安装部分离，方便拆卸栅格板，安装时，上安装部插入上连接端内，通过弹性件的张力作用，可以推动连接插件插入上安装部的槽口中，方便安装栅格板，从而便于使用者清理栅格板。
