申请日2018.05.30
公开(公告)日2019.01.04
IPC分类号E03F5/04; E03C1/122
摘要
本实用新型涉及积水处理技术领域，尤其是涉及一种积水处理器及积水处理装置。积水处理器包括排水管和至少一根管路，所述管路第一端位于地板下方，第二端位于所述排水管的排水口位置;至少一根所述管路内部设置有吸水部件，且所述吸水部件贯穿所述管路。积水处理装置包括上述的积水处理器。本实用新型解决了现有技术中地板下容易积水的技术问题。
权利要求书
1.一种积水处理器，其特征在于，包括：排水管和至少一根管路，所述管路第一端位于地板下方，第二端位于所述排水管的排水口位置;
至少一根所述管路内部设置有吸水部件，且所述吸水部件贯穿所述管路。
2.根据权利要求1所述的积水处理器，其特征在于，所述排水管设置为加长地漏,且排水管顶部与马桶排水系统相连。

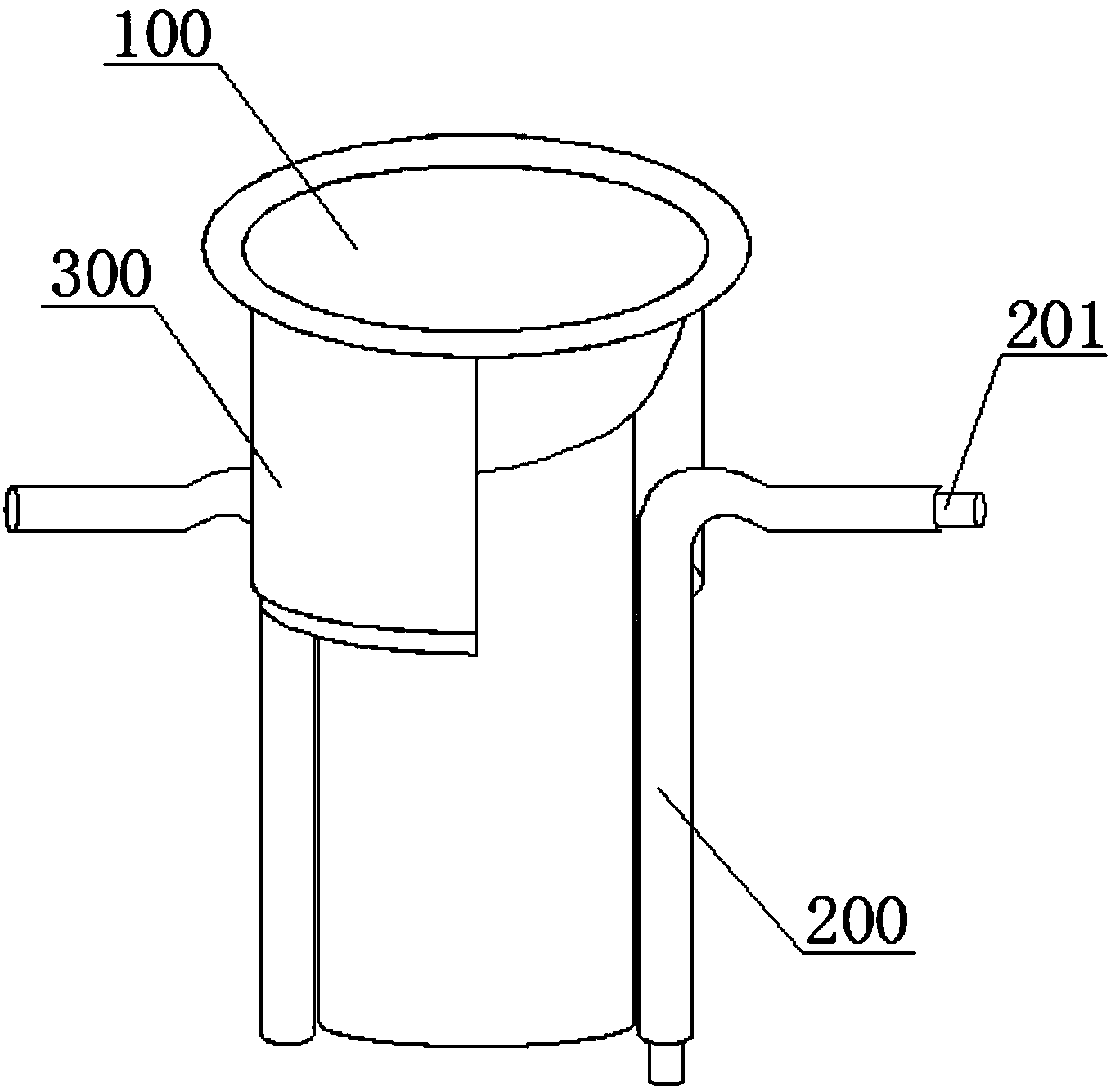

3.根据权利要求2所述的积水处理器，其特征在于，所述加长地漏包括第一管体和第二管体，且所述第一管体包括主体部分和边缘部分，所述主体部分的外部设置有增高件。
4.根据权利要求3所述的积水处理器，其特征在于，所述增高件上设置有用于所述管路穿过的通孔，且穿过所述通孔的所述管路紧贴第二管体的外壁。
5.根据权利要求1所述的积水处理器，其特征在于，所述排水管包括地漏和与所述地漏固定连接的管体,且地漏顶部与马桶排水系统相连。
6.根据权利要求5所述的积水处理器，其特征在于，所述地漏包括地漏主体和地漏边缘，所述地漏主体的外部设置有增高件。
7.根据权利要求1所述的积水处理器，其特征在于，所述吸水部件的端部均设置在管路的两端的端口处。
8.根据权利要求1所述的积水处理器，其特征在于，所述吸水部件包括海绵条或棉绳。
9.一种积水处理装置，其特征在于，包括：权利要求1-8任一项所述的积水处理器。
说明书
积水处理器及积水处理装置
技术领域
本实用新型涉及积水处理技术领域，尤其是涉及一种积水处理器及积水处理装置。
背景技术
随着社会的发展、文明的进步、生活质量的提升、个人卫生的注重以及卫生间洗浴的频繁，日积月累形成卫生间地板下的隐形水层，或在地板下正在消无声息的给人们带来诸多的麻烦，例如卫生间门口及隔壁房间墙面泛潮，长时间不予处理会出现鼓包、脱落，严重时会从不同区域渗至楼下，以至于木制家具及门套出现虫蛀、地砖拱起等现象，排查原因一般都会归结为水管或防水破裂，修复结果自然不尽人意。为改善人们的生活质量，不再受此问题的困扰，需要研制一款既能在施工时安装预防又能为上述问题发生后修复的多功能的积水处理装置，避免上述问题对人们的困扰。
目前市面应用到的同层处理器均属于工程预埋件，其整体制造和应用的成本过高，因此用之甚少，其主要是在水层没过管件漏水口后将水排出，但必然会残留一部分，因此存在不能彻底消除的隐患，时间长使用后仍会残留积水，进而导致地板下形成隐形水层，仍会带来诸多问题。
公开于该背景技术部分的信息仅仅旨在加深对本实用新型的总体背景技术的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域技术人员所公知的现有技术。
实用新型内容
本实用新型的第一目的在于提供一种积水处理器，解决了现有技术中地板下容易积水的技术问题。
本实用新型提供的积水处理器，包括：排水管和至少一根管路，所述管路第一端位于地板下方，第二端位于所述排水管的排水口位置;
至少一根所述管路内部设置有吸水部件，且所述吸水部件贯穿所述管路。
在上述技术方案中，进一步地，所述排水管设置为加长地漏,且排水管顶部与马桶排水系统相连。
在上述技术方案中，进一步地，所述加长地漏包括第一管体和第二管体，且所述第一管体包括主体部分和边缘部分，所述主体部分的外部设置有增高件。
在上述技术方案中，进一步地，所述增高件上设置有用于所述管路穿过的通孔，且穿过所述通孔的所述管路紧贴第二管体的外壁。
在上述技术方案中，进一步地，所述排水管包括地漏和与所述地漏固定连接的管体,且地漏顶部与马桶排水系统相连。
在上述技术方案中，进一步地，所述地漏包括地漏主体和地漏边缘，所述地漏主体的外部设置有增高件。
在上述技术方案中，进一步地，所述吸水部件的端部均设置在管路的两端的端口处。
在上述技术方案中，进一步地，所述吸水部件包括海绵条或棉绳。
本实用新型的第二目的在于提供一种积水处理装置，解决了现有技术中地板下容易积水的技术问题。
本实用新型提供的积水处理装置，包括：上述的积水处理器。
相对于现有技术，本实用新型提供的积水处理器及积水处理装置具有如下优势：
本实用新型提供的积水处理器，包括排水管和至少一根管路，管路第一端位于地板下方，第二端位于排水管的排水口位置;至少一根管路内部设置有吸水部件，且吸水部件贯穿管路。贴地砖时，将管路的第一端放置在地板下方的防水层上，用于吸收地板下方的积水，第二端放置在排水管的排水口的位置，当地板下方的积水较多时，管路能够排出地板下方的积水，当地板下方的积水较少或只有薄薄一层水时，可通过吸水部件将水吸附，然后再通过管路排出，因此能够将积水吸附出，避免地板下积水，进而避免卫生间门口及隔壁房间墙面返潮，鼓包，脱落，不明原因的渗漏，瓷砖起拱，开裂，木质门套和家具出现虫蛀等问题。
本实用新型提供的积水处理装置，包括上述的积水处理器。由于积水处理器的设置，所以积水处理装置具有上述积水处理器的所有优点;当地板下方的积水较少或只有薄薄一层水时，可通过吸水部件将水吸附，然后再通过管路排出，因此能够将积水吸附出，避免地板下积水，进而避免卫生间门口及隔壁房间墙面返潮，鼓包，脱落，不明原因的渗漏，瓷砖起拱，开裂，木质门套和家具出现虫蛀等问题。
