申请日2019.02.25
公开(公告)日2019.05.10
IPC分类号C02F9/14
摘要
一种无人值守的乡镇污水处理AAO一体化池，包括厌氧水解酸化调节池、缺氧反硝化池、硝化好氧曝气池、悬浮澄清池和斜管沉淀池，厌氧水解酸化调节池与缺氧反硝化池连通，缺氧反硝化池与硝化好氧曝气池连通，硝化好氧曝气池与悬浮澄清池连通，悬浮澄清池与斜管沉淀池连通;斜管沉淀池一侧设有接触消毒渠和巴氏计量槽，接触消毒渠与斜管沉淀池连通，巴氏计量槽与接触消毒渠连通;厌氧水解酸化调节池上设有进水管道，巴氏计量槽上设有出水管道。采用上述结构，有效解决了乡镇生活污水及少量工业污水混入生活污水水质、水量变化大导致处理水质不达标问题，实现污水连续处理，出水水质稳定达标的目标，且占地面积小。
权利要求书

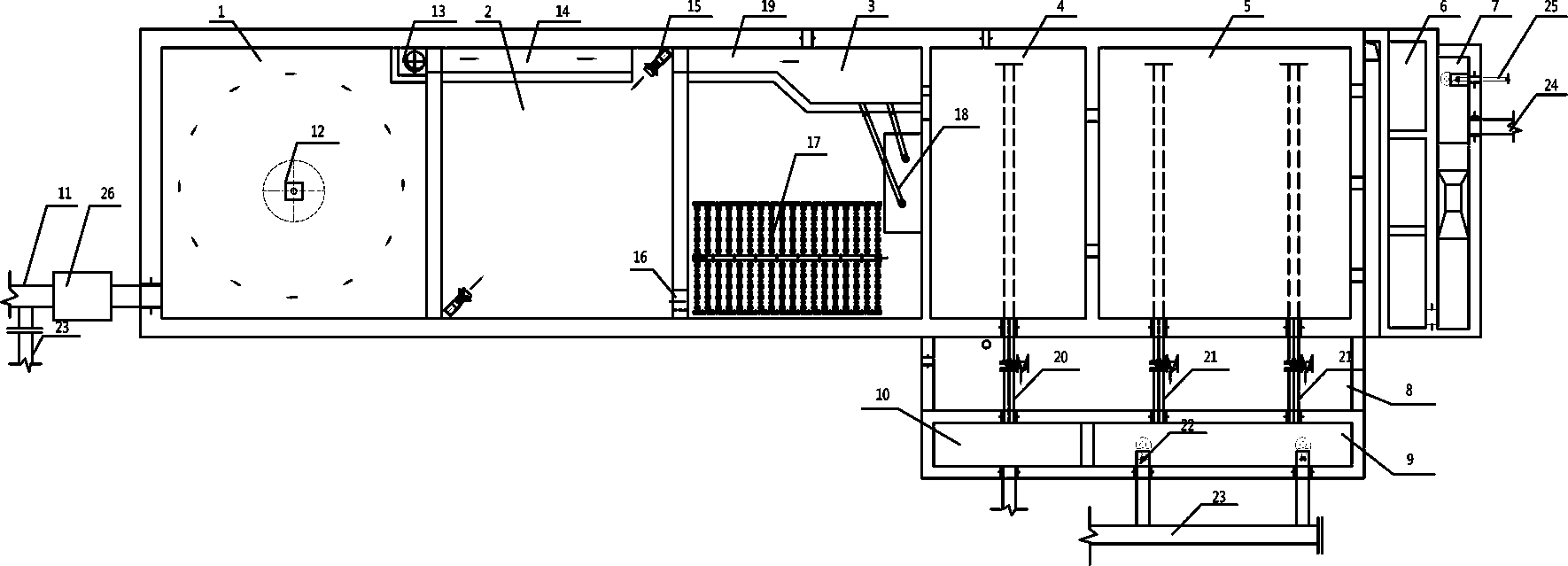

1.一种无人值守的乡镇污水处理AAO一体化池，其特征是：包括厌氧水解酸化调节池(1)、缺氧反硝化池(2)、硝化好氧曝气池(3)、悬浮澄清池(4)和斜管沉淀池(5)，所述的厌氧水解酸化调节池(1)与缺氧反硝化池(2)连通，缺氧反硝化池(2)与硝化好氧曝气池(3)连通，硝化好氧曝气池(3)与悬浮澄清池(4)连通，悬浮澄清池(4)与斜管沉淀池(5)连通;
所述的斜管沉淀池(5)一侧设有接触消毒渠(6)和巴氏计量槽(7)，接触消毒渠(6)与斜管沉淀池(5)连通，巴氏计量槽(7)与接触消毒渠(6)连通;
所述的厌氧水解酸化调节池(1)上设有进水管道(11)，巴氏计量槽(7)上设有出水管道(24);
所述的悬浮澄清池(4)一侧设有剩余污泥池(10)，斜管沉淀池(5)一侧设有回流污泥池(9)，回流污泥池(9)上设有污泥回流管(23)。
2.根据权利要求1所述的一种无人值守的乡镇污水处理AAO一体化池，其特征在于：所述的厌氧水解酸化调节池(1)上的进水管道(11)上设有静态管道混合器(26)，厌氧水解酸化调节池(1)的池底中部还设有伞形搅拌器(12)，厌氧水解酸化调节池(1)在靠近缺氧反硝化池(2)的池壁上设有集水口(13)。
3.根据权利要求2所述的一种无人值守的乡镇污水处理AAO一体化池，其特征在于：所述的缺氧反硝化池(2)内设有与集水口(13)连接的进水渠道(14)，在缺氧反硝化池(2)的池底的两个对角位置上设有两个潜水推流器(15)，缺氧反硝化池(2)在靠近硝化好氧曝气池(3)的池壁上设有过水孔洞(16)。
4.根据权利要求3所述的一种无人值守的乡镇污水处理AAO一体化池，其特征在于：所述的硝化好氧曝气池(3)内设有曝气系统(17)和硝化液回流设备(18)，硝化好氧曝气池(3)内一侧上设有硝化液回流渠道(19)，硝化液回流设备(18)的输出端设置在硝化液回流渠道(19)内。
5.根据权利要求4所述的一种无人值守的乡镇污水处理AAO一体化池，其特征在于：所述的悬浮澄清池(4)上设有与硝化液回流渠道(19)连接的管道，悬浮澄清池(4)底部设有第一排泥管道(20)，第一排泥管道(20)延伸至悬浮澄清池(4)一侧的回流污泥池(9)内。
6.根据权利要求5所述的一种无人值守的乡镇污水处理AAO一体化池，其特征在于：所述的斜管沉淀池(5)与悬浮澄清池(4)之间的池壁上设有孔洞，斜管沉淀池(5)底部设有第二排泥管道(21)，第二排泥管道(21)延伸至斜管沉淀池(5)一侧的剩余污泥池(10)内。
7.根据权利要求4所述的一种无人值守的乡镇污水处理AAO一体化池，其特征在于：所述的回流污泥池(9)内设有污泥回流泵组(22)，污泥回流管(23)一端与污泥回流泵组(22)连接，另一端与进水管道(11)连接。
8.根据权利要求1所述的一种无人值守的乡镇污水处理AAO一体化池，其特征在于：所述的巴氏计量槽(7)上还设有中水回用系统(25)。
9.根据权利要求6所述的一种无人值守的乡镇污水处理AAO一体化池，其特征在于：所述的悬浮澄清池(4)与剩余污泥池(10)之间、斜管沉淀池(5)与回流污泥池(9)之间设有阀门井(8)，第一排泥管道(20)和第二排泥管道(21)上的控制阀门设置在阀门井(8)内。
10.根据权利要求7所述的一种无人值守的乡镇污水处理AAO一体化池，其特征在于：所述的伞形搅拌器(12)、潜水推流器(15)、曝气系统(17)、硝化液回流设备(18)以及污泥回流泵组(22)均与PLC控制箱电连接，PLC控制箱与上位机电连接。
说明书
一种无人值守的乡镇污水处理AAO一体化池
技术领域
本发明涉及污水处理技术领域，特别是一种无人值守的乡镇污水处理AAO一体化池。
背景技术
目前，我国污水处理率仍然较低，尤其是乡镇污水，大部分不经任何处理就排入周边的水体，造成地表和地下水源严重污染。随着国家“水十条”颁布，乡镇污水引起了各地地方政府的重视，但乡镇污水处理面对的突出现状是污水水质及水量变化大，乡镇污水排放的高峰为早上和晚上，其他时段污水水量较少，且部分乡镇企业、小作坊产生的污水得不到有效净化、处理，混入生活污水收集管道，引起污水水质变化。乡镇污水分布广泛，运行管理难度大又是其特点之一。
采用常见的脱氮除磷生物池往往具有效率低下，基建和管路设备投资多，占地面积大，污泥处理费用高，操作管理要求水平高等特点;而采用近年兴起的一体化设备也无法从根本上解决水质及水量波动大导致的出水水质不能稳定达标的问题，且一体化设备也具有使用寿命短，操作管理要求水平较高，运行维护费用高等特点。
发明内容
本发明所提供的一种无人值守的乡镇污水处理AAO一体化池，能够有效解决上述现有技术中的不足。
为解决上述技术问题，本发明所采用的技术方案是：一种无人值守的乡镇污水处理AAO一体化池，包括厌氧水解酸化调节池、缺氧反硝化池、硝化好氧曝气池、悬浮澄清池和斜管沉淀池，所述的厌氧水解酸化调节池与缺氧反硝化池连通，缺氧反硝化池与硝化好氧曝气池连通，硝化好氧曝气池与悬浮澄清池连通，悬浮澄清池与斜管沉淀池连通;
所述的斜管沉淀池一侧设有接触消毒渠和巴氏计量槽，接触消毒渠与斜管沉淀池连通，巴氏计量槽与接触消毒渠连通;
所述的厌氧水解酸化调节池上设有进水管道，巴氏计量槽上设有出水管道;
所述的悬浮澄清池一侧设有剩余污泥池，斜管沉淀池一侧设有回流污泥池，回流污泥池上设有污泥回流管。
优选的方案中，所述的厌氧水解酸化调节池上的进水管道上设有静态管道混合器，厌氧水解酸化调节池的池底中部还设有伞形搅拌器，厌氧水解酸化调节池在靠近缺氧反硝化池的池壁上设有集水口。
优选的方案中，所述的缺氧反硝化池内设有与集水口连接的进水渠道，在缺氧反硝化池的池底的两个对角位置上设有两个潜水推流器，缺氧反硝化池在靠近硝化好氧曝气池的池壁上设有过水孔洞。
优选的方案中，所述的硝化好氧曝气池内设有曝气系统和硝化液回流设备，硝化好氧曝气池内一侧上设有硝化液回流渠道，硝化液回流设备的输出端设置在硝化液回流渠道内。
优选的方案中，所述的悬浮澄清池上设有与硝化液回流渠道连接的管道，悬浮澄清池底部设有第一排泥管道，第一排泥管道延伸至悬浮澄清池一侧的回流污泥池内。
优选的方案中，所述的斜管沉淀池与悬浮澄清池之间的池壁上设有孔洞，斜管沉淀池底部设有第二排泥管道，第二排泥管道延伸至斜管沉淀池一侧的剩余污泥池内。
优选的方案中，所述的回流污泥池内设有污泥回流泵组，污泥回流管一端与污泥回流泵组连接，另一端与进水管道连接。
优选的方案中，所述的巴氏计量槽上还设有中水回用系统。
优选的方案中，所述的悬浮澄清池与剩余污泥池之间、斜管沉淀池与回流污泥池之间设有阀门井，第一排泥管道和第二排泥管道上的控制阀门设置在阀门井内。
优选的方案中，所述的伞形搅拌器、潜水推流器、曝气系统、硝化液回流设备以及污泥回流泵组均与PLC控制箱电连接，PLC控制箱与上位机电连接。
本发明所提供的一种无人值守的乡镇污水处理AAO一体化池，通过设置厌氧水解酸化调节-缺氧反硝化-硝化好氧核心处理单元、深度处理单元、回流单元及自控单元，经过多次回流、循环，污水中的有机物质得到充分降解，有效解决乡镇生活污水及少量工业污水混入生活污水水质、水量变化大导致处理水质不达标问题，实现污水连续处理，出水水质稳定达标的目标，且占地面积小，结构简单，污泥充分利用减少成本，运行维护方便、简单、成本低。
